Les composants en béton armé peuvent être calculés comme des barres ou comme des ensembles de barres. Les ensembles de barres sont particulièrement recommandés pour les poutres et les poteaux contigus. Les armatures continues peuvent ainsi être affichées dans le modèle. Mais les barres avec des nœuds internes de type Sur la barre permettent également ce type de modélisation pour la vérification du béton.

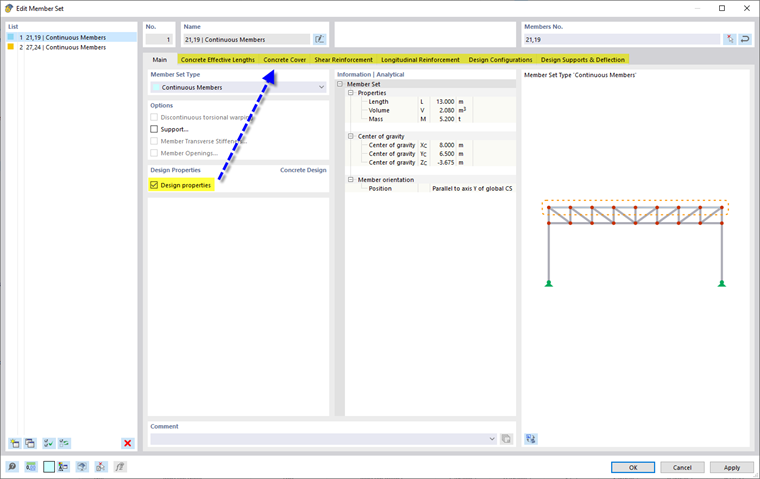

Pour pouvoir définir les paramètres de calcul pour un ensemble de barres, cochez la case Propriétés de calcul dans l'onglet « Général ».
Les ensembles de barres permettent de vérifier les barres du composant. Cela signifie que plusieurs barres peuvent être considérées comme « un seul composant » dans la vérification. L'ensemble de barres doit être un ensemble de barres continues, et non un « groupe de barres » composé de plusieurs branches. Dans RSTAB, vous ne pouvez calculer que des composants droits et uniformes en tant qu'ensemble de barres, les formes courbes sont également possibles dans RFEM.
Calculer des barres ou des ensembles de barres

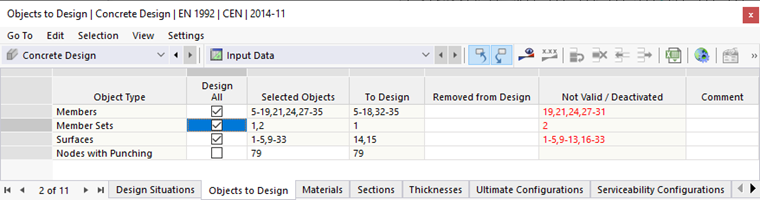

Les barres qui font partie d'un ensemble de barre, peuvent être calculées soit en tant que barre, soit à l'aide d'un ensemble de barre. Pour éviter toute contradiction entre les entrées et les résultats, les barres associées sont automatiquement désactivées lorsque vous calculez un ensemble de barres. Cependant, si vous sélectionnez les barres d'un ensemble de barres pour la vérification, l'ensemble de barres parent est désactivé. Vous pouvez le voir dans le tableau des Objets à calculer : Les barres ou l'ensemble de barres sont spécifiés dans la colonne « Non valide/désactivé ».

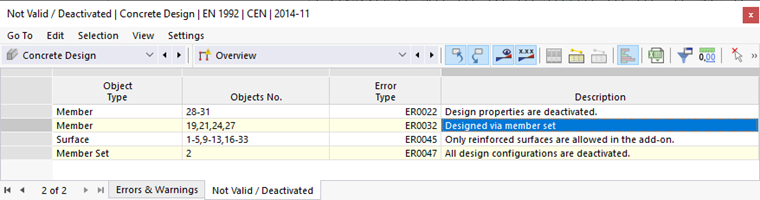

Le tableau de résultats Non valide/désactivé affiche toutes les barres calculées à l'aide d'un ensemble de barre, avec un commentaire correspondant. Les ensembles de barres qui ont été calculés en tant que barres sont également répertoriés dans ce tableau.

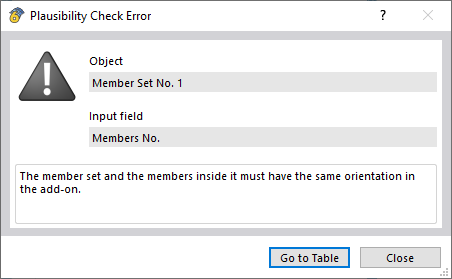

Assurez-vous que les barres et l'ensemble de barres sont orientés de la même manière. Si les alignements sont différents, le logiciel affiche un message d'erreur lorsque vous assignez les propriétés de calcul.
Assignation des propriétés de calcul
Vous pouvez assigner aux ensembles de barres les mêmes types pour la vérification du béton et paramètres pour la vérification du béton qu'aux barres. Étant donné qu'un ensemble de barres et les barres qu'il contient ne peuvent pas être vérifiés en même temps, un message s'affiche lors de l'activation des « propriétés de calcul » pour l'une de ses barres afin d'éviter des critères de définition contradictoires. Si des propriétés de calcul sont assignées à un ensemble de barres, toutes ses barres reçoivent la propriété de calcul « Via l'ensemble de barres parent ».
Si la barre n'est pas encore assignée à un ensemble de barre, vous pouvez créer un nouvel ensemble de barre à l'aide du bouton
dans les « Propriétés de calcul ». Ouvrez la boîte de dialogue de modification de l'ensemble de barres parent sélectionné à l'aide du bouton
.
