Os componentes de betão armado podem ser dimensionados como barras ou conjuntos de barras. Os conjuntos de barras são especialmente recomendados para vigas e pilares adjacentes. Desta forma, a armadura contínua pode ser apresentada no modelo. Mas também barras com nós internos do tipo # extbookmark manual|imagem020916|Na barra #, permite este tipo de modelação para o dimensionamento de betão.
Para poder definir os parâmetros de dimensionamento para um conjunto de barras, seleccione a caixa de selecção Propriedades de dimensionamento no separador 'Base'.
Os conjuntos de barras permitem um dimensionamento de barras cruzadas do componente. Isto significa que várias barras podem ser consideradas como "um componente" no dimensionamento. O conjunto de barras tem de ser um conjunto de barras , não um 'grupo de barras' constituído por várias barras de ramificação. No RSTAB, só é possível dimensionar componentes retos e uniformes como um conjunto de barras; As formas curvadas também são possíveis no RFEM.
Barras ou conjunto de barras para dimensionamento

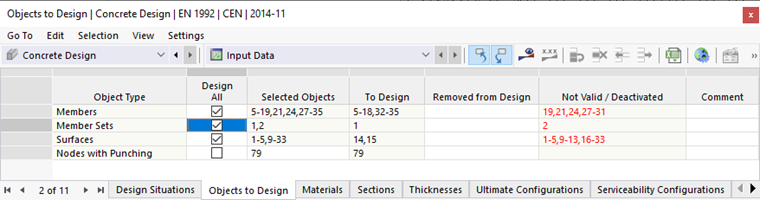

As barras que fazem parte de um conjunto de barras podem ser dimensionadas como barras ou utilizando o conjunto de barras. Para evitar entradas e resultados contraditórios, as barras associadas são desativadas automaticamente quando o utilizador dimensiona um conjunto de barras. No entanto, se você seleciona as barras de um conjunto de barras para o dimensionamento, o conjunto de barras de nível superior é desativado. Pode ver na tabela Objetos a serem dimensionados : As barras - ou o conjunto de barras - são especificados na coluna 'Inválido/Desativado'.

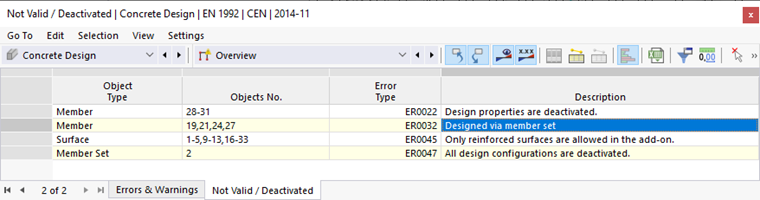

Na tabela de resultados Inválido /Desativado , todas as barras que foram dimensionadas utilizando um conjunto de barras recebem um comentário correspondente. Os conjuntos de barras que foram dimensionadas como barras também são listados nesta tabela.

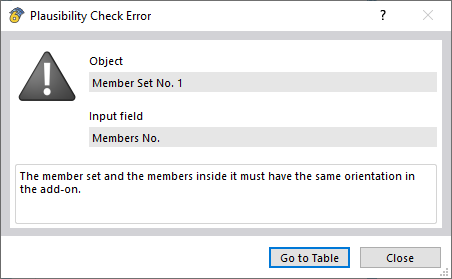

Certifique-se de que as barras e o conjunto de barras estão orientados da mesma maneira. Se os alinhamentos são diferentes, o programa exibe uma mensagem de erro quando as propriedades de dimensionamento são atribuídas.
Atribuir propriedades de dimensionamento

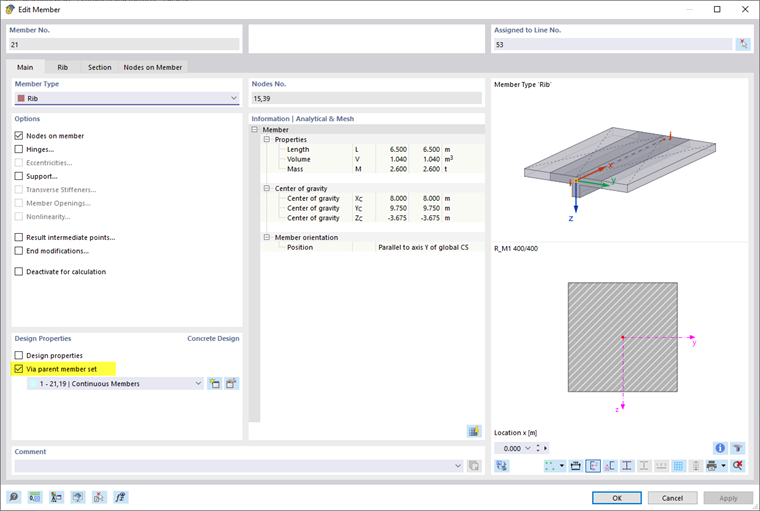

É possível atribuir os mesmos tipos para o dimensionamento de betão e parâmetros para o dimensionamento de betão como barras. Uma vez que um conjunto de barras e as barras que ele contém não podem ser dimensionadas ao mesmo tempo, aparece uma mensagem ao ativar as 'propriedades de dimensionamento' para evitar critérios de definição contraditórios. Se as propriedades de dimensionamento estiverem atribuídas a um conjunto de barras, todas as suas barras recebem a propriedade de dimensionamento ' Por conjunto superior de barras '.
Se a barra ainda não está atribuída a um conjunto de barras, pode utilizar o botão
na secção 'Propriedades de dimensionamento' para criar um novo conjunto de barras. Utilize o botão
para abrir a caixa de diálogo de edição para o conjunto de barras superordenadas seleccionado.
