Especificações de dimensionamento

Detalhes de verificação

Nas tabelas de resultados da categoria "Dimensionamento de betão", pode abrir os detalhes de dimensionamento utilizando uma das seguintes opções:

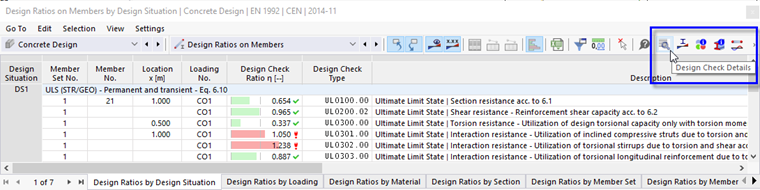

  • botão Detalhes de verificação na barra de ferramentas da tabela
  • Duplo clique numa linha de resultados

A caixa de diálogo "Detalhes da verificação do dimensionamento" é apresentada. Esta mostra as equações de dimensionamento incluindo os resultados intermédios do dimensionamento ou da armadura que se aplicam ao resultado selecionado na tabela.

É possível ver os resultados detalhados na área central e as fórmulas de verificação na coluna da direita.

Apresentação

Na secção à esquerda, pode especificar os parâmetros da linha da tabela que está selecionada quando abre a caixa de diálogo. Desta forma, pode verificar a situação de dimensionamento, os objetos determinantes e o critério de verificação.

Se pretende verificar os detalhes para uma constelação de caso diferente, pode sempre ajustar os parâmetros nas listas de seleção - situação de dimensionamento, carregamento, objeto, posição x ou nós de malha, dimensionamento. Existem opções de selecção para todos os tipos de resultados calculados. Por exemplo, se tiver dimensionado apenas as barras, não são exibidas opções para conjuntos de barras e superfícies. Além do mais, não é possível mudar para as verificações de barra nos Detalhes da verificação de dimensionamento de superfícies. Neste caso, selecione a tabela de resultados correspondente no programa sem fechar a caixa de diálogo 'Detalhes de dimensionamento'.

Se pretende verificar os resultados de outro objeto, pode remover a barra ou superfície através do botão Selecione individualmente na janela de trabalho.

Para os resultados de um conjunto de barras, apenas os números das barras pertencentes a este conjunto de barras estão disponíveis para seleção na lista de barras. Se clicar no botão para um conjunto de barras, Coordenadas absolutas do início do conjunto de barras Opção, a 'posição de barra x' refere-se ao início do conjunto de barras. Se está inativo, a posição x refere-se ao início da barra selecionada. As barras dimensionadas sem um conjunto de barras estão disponíveis na lista se a entrada "-" for selecionada para "Conjunto de barras nº".

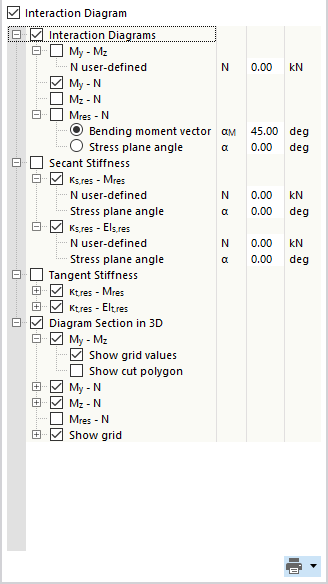

Nos detalhes de verificação do dimensionamento da barra da resistência da secção, tem a opção de apresentar a relação entre as forças internas de cálculo num diagrama de interação. Selecione a caixa de seleção "Diagrama de interação" e defina os parâmetros para este diagrama.

Pode avaliar o diagrama no separador Diagrama de interação.

Detalhes de verificação

Os parâmetros de entrada, os valores intermédios e os resultados de dimensionamento mais importantes estão listados numa estrutura em árvore no separador Detalhes da verificação de dimensionamento na área central (ver imagem Detalhes da verificação de dimensionamento da armadura longitudinal). Desta forma, pode entender melhor as verificações realizadas e as áreas de armadura determinadas em detalhe.

Além disso, pode verificar os valores intermédios nas fórmulas de verificação à direita. Ao clicar numa linha da categoria "Valores de cálculo", a fórmula de verificação correspondente é destacada no moldura.

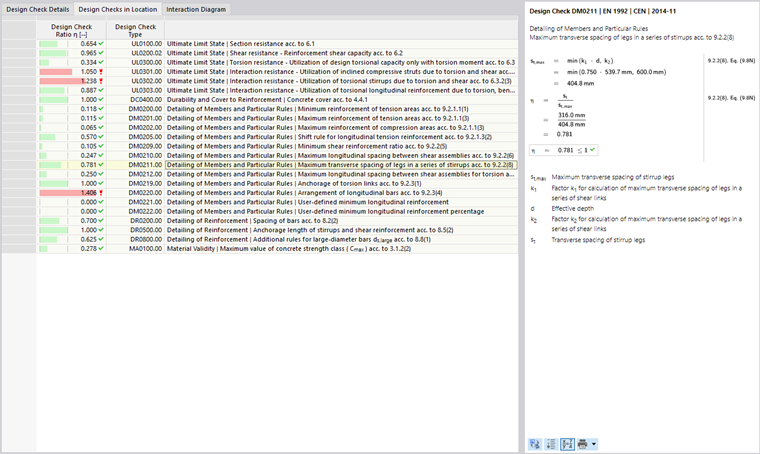

Verificações na posição

No separador Verificações de dimensionamento na posição, estão listadas todas as verificações de dimensionamento realizadas na posição x ou nos pontos da malha. Isto proporciona-lhe uma vista geral rápida das relações de dimensionamento dos vários tipos de dimensionamento.

Se clicar numa linha, é apresentada à direita a fórmula de verificação correspondente. Clique duas vezes numa linha para abrir o separador "Detalhes da verificação de dimensionamento", onde pode verificar os resultados intermédios e os resultados dos dimensionamentos.

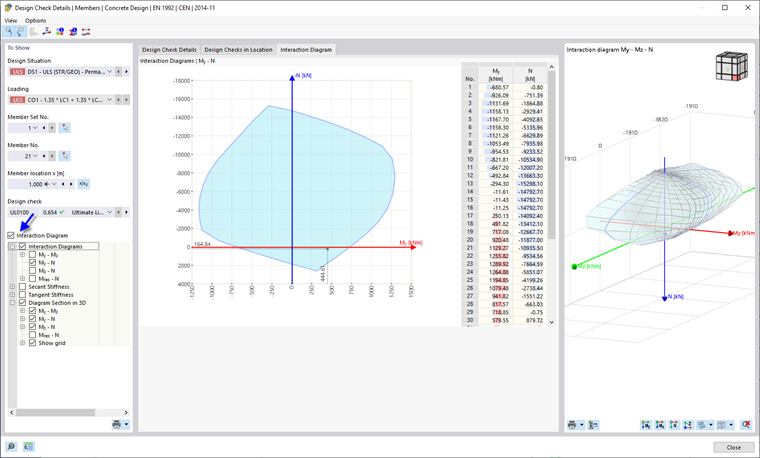

Diagrama de interação

O separador Diagrama de interação está disponível nos detalhes da verificação de dimensionamento de barras, desde que tenha ativada a caixa de seleção "Diagrama de interação" na secção "Mostrar" (ver imagem Definir parâmetros para o diagrama de interação)

Importante

Diagramas de interação apenas existem para verificações e armaduras que afetem o estado limite último da secção.

O diagrama de interação mostra quais as configurações dos momentos fletores e das forças axiais que conduzem ao atingir da capacidade resistente.
da secção reforçada. Esta informação pode ser utilizada como base para a verificação do estado limite último.

Na secção da caixa de diálogo "Mostrar", especifique qual o diagrama de interação que deve ser apresentado. Além dos diagramas de interação relacionados com os eixos da secção (My -N e Mz -N ), é possível gerar um vetor de momento individual para criar um diagrama de interação Mres -N. Além disso, pode visualizar a "Rigidez da secante" e a "Rigidez da tangente" graficamente e como tabela. Utilize a caixa de seleção "Diagrama de corte em 3D" para controlar se o plano de corte também é visualizado num diagrama de interação tridimensional.

À direita do diagrama bidimensional, são apresentados numa tabela os pares de valores do estado limite último. Esta tabela está ligada dinamicamente ao diagrama por isso o ponto limite selecionado também é apresentado no diagrama.

Fórmulas de dimensionamento

A secção à direita mostra as principais fórmulas para determinar os valores intermédios, bem como o cálculo final do critério de dimensionamento. Quando clica numa fórmula, é selecionada a linha correspondente na categoria "Valores de cálculo" nos detalhes da verificação de dimensionamento. Pode utilizar o comando Alterar vista de fórmula na borda inferior, pode alternar entre os símbolos da fórmula e os valores numéricos através do botão Vista de resumo da fórmula representará uma versão curta com a equação de dimensionamento.

Também pode utilizar as fórmulas de verificação disponíveis na documentação. No botão de lista Imprimir imediatamente estão disponíveis diversas opções de impressão.

o Vista do modelo Muda entre as fórmulas e a vista do modelo Desta forma, é possível localizar rapidamente a posição do dimensionamento no modelo.

Menu "Ver" e "Opções"

A caixa de diálogo "Detalhes da verificação do dimensionamento" providencia as funções de menu para abrir outras caixas de diálogo, avaliar os resultados ou controlar a vista. Como alternativa, podem ser utilizados os respetivos botões. Os botões tem as seguintes funções:

botão Função
Selecionar objeto no gráfico Sincroniza os detalhes de verificação com os objetos selecionados na tabela
Exibindo objetos em tabelas Sincroniza a tabela de resultados com a seleção dos detalhes de verificação
escala de relação Mostra ou oculta a escala de relação colorida no separador {%>
Diagrama na secção Abre a janela {%>
Informação Abre uma janela com informação sobre as propriedades do material do betão
Informação sobre a secção Abre uma janela com informação sobre as propriedades da secção
Diagramas de resultados Abre a caixa de diálogo {%>
