Параметры бетонной конструкции, зависящие от времени

В этой главе вы найдете указания по категориям материалов 'Бетон' и 'Арматурная сталь', которые имеют значение для расчета бетона.

Бетон

При активировании расчета бетона в диалоге 'Редактирование материалов' для бетонных материалов становятся доступны дополнительные вкладки, на которых вы можете задать важные настройки для расчета бетона. Общее описание этого диалога вы найдете в главе Materialien руководства RFEM.

Зависимость свойств бетона от времени

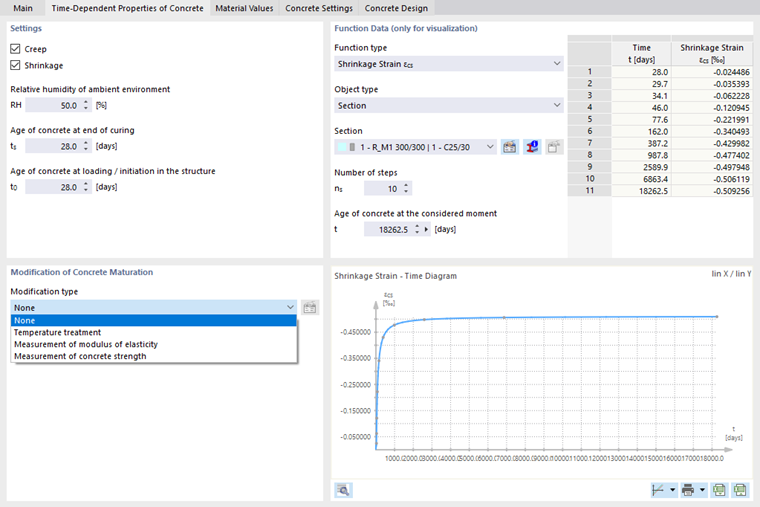

Зависящие от времени свойства бетона

Настройки

Если вы хотите учитывать 'Ползучесть' и 'Усадку' при расчете, отметьте соответствующие флажки в этом разделе. Остальные параметры будут учитываться для всех элементов, к которым материал применяется. Если ползучесть и усадка отключены, в этой вкладке невозможно ввести дополнительные данные.

Укажите 'Относительную влажность окружающей среды', 'Возраст бетона в конце отверждения' и 'Возраст бетона при нагрузке'. Из этих данных программа определяет коэффициент ползучести φ и деформацию усадки ε.

Использование зависящих от времени свойств

• При расчете бетона

Активирование ползучести и/или усадки в диалоге материалов приводит к их учету в аддоне "Расчет бетона" для расчета деформативности и устойчивости. По умолчанию для бетона принимается возраст 50 лет.

• В статическом анализе

Кроме того, при активировании ползучести и/или усадки в материале и использовании типа анализа "Статический анализ | Ползучесть и усадка (линейный)" зависящие от времени эффекты могут быть учтены уже в статическом анализе. Длительность нагрузки можно настроить через определение времени начала и окончания нагрузки. Следует учитывать, что в аддоне "Расчет бетона" к величинам этого типа анализа не должны дополнительно применяться зависящие от времени эффекты.

Подробности о способе учета ползучести и усадки в расчете бетона и при использовании типа анализа "Статический анализ | Ползучесть и усадка (линейный)" можно найти в главе Временное поведение.

• В анализе с учетом временных изменений

Еще одна возможность учета зависимых от времени эффектов в анализе бетона или железобетона предоставляется аддоном "Временный анализ". Возраст бетона, подлежащий рассмотрению, может быть свободно определен в диалоге "Нагрузочные случаи и комбинации". Дополнительную информацию можно найти в руководстве Временный анализ.

Модификация созревания бетона

Если вы активировали Ползучесть, вы можете использовать опции списка для адаптации процесса созревания бетона (см. изображение Зависящие от времени свойства бетона). Эти параметры влияют на расчет коэффициента ползучести φ.

• Без: Коэффициент ползучести φ не изменяется.
• Термообработка: Щелкните на кнопку , чтобы открыть новый диалог. Там можно определить температуры бетона в зависимости от времени. Эти параметры влияют на эквивалентный возраст бетона t_0,e. Как только модификация с помощью термообработки будет активирована, в разделе Функциональные данные будет указан 'Коэффициент ползучести φ_e в эквивалентный момент времени'.

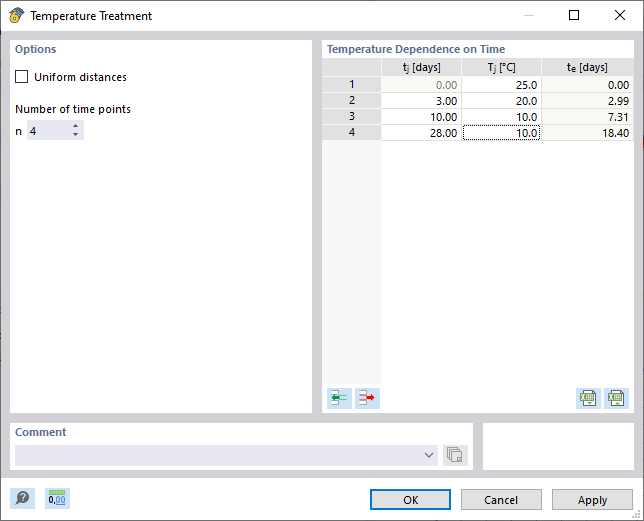

Определение зависимости температуры от времени

• Измерение модуля упругости: Если модуль упругости бетона был измерен на пробах, вы можете заменить расчетное значение коэффициента ползучести φ измеренным значением с помощью этой опции. Введите 'Измеренный модуль упругости' образца и 'Возраст бетона' на момент измерения. Из этих данных программа определяет эквивалентный возраст бетона t_0,e, с которым затем модифицируется коэффициент ползучести φ_e.

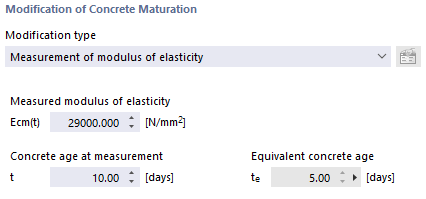

Тип модификации «Измерение модуля Юнга»

• Измерение прочности бетона: Эта возможность модификации действует аналогично описанной выше опции. Вместо измеренного модуля упругости введите прочность бетона на сжатие f_cm(t), измеренную в определенный момент времени t.

Функциональные данные (только для визуализации)

В этом разделе вы можете задать сечение или толщину модели и выбрать здесь 'Тип функции', который будет отображаться в правой таблице и на Диаграмме в нижней части. Это используется исключительно для визуализации функций ползучести и усадки в таблице значений и в виде графика.

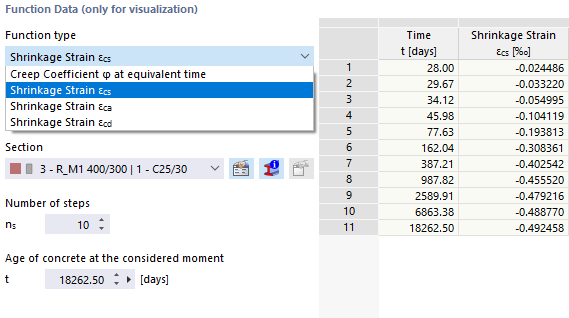

Выбор типа функции: Коэффициент ползучести или деформация при усадке

Таким образом вы выбираете, отображать ли коэффициент ползучести φ или тип деформации усадки (общая деформация усадки ε_cs или ее компоненты сушка ε_cd и автогенная усадка ε_ca) на ординатах. Это позволяет получить информацию о процессе долгосрочных эффектов в сочетании с различными настройками, например, касающимися созревания бетона.

Представленные результаты зависят от определенной 'Толщины' или 'Сечения'.

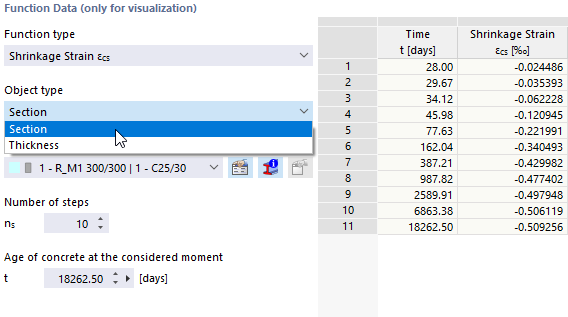

Выбор типа объекта: Толщина или сечение

В поле 'Количество шагов' n_s вы можете настроить деление для таблицы и диаграммы. По умолчанию установлены десять точек деления, так что таблица имеет одиннадцать строк результатов.

'Возраст бетона на рассматриваемый момент времени' t по умолчанию установлен на 50 лет; это значение указано в пересчете на дни. При необходимости здесь также возможны изменения.

Подсказка 'только для визуализации' в заголовке раздела означает, что с этими значениями задаются и визуализируются только параметры ввода для выбранного сечения или толщина. Это позволяет проверить, какое влияние оказывают соответствующие параметры. Однако для расчетов коэффициенты ползучести и деформации усадки рассчитываются отдельно на фактический момент времени расчета. Это особенно актуально для аддона Временный анализ (TDA) (еще в разработке).

Диаграмма

В этом разделе функциональные данные отображаются в виде диаграммы.

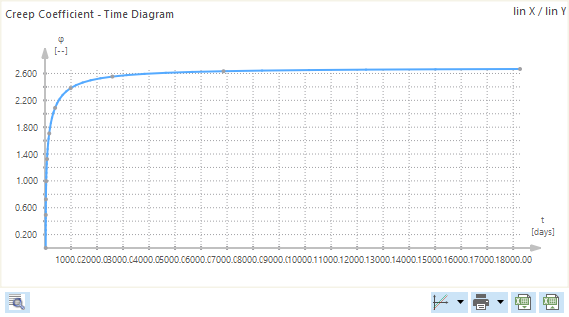

Коэффициент ползучести - Время - Диаграмма

Если вы перемещаете мышь вдоль графика, появляются соответствующие абсциссы и ординаты. Вы можете приближать и отдалять с помощью колеса мыши, перемещать диаграмму с помощью левой кнопки мыши и двойным щелчком по колесу мыши восстанавливать общий вид диаграммы.

Под диаграммой находятся несколько кнопок. Нажав кнопку , вы можете вызвать диалог для отображения рассчитанных параметров ползучести и усадки.

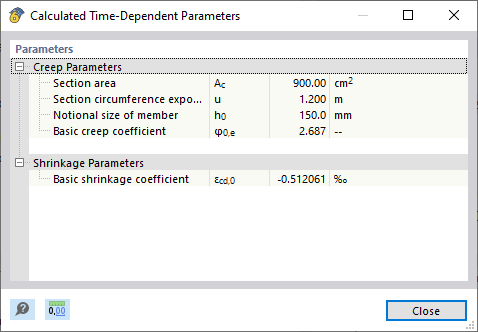

Вычисленные зависящие от времени параметры

С помощью опций выпадающего списка можно отобразить ординату и абсциссу в линейной или логарифмической шкале.

Показать деформацию при усадке - временную диаграмму логарифмически

Диаграмма также может быть напечатана. Через выпадающий список у вас есть следующие возможности:

• Немедленная печать
• Печать в протокол
• Печать в формате PDF
• Копирование в буфер обмена
• Печать в файл

Различные функции описаны в главе Графики руководства RFEM.

С помощью кнопки вы можете экспортировать табличные значения диаграммы в Excel.
