Полезные длины

Для расчета устойчивости стержней по методу модельных колонн или по методу номинальной кривизны необходимо определение расчетных длин. Если вы присваиваете стержню эффективную длину, соответствующие граничные условия и расчетные длины учитываются при расчете устойчивости стержня. Затем расчет сечения выполняется с учетом внутренних сил этого расчета на устойчивость.

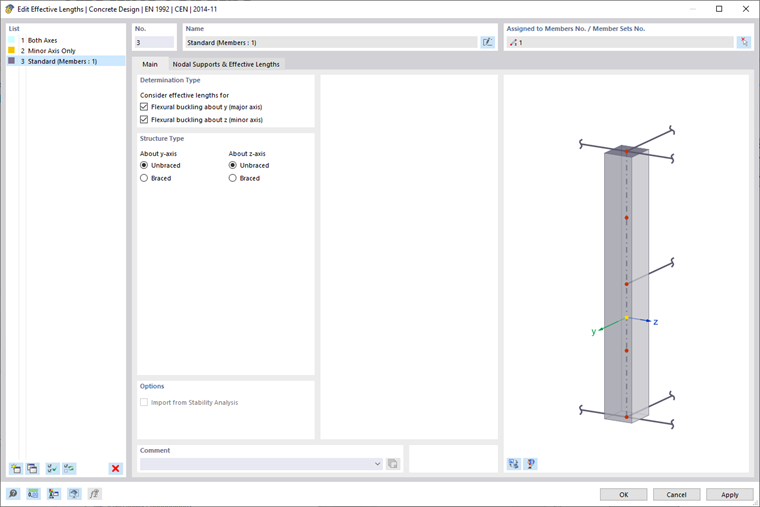

Диалоговое окно "Новые расчётные длины"

Основное

Основные характеристики необходимо задать во вкладке «Основные». Вы можете ввести коэффициенты полезной длины и условия опор на вкладке nodal-supports nodal support and расчетные длины .

Способ задания

Используйте флажки, чтобы указать, какие формы нарушения устойчивости должны проверяться для стержня (или набора стержней). При сжатии потеря устойчивости при изгибе вокруг большой или малой оси может стать определяющей.

Если вы деактивируете режим разрушения, соответствующая опция будет деактивирована на вкладке 'Тип конструкции' и на вкладке ' Узловые опоры и полезные длины '. В таком случае этот тип отказа не рассматривается в расчете.

Тип конструкции

Используйте флажки в этом разделе, чтобы определить, является ли система элемента ' ' подвижной ' или ' неподвижной '. Вы можете задать эту спецификацию отдельно для обоих направлений потери устойчивости. Тип конструкции влияет на определение эквивалентного момента M_0e согласно EN 1992-1-1, 5.8.8.2 (2) Eq. (5.32).

Опции

Флажок «Импорт из расчета на устойчивость» позволяет применить коэффициенты эффективной длины на основе форм потери устойчивости. Вы можете сделать соответствующие записи в дополнительном регистре stableImportTab Импорт из анализа устойчивости .

Узловые опоры и расчетные длины

На вкладке Узловые опоры и эффективная длина вы задаете граничные условия для расчета устойчивости и определяете коэффициенты эффективной длины.

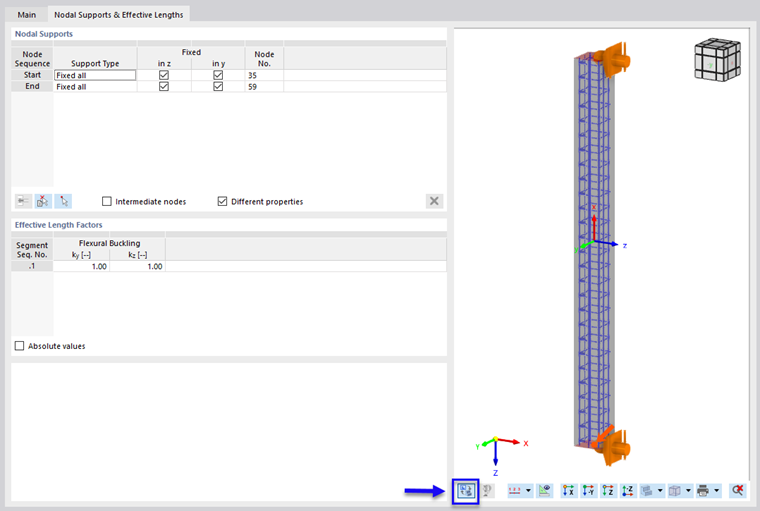

Задать узловые опоры и расчётные длины

Узловые опоры и расчетные длины

Опора стержня (или набора стержней) определяет граничные условия для расчета устойчивости. Кроме того, узловые опоры используются для разделения стержня на сегменты.

Для определения подшипников можно выбрать типовые варианты из списка в столбце ' Тип подшипника '. Кроме того, можно установить флажки по отдельности (фиксированная память) или снять флажок (без памяти) в столбцах ' Фиксированное '.

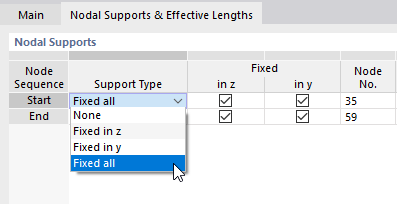

Выбор типа ограничения

Вы можете определить узловые опоры для начала и конца стержня. Если стержень поддерживается узлом на самом стержне, установите флажок 'Промежуточный узел' (см. Изображение image026885 Определить коэффициенты эффективной длины по сегментам ). Стандартные узлы между элементами набора стержней и узлы типа 'На стержне' рассматриваются как промежуточные узлы (см. Главу # nodeOnMemberTab узел руководства RFEM).

Определение промежуточных узлов основывается не на номерах узлов, а на порядке на стержне: '. 1 'обозначает первый промежуточный узел от начала элемента, '. 2' второй промежуточный узел и т.д. Если стержень, которому присвоена эта эффективная длина, имеет больше (или меньше) промежуточных узлов, он учитывается как начальная точка от начала стержня ; избыточный ввод или узлы игнорируются.

С помощью кнопки вы можете вставить новый промежуточный узел над выбранной линией. Чтобы удалить промежуточный узел, выберите линию и нажмите кнопку . Контекстное меню таблицы также предоставляет возможности для редактирования строк.

С помощью кнопки вы можете выбрать стержень или набор стержней в модели, чтобы перенести их количество промежуточных узлов в таблицу. Если эффективная длина уже назначена стержню, вы можете выбрать узел с помощью кнопки . Затем в таблице выбирается строка соответствующего промежуточного хранилища (при наличии).

Коэффициенты расчётных длин

Таблица «Коэффициенты полезной длины» адаптирована к количеству узловых опор. Если промежуточные узлы не определены, есть только один «сегмент». Вы можете настроить коэффициент эффективной длины этого сегмента в соответствии с граничными условиями, используя коэффициенты для увеличения или уменьшения эффективной длины для различных видов отказов.

Опоры в промежуточных узлах (см. Изображение image026877 Выбрать тип опоры ) делят стержень или набор стержней на несколько сегментов для различных случаев отказа:

• Нет: Коэффициент полезной длины из сегмента № 1 применяется ко всем следующим сегментам
• Исправлено в z: Индивидуальные коэффициенты длины потери устойчивости k_y для потери устойчивости вокруг оси y
• Зафиксировано по y: Индивидуальные коэффициенты длины потери устойчивости k_z для потери устойчивости вокруг оси z
• Фирма в целом: Индивидуальные коэффициенты длины потери устойчивости для обоих направлений потери устойчивости и всех сегментов

Стрелка символизирует коэффициент полезной длины поперечного сегмента, если в таблице ' узловая опора ' отсутствует соответствующая промежуточная опора. Вы можете определить коэффициенты полезной длины отдельных сегментов в строках таблицы и, таким образом, настроить эффективные длины сечений.

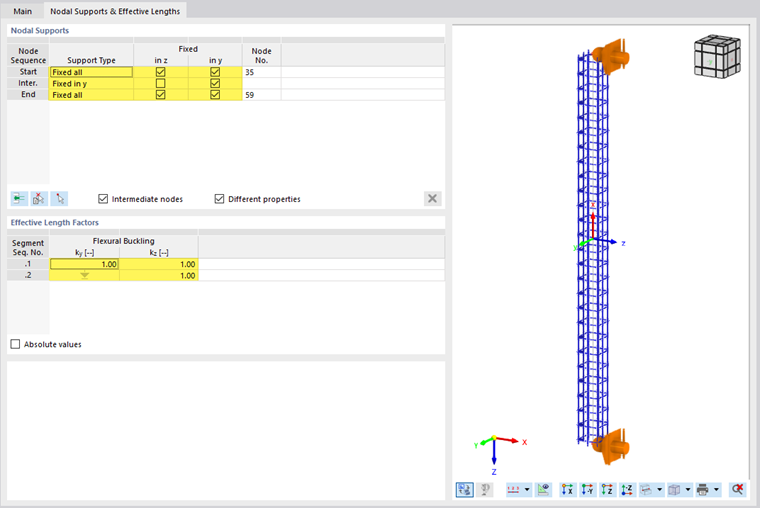

Задайте коэффициенты эффективной длины по сегментам

Эффективная длина, используемая для расчета режима отказа в определенном месте этого сегмента, получается путем умножения длины сегмента на соответствующий коэффициент эффективной длины.

Введите коэффициенты полезной длины для каждого сегмента, которые имеют решающее значение для потери устойчивости вокруг оси y или z. Типичные коэффициенты эффективной длины также могут быть выбраны из списка.

Выбрать коэффициент расчетной длины

Вы также можете указать 'абсолютные значения' для эффективных длин. Обратите внимание, что эти значения используются для всех назначенных объектов. В отличие от коэффициентов эффективной длины, здесь нет никакой относительной корректировки фактической длины сегмента! Поэтому предпочтение отдается определению с использованием коэффициентов эффективной длины, а не абсолютных значений.

Автоматическое определение расчетных длин для железобетонных конструкций по методу k_A -k_B на данном этапе разработки недоступно.

Импорт из расчета на устойчивость

Вкладка Импорт из расчета на устойчивость доступна, если вы установили соответствующий флажок на вкладке options Basis . Здесь можно выбрать формы потери устойчивости и стержни, для которых необходимо применить коэффициенты эффективной длины k_y или k_z.

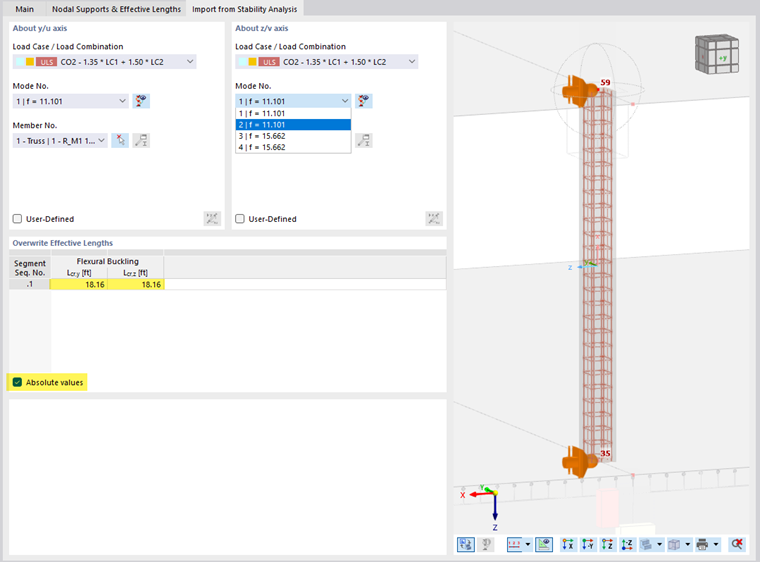

Импорт расчётных длин из расчёта на устойчивость

Вокруг оси

Формы колебаний - это свойства загружения или сочетания нагрузок. Сначала выберите в списке «Загружение/сочетание нагрузок», какая ситуация нагрузки является определяющей для режима потери устойчивости. Список содержит только загружения и сочетания нагрузок с заданным расчетом на устойчивость. Вы можете определить форму колебаний для каждой главной оси.

На следующем шаге определите управляющий «Режим №» Список форм колебаний доступен для всех рассчитанных загружений и сочетаний нагрузок.

Выбор формы колебаний

С помощью кнопки вы можете отобразить формы колебаний в рабочем окне.

Наконец, выберите в списке ' № участника '. Вы также можете использовать кнопку для графического определения стержня в рабочем окне.

Коэффициенты расчётных длин

В таблице показаны коэффициенты эффективной длины, которые были импортированы из расчета устойчивости для обеих главных осей. Если вы хотите изменить значение, установите флажок 'Пользовательский' в разделе ' Об оси '. Таким образом, текстовое поле становится доступным.

Показанные здесь коэффициенты полезной длины переносятся на вкладку nodal-supports nodal support и эффективные длины и больше не могут редактироваться там. С помощью опции 'Абсолютные значения' вы также можете использовать эффективные длины L_{cr, y} и L_{cr, z} стержней из результатов расчета на устойчивость. Вы можете использовать эту опцию, например, если вы хотите применить эффективную длину к набору стержней из стержня, включенного в него.
