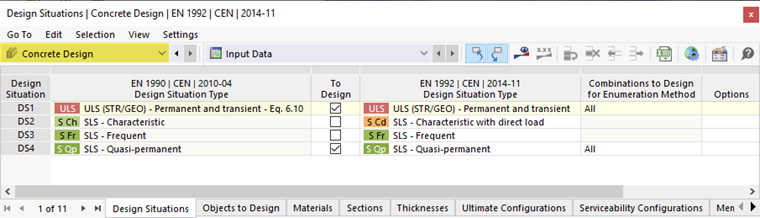

В таблице « Расчетные ситуации» категории 'Расчет бетона' перечислены все расчетные ситуации, которые были определены для модели. Здесь вы можете решить, следует ли и как учитывать определенную расчетную ситуацию для железобетонных проверок. Дополнительную информацию о расчетных ситуациях можно найти в главе Расчетные ситуации руководства RFEM.
Выбрать расчетные ситуации для расчета бетона
Флажок 'В разработке' активирован по умолчанию для всех расчетных ситуаций. Таким образом, проверяются все расчетные ситуации для железобетонных конструкций. Если вы снимаете флажок с флажка, соответствующая расчетная ситуация для конкретного расчета деактивируется, и для этой расчетной ситуации расчеты не выполняются.

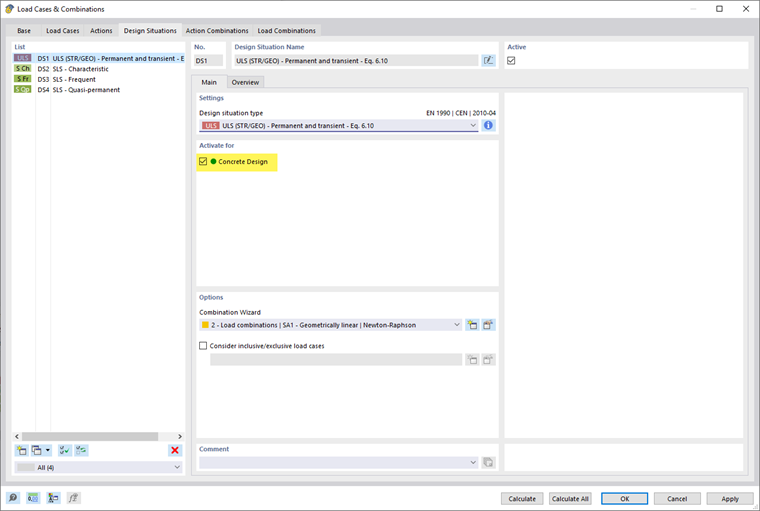

Настройки в таблице синхронизированы со спецификациями для расчетных ситуаций в диалоговом окне ' Загружения и сочетания '.
При настройке по умолчанию учитываются все сочетания расчетной ситуации, которые активированы для расчета. Если вы хотите использовать для расчета только определенные сочетания, щелкните в поле столбца ' Комбинации, которые необходимо разработать для метода перечисления ', а затем на кнопку
. Появится диалоговое окно, в котором вы можете исключить из расчета отдельные сочетания.

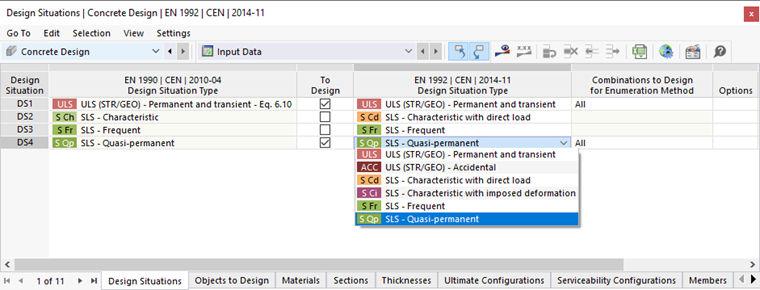

Присвоить типы расчетных ситуаций
Расчетные ситуации были созданы на основе выбранного стандарта для классификации загружений. Поэтому вам все равно нужно ввести тип # extbookmark manual|image026561|Стандарт №, который вы определили для конкретного расчета - оба стандарта могут отличаться друг от друга. Как правило, это присвоение выполняется автоматически, поэтому сочетание предельных состояний по пригодности к эксплуатации из сочетания загружений также присваивается типу 'Эксплуатационная пригодность' для расчета. Однако вам следует проверить эти характеристики и при необходимости исправить их.
Расчетные проверки, выполняемые в аддоне, основаны на типе расчетной ситуации. Например, если ни одна расчетная ситуация не имеет предельного состояния по пригодности к эксплуатации, предельное состояние по пригодности к эксплуатации не выполняется. Для расчетной ситуации типа предельного состояния по несущей способности (ПУС) выполняются только проверки предельного состояния по несущей способности. В зависимости от стандарта возможны разные типы расчетных ситуаций.
Вы также можете активировать несколько расчетных ситуаций одного типа для расчета, например, две расчетные ситуации для проверок предельного состояния по несущей способности. Затем программа выполняет проверки предельного состояния по несущей способности для выбранных сочетаний обеих расчетных ситуаций. Таким образом, можно дважды создать расчетную ситуацию для проверок сопротивления и рассчитать результирующие сочетания нагрузок один раз по теории первого порядка и один раз по теории второго порядка, включая несовершенства.
