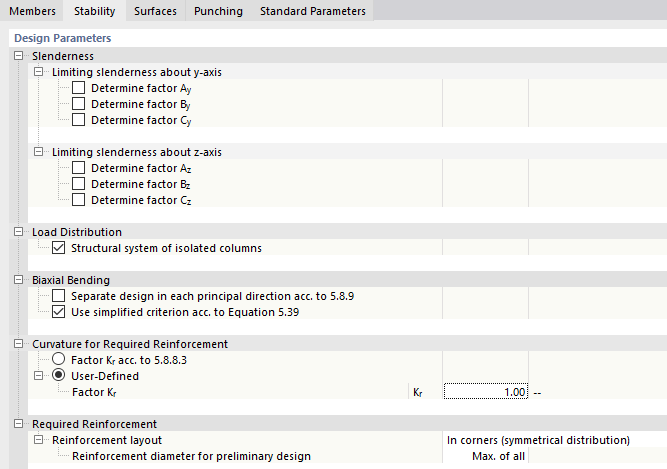

На вкладке "Устойчивость" диалогового окна 'Окончательная конфигурация' вы можете задать конфигурацию для расчета колонн на устойчивость. Этот расчет основан на методе номинальной кривизны. Он автоматически выполняется в форме расчета сечения, когда соответствующим стержням присваивается {%/000534 расчётных длин]].
Гибкость
Эта категория отображается для национальных приложений, где предел гибкости должен быть определен для отдельных сжатых стержней. Коэффициенты A, B и C включаются в определение предела гибкости λlim согласно уравнению (5.13N). Они могут быть определены программой или заданы пользователем. Рекомендуемые значения заданы заранее.
Распределение нагрузки
В этой категории вы можете определить, состоит ли система из 'отдельных столбцов' или нескольких взаимодействующих столбцов.
Если у вас смешанная система отдельных столбцов и связанных структур столбцов, создайте разные конфигурации и назначьте их соответствующим столбцам.
двухосный изгиб
Как правило, расчет модельной колонны выполняется с учетом двойного изгиба. Если вы хотите выполнить ' раздельный расчет в обоих направлениях главных осей согласно 5.8.9 ' или ' упрощенный расчет согласно уравнению 5.39 ', отметьте соответствующий флажок.
Здесь также должны быть созданы разные конфигурации и назначены для различных спецификаций стержней модели.
Кривизна для требуемой арматуры
Чтобы определить эксцентриситеты по теории второго порядка для метода с номинальной кривизной, в программе учитывается кривизна с помощью коэффициента Kr. Это может быть определено автоматически в соответствии с 5.8.8.3 или указано пользователем.
Требуемое армирование
При расчете устойчивости методом номинальной кривизны внутренние силы определяются с заданной расчетной длиной с учетом эксцентриситетов по теории второго порядка. Эти внутренние силы используются для расчета сечения с существующей арматурой. Независимо от этого программа может также определить значение требуемой арматуры, если заданная существующая арматура слишком мала. Для этого нужно указать стороны сечения, на которые необходимо нанести или определить требуемую арматуру. Вы можете выбрать соответствующую позицию из списка.
Обратите внимание, что этот параметр влияет на определяемое значение требуемой арматуры. В частности, это относится к компоненту, который в первую очередь нагружен моментом My или Mz. В этом случае имеет смысл распределить арматуру сверху и снизу симметрично (для My ) или разложить на множители существующую арматуру, чтобы учесть относительно больший момент Mz.
С другой стороны, для колонн, которые загружены приблизительно одинаково в обоих направлениях основных осей и, соответственно, My и Mz имеют одинаковый порядок величины, опция 'Равномерно по окружности' или ' В углах ( симметричное распределение) ', чтобы рекомендовать.
' Диаметр арматуры для предварительного расчета ' определяет, какой диаметр используется при определении требуемой арматуры, описанной выше. По умолчанию используется наибольшее сечение существующей арматуры (' Макс. Из всех '). Вы также можете задать другое значение, выбрав параметр 'Пользовательский' и указав диаметр арматурного стержня.
