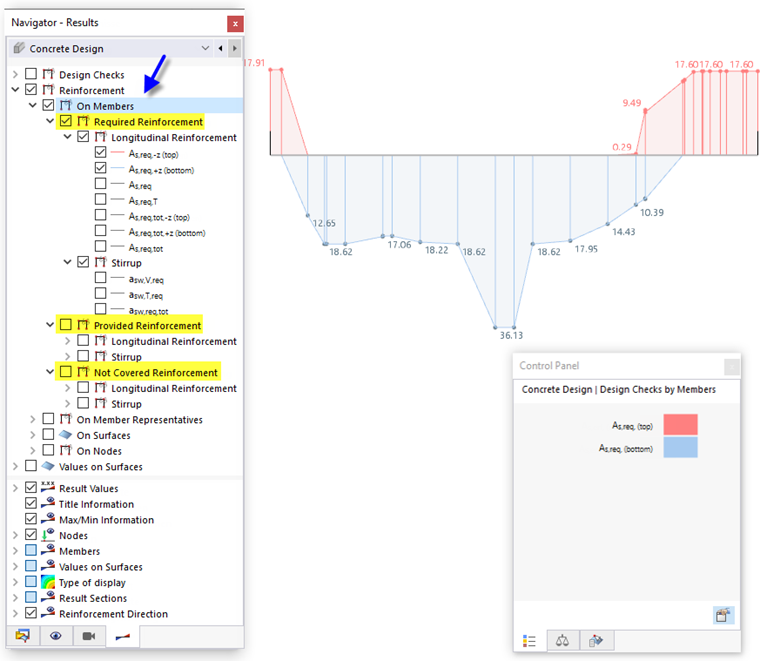

В ' Навигаторе - Результаты ' укажите результаты расчета сечений арматуры, которые должны отображаться на стержнях графически. Вы можете выбрать конкретные результаты для требуемой арматуры, существующей арматуры и непокрытой арматуры.
Площадь сечения выбранного типа арматуры отображается для каждого местоположения стержня. Вы можете увидеть положение арматуры - сверху или снизу - с помощью изображения на соответствующих сторонах стержня.
панель управления

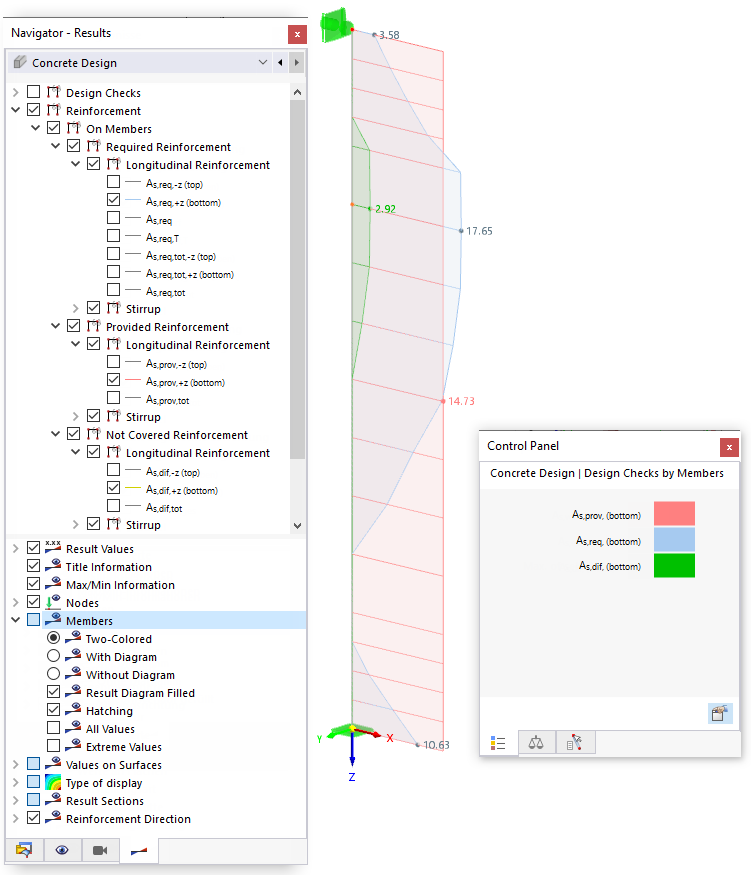

При выборе нескольких арматурных сечений сечения арматуры отображаются в сочетании. Назначение цветов показано на панели управления. Например, можно сравнить требуемую продольную арматуру с существующей продольной арматурой.
Непокрытая арматура представляет собой разницу между существующей и требуемой арматурой.
Отображение результатов
Категория 'Стержни' в нижней области навигатора предлагает различные возможности для адаптации отображения результатов (см. Изображение Сравнение требуемого и существующего армирования ). Вы можете отобразить прогрессию армирования со штриховкой или без нее, отобразить все значения расчетных точек или отобразить только крайние значения всех стержней.
