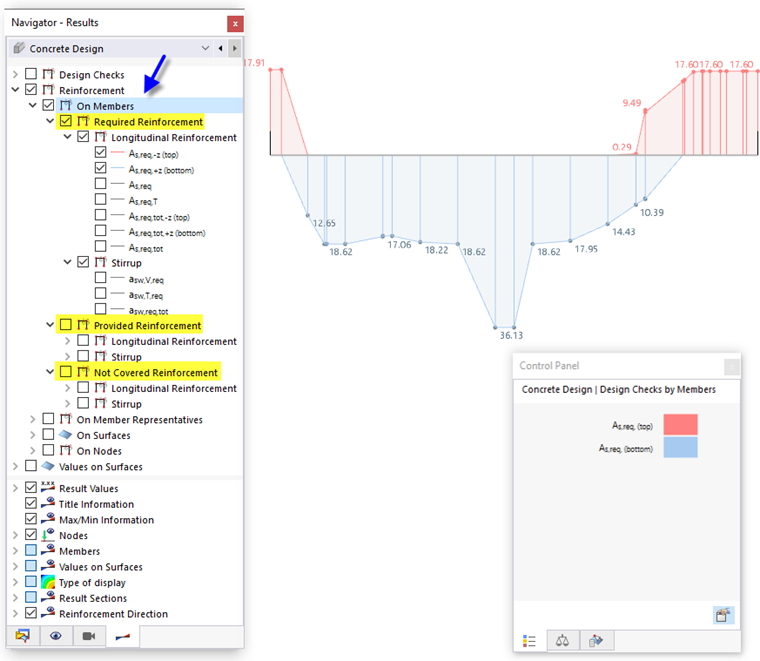

V navigátoru ' - Výsledky ' lze zadat výsledky posouzení průřezů výztuže, které se mají graficky zobrazit na prutech. Můžete vybrat konkrétní výsledky pro požadovanou výztuž, stávající výztuž a nekrytou výztuž.
Pro každé místo prutu se zobrazí průřez vybraného typu výztuže. Polohu výztuže - nad nebo pod - lze zjistit pomocí zobrazení na příslušných stranách prutu.
Ovládací panel

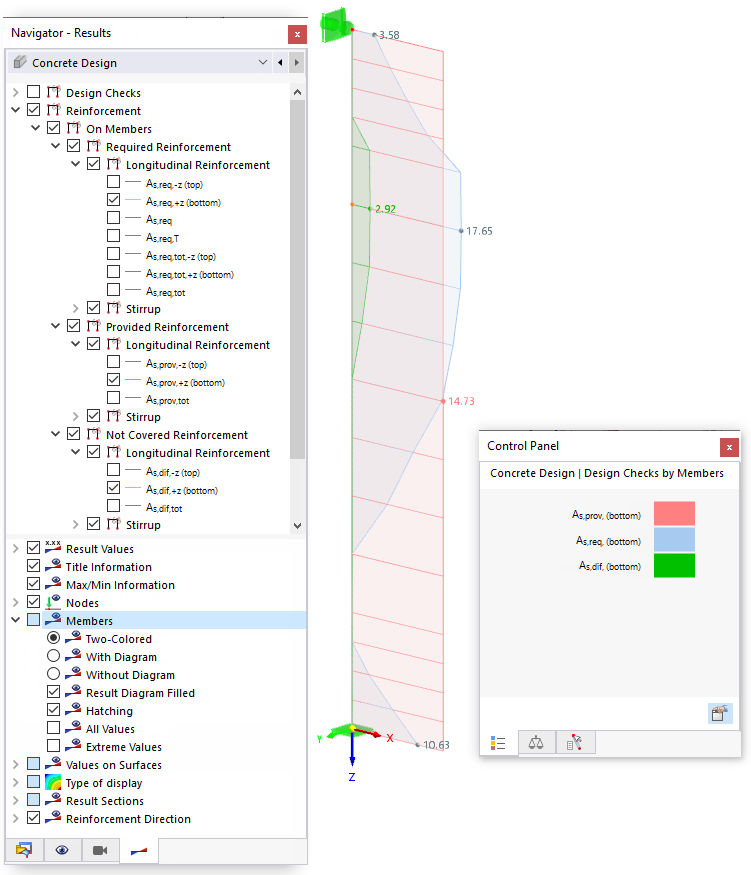

Pokud vybereme několik výztuží, zobrazí se průřezy výztuže v kombinaci. Přiřazení barev se zobrazí v ovládacím panelu. Potřebnou podélnou výztuž lze například porovnat se stávající podélnou výztuží.
Nekrytá výztuž představuje rozdíl mezi stávající a požadovanou výztuží.
Zobrazení výsledků
Kategorie 'Pruty' v dolní části navigátoru nabízí různé možnosti pro přizpůsobení zobrazení výsledků (viz obrázek Porovnat potřebnou a stávající výztuž ). Lze zobrazit průběh výztuže se šrafováním nebo bez ní, zobrazit všechny hodnoty návrhových bodů nebo pouze extrémní hodnoty všech prutů.
