Základní nastavení

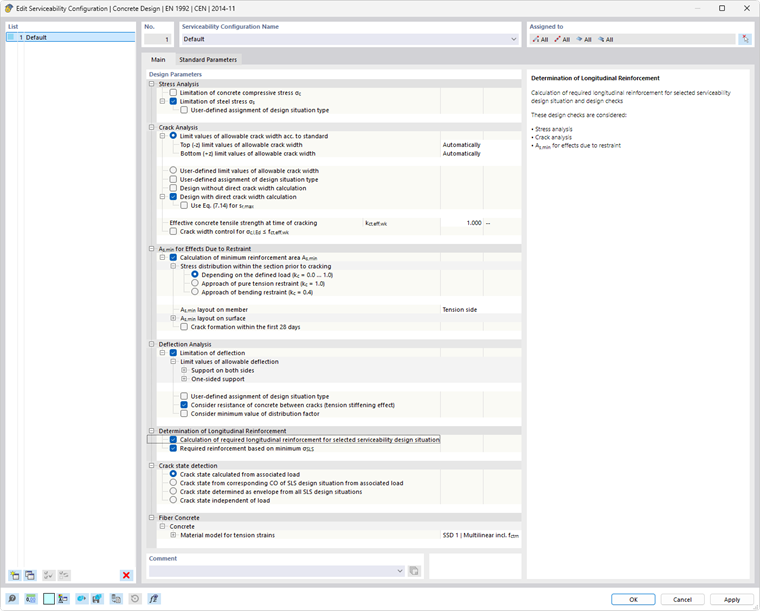

V záložce Obecné v dialogu 'Konfigurace mezního stavu použitelnosti' se nastavení pro pruty a plochy spravují společně.

'Parametry posouzení' jsou rozděleny do několika kategorií.

Důležité

Konfigurace mezního stavu použitelnosti je standardně přiřazena všem prutům a plochám v modelu. Pokud chcete pro konstrukční prvek použít určité nastavení, vytvořte novou konfiguraci a přiřaďte ji objektu.

Analýza napětí

V této kategorii můžete určit, která analýza napětí se má provést. Posouzení 'omezení napětí oceli σs ' je standardně aktivováno.

Informace

Posouzení napětí v oceli není ve většině případů rozhodující, pokud jsou splněny statické požadavky na výztuž konstrukčního prvku a jsou provedena posouzení pro automaticky generované kombinace zatížení. Přesto může být někdy užitečné podívat se na výsledky analýzy napětí oceli.

Posouzení šířky trhlin

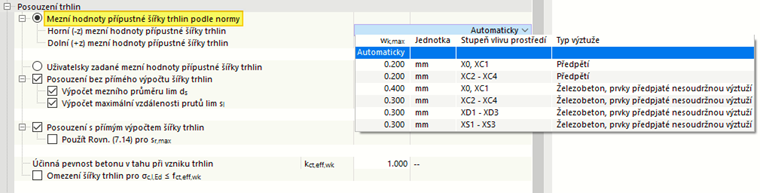

Tato kategorie spravuje nastavení pro posouzení šířky trhlin. Přednastaveny jsou 'mezní hodnoty přípustné šířky trhlin podle normy'. Vyberou se 'automaticky' z typu Třída vlivu prostředí přiřazena konstrukčnímu prvku. Alternativně je možné zadat hodnotu wk,max přímo v seznamu.

Informace

Při nastavení 'Automaticky' se stupeň vlivu prostředí stanoví individuálně pro každý prvek konstrukce a každou stranu prvku. Při ručním zadání šířky trhlin by měly být v případě potřeby použity jiné konfigurace.

Možné jsou také 'uživatelské zadání mezních hodnot pro přípustnou šířku trhlin'. Aktivujte tuto možnost a poté zadejte mezní hodnoty pro horní a dolní stranu ploch a prutů.

Šířky trhlin mimo rozsah 0,20 mm až 0,40 mm lze nastavit pouze tehdy, pokud je aktivní pouze 'posouzení s přímým výpočtem šířky trhlin'. V případě nepřímého výpočtu šířky trhlin pomocí mezního průměru nebo mezní vzdálenosti je posouzení možné pouze pro šířky trhlin od 0,20 mm do 0,40 mm. Pokud tedy chceme provést posouzení pro mezní hodnotu šířky trhlin < 0,20 mm, je třeba předem deaktivovat zaškrtávací políčko 'Posouzení bez přímého výpočtu šířky trhlin'.

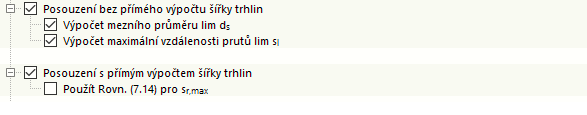

Pomocí zaškrtávacího políčka 'Posouzení bez přímého výpočtu šířky trhlin' lze určit, zda se posouzení podle EN 1992-1-1, 7.3.3 provede výpočtem mezního průměru lim ds a/nebo maximální výztuže. vzdálenost limsl.

Je také možné provést 'posouzení s přímým výpočtem šířky trhlin' podle EN 1992-1-1, 7.3.4.

Volba 'Efektivní pevnost betonu v tahu v době vzniku trhlin' umožňuje definovat součinitel kct,eff,wk, kterým se vynásobí pevnost betonu v tahu fctm pro výpočet šířky trhlin.

Zadejte efektivní pevnost betonu v tahu pro výpočet šířky trhlin

Kromě toho lze také aktivovat analýzu šířky trhlin pro konečné prvky a místa prutů, kde je napětí v betonu σc,I,Ed ≤ fct,eff,wk.

As,min pro účinky od vynuceného přetvoření

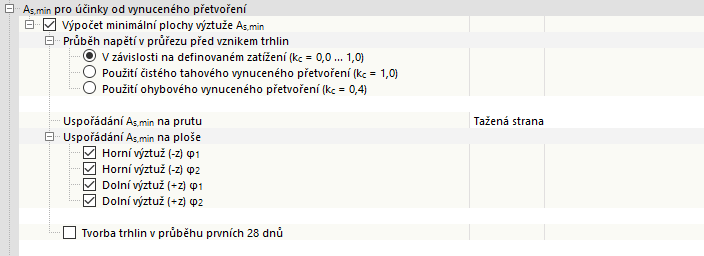

Zatížení vlivem vynuceného přetvoření - například vlivem disipace hydratačního tepla - se zpravidla v modelu přímo nezobrazí jako zatížení. Přesto může addon pro takové situace provést posouzení a provést 'výpočet minimální plochy výztuže As,min ' v důsledku účinků od vynuceného přetvoření'.

V kategorii 'Průběh napětí v tahové oblasti před vznikem prvních trhlin' jsou k dispozici tři možnosti.

  • 'V závislosti na definovaném zatížení': Jako vstupní hodnotu pro výpočet minimální výztuže As,min program mimo jiné vyžaduje rozdělení napětí v průřezu před vznikem trhlin. Při této volbě program analyzuje průběh napětí z existujících kombinací zatížení návrhových situací z hlediska použitelnosti a poté stanoví součinitel kc pro prvky nebo místa x. Součinitel kc se tak může pohybovat mezi 0,0 a 1,0.
  • 'Použití osového uložení': Pokud se jedná o čistě tahové napětí, použije se pro celý konstrukční prvek součinitel kc = 1,0.
  • 'Použití ohybového vynuceného přetvoření': Pokud se jedná o ohyb nebo ohyb s normálovou silou, použije se pro celý konstrukční prvek součinitel kc = 0,4.

Informace

Pokud u konstrukčního prvku očekáváte konstantní rozdělení výztuže As,min v důsledku osového vetknutí, ale program zobrazí různé hodnoty pro prvek nebo místo x, je to způsobeno proměnným součinitelem kc, pokud je to závislé na základě definovaných zatížení. Tento účinek nastává zejména v případě křížení nulového momentu: Na základě vnitřních sil může program uvažovat osové uložení s kc = 1,0. V takovém případě byste měli zasáhnout ručně.

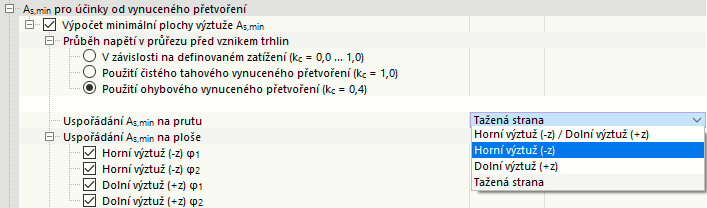

Možnosti uspořádání 'As,min na prutu' závisí na tom, jak se provádí výše popsané stanovení napětí v tahové oblasti před vznikem trhlin. Při výchozím nastavení 'V závislosti na zadaném zatížení' je k dispozici pouze možnost 'Tahová strana', protože program stanoví taženou stranu ze zatížení a použije zde pouze minimální podélnou výztuž. Volba 'Použít prosté tahové vynucené přetvoření' rozdělí minimální výztuž rovnoměrně na 'horní (-z)/dolní (+z) výztuž' na obou stranách prutu. Pokud je zaškrtnuto políčko 'Uplatnit ohybové omezení', je možné vybrat z různých možností pro uspořádání minimální výztuže v průřezu.

Pro 'Uspořádání As,min na ploše' lze individuálně určit, na které straně plochy má být minimální výztuž z vetknutí. Standardně jsou aktivovány všechny čtyři směry výztuže (viz obrázek výše). Minimální výztuž z důvodu vynuceného přetvoření však lze použít také pouze pro určitou polohu nebo směr.

Informace

Zadání pro určitý směr platí pro všechny plochy s přiřazenou konfigurací použitelnosti. V případě potřeby lze definovat různé konfigurace a přiřadit je plochám.

Pokud je zaškrtnuto políčko 'Vytvoření trhlin během prvních 28 dnů', je možné upravit pevnost betonu v tahu v době vzniku prvních trhlin faktorem fct,eff,As,min.

Další teoretické základy na toto téma lze najít v odborném článku Předpoklady pro účinnou pevnost v tahu ve spojení se stanovením minimální výztuže podle DIN EN 1992-1-1 7.3.2.

Pro posouzení podle DIN EN 1992-1-1 je k dispozici možnost '0,85*As,min pro pomalu tvrdnoucí beton'. Umožňuje snížit stanovenou minimální plochu výztuže o 15%.

U DIN EN 1992-1-1 lze také zadat 'typ vetknutí'. Pomocí možností v seznamu lze určit, zda se jedná o vnitřní nebo vnější účinky vynuceného přetvoření.

Tímto nastavením se řídí součinitel 'k' zahrnutý do výpočtu minimální výztuže, a tím i potřebné množství výztuže.

Posouzení průhybu

Addon se při posouzení řídí „konceptem posouzení“: Pokud je zaškrtnuto políčko 'Mezní hodnota průhybu', program zkontroluje konstrukční prvky s ohledem na přípustné mezní hodnoty a zobrazí příslušné kritérium posouzení. Rozhodující roli přitom hrají podporové podmínky konstrukčních prvků.

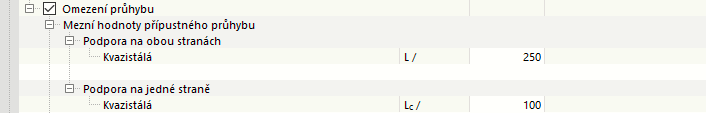

V kategorii 'Mezní hodnoty přípustného průhybu' je mezní hodnota pro posouzení s kvazistálou návrhovou situací nastavena na L/250 pro 'oboustrannou podporu' a na Lc/100 pro ' jednostranné podepření'.

Informace

Pro vlastnosti posouzení prutu nebo plochy můžete určit, zda se jedná o obousměrnou nebo jednosměrnou podporu.

Pokud je zaškrtnuto políčko 'Uvážit únosnost betonu mezi trhlinami (tahové zpevnění)', zohlední se při posouzení průhybu ztužující účinek betonu v tahu mezi trhlinami. Tento efekt je známý také jako "tahové zpevnění". V částech železobetonu s trhlinami jsou tahové síly v trhlině přenášeny samotnou výztuží, ale mezi dvěma trhlinami jsou do betonu přenášena tahová napětí prostřednictvím (posunovatelné) vazby. Beton tak přispívá k únosnosti vnitřních tahových sil, což vede ke zvýšení tuhosti konstrukčního prvku.

Při analytické analýze deformací se zohledňuje poškození betonového průřezu ve stavu s trhlinami pomocí rozdělovacího součinitele ζ. Tento součinitel se stanoví automaticky ze zatěžovací situace po prvku nebo místě x. Pokud zaškrtnete políčko 'Uvážit minimální hodnotu rozdělovacího součinitele', můžete zadat minimální hodnotu pro ζ; například pro použití "minimálního poškození" v místech s nulovým překročením momentu, které by nevyplývalo z definovaného zatížení.

Stanovení podélné výztuže

Tato kategorie je k dispozici pro posouzení podle DIN EN 1992-1-1.

Stanovení podélné výztuže pro mezní stav použitelnosti

Zaškrtávací políčko 'Automaticky zvýšit nutnou podélnou výztuž pro posouzení návrhové situace použitelnosti' umožňuje určit, zda se má podélná výztuž navrhnout pro posouzení MSP.

Pokud je tato možnost aktivována, stanoví program výztuž pro posouzení mezního stavu použitelnosti iteračním zvyšováním výztuže. Jako počáteční hodnota slouží požadovaná výztuž v MSÚ, která přenáší dané charakteristické zatížení. Dimenzování výztuže nemá žádný výsledek, pokud vzdálenost prutů sl případné podélné výztuže dosahuje průměru prutu dsl, takže ji není možné posoudit.

Pokud je zaškrtávací políčko deaktivováno, bude nutná výztuž stanovena pouze pro posouzení mezního stavu únosnosti.

Zjišťování stavu trhlin

V této kategorii lze stanovit, zda se má posouzení stavu trhlin provést s jednotlivými kombinacemi zatížení nebo s obálkou z těchto kombinací.

Výpočet obálky často zkracuje dobu výpočtu, ale může vést k méně ekonomickým výsledkům.
