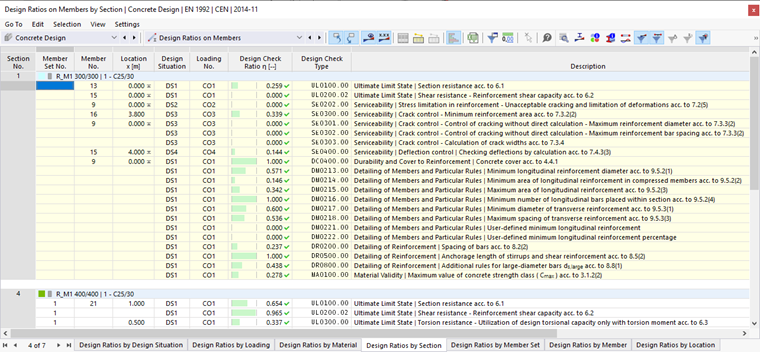

V tabulkách výsledků posouzení kategorií na prutech jsou uvedeny výsledky pro provedená posouzení s příslušnými posouzeními.
Výsledky prutů jsou v záložkách seřazeny podle následujících kritérií:
- Zatížení (návrhové situace, kombinace zatížení)
- Vlastnosti prutu (materiály, průřezy)
- Objekty (sady prutů, prutů, umístění prutů x)
Sada prutů č./prut č.
Pro každé kritérium posouzení se stanoví počet sady prutů (je-li posouzení) a počet prutů s největším využitím.
Místo x
V každém případě se zadá místo x v prutu, pro které bylo stanoveno maximální využití. Pro výstup v tabulce jsou relevantní následující místa x:
- Počáteční a koncový uzel
- Mezilehlé body výsledků prutu (pokud jsou definovány)
- Rozdělení personálu podle Nastavení sítě pro pruty
- Extrémní hodnoty vnitřních sil
Návrhová situace
V tomto sloupci jsou uvedena čísla návrhových situací , pro které jsou k dispozici jednotlivá využití.
Zatěžování
Zadávají se přitom čísla kombinací zatížení nebo kombinací výsledků, která jsou pro příslušná posouzení rozhodující.
kritérium posouzení
Tento sloupec obsahuje podmínky ověření podle Standard specifikováno. Stupeň využití je vyjádřen délkou barevného pruhu.
Typ posudku
Každý důkaz je označen identifikátorem s číslem. Například: 'UL ', posouzení mezního stavu použitelnosti 'SE 'a posouzení podle pravidel' DM '. Typ ověření je vysvětlen ve sloupci Popis .
Vzorec posouzení
Tento sloupec najdete v Správci výsledkových tabulek . Specifikuje rovnice normy, podle kterých se provádí posouzení.
Popis
Každé posouzení je vysvětleno krátkým popisem s odkazem na příslušnou kapitolu v normě.
Tip
Po kliknutí na tlačítko
nebo poklepáním na linii lze zobrazit 'detaily posouzení' pro určité využití.
Filtrovat výsledky podle mezního stavu
V závislosti na nastavení filtru v Správce tabulek výsledků zobrazí se výsledky všech nebo jen vybraných typů posouzení (např. pouze mezní stav únosnosti).
Pomocí tlačítek v panelu nástrojů tabulky lze také přímo filtrovat výsledky podle únosnosti, použitelnosti a výztuže. Jsou přístupné, pokud jsou k dispozici důkazy pro příslušné mezní stavy.
| Tlačítko | Funkce |
|---|---|
|
Zobrazí nebo skryje výsledky pro mezní stav únosnosti |
|
Zobrazí nebo skryje výsledky pro mezní stav použitelnosti |
|
Zobrazí nebo skryje výsledky pro pravidla výztuže a konstrukční detaily |

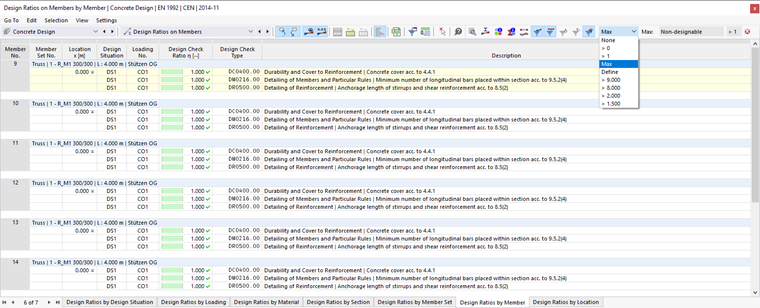

Filtrovat výsledky podle využití
Seznam v pravé části panelu nástrojů pro tabulky umožňuje filtrovat tabulky podle míry využití. Při volbě Max se pro každý objekt vypíše pouze směrodatné posouzení.
V tomto seznamu lze také definovat vlastní možnosti filtrování ve formátu "#. ##". To znamená, že v tabulce se zobrazí pouze využití, která jsou větší než zadaná hodnota.
