V tabulce Návrhové situace kategorie 'Posouzení pro beton' jsou uvedeny všechny návrhové situace, které byly pro model definovány. Zde lze rozhodnout, zda a jak má být určitá návrhová situace zohledněna pro posouzení železobetonu. Další informace k návrhovým situacím najdete v manuálu k programu RFEM v kapitole Návrhové situace.

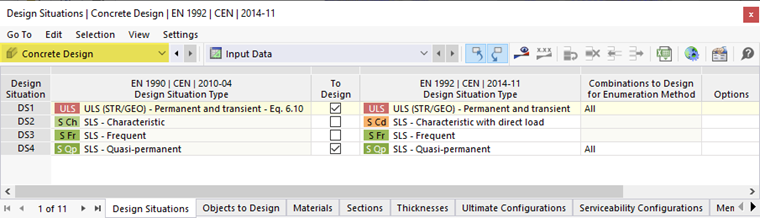

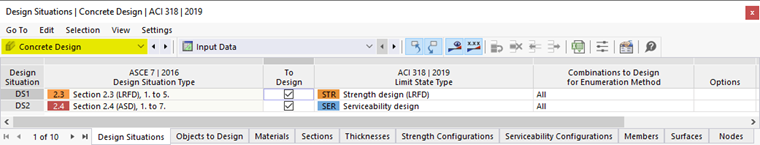

Vybrat návrhové situace pro posouzení betonu
Standardně je pro všechny návrhové situace aktivováno zaškrtávací políčko 'Posoudit'. Tímto způsobem se pro posouzení železobetonových konstrukcí posoudí všechny návrhové situace. Pokud zrušíme zaškrtnutí příslušného políčka, deaktivuje se příslušná návrhová situace pro posouzení betonu a neprovede se žádné posouzení pro tuto návrhovou situaci.
Nastavení v tabulce se synchronizuje se zadáním pro návrhové situace v dialogu 'Zatěžovací stavy a kombinace'.

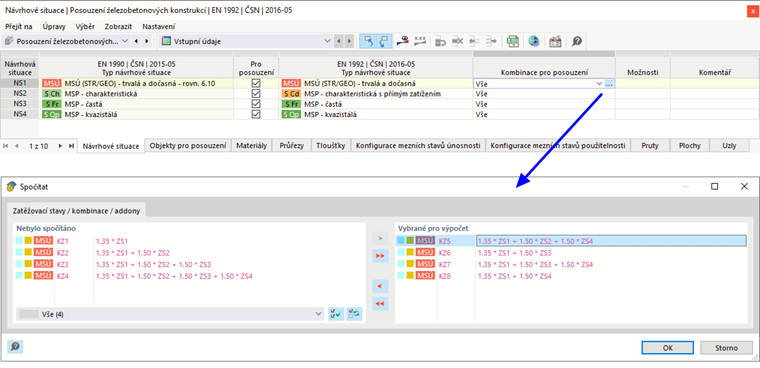

Při standardním nastavení se zohlední všechny kombinace návrhové situace aktivované pro posouzení. Pokud chcete pro posouzení použít pouze určité kombinace, klikněte do pole ve sloupci 'Kombinace k posouzení pro výpočetní metodu' a poté na tlačítko
. Otevře se dialog, ve kterém můžeme jednotlivé kombinace z posouzení vyloučit.

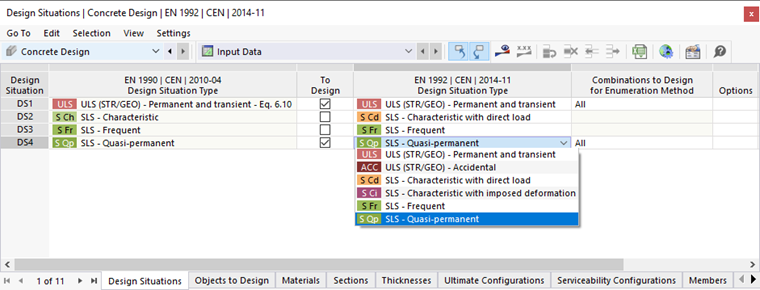

Přiřazení do typů návrhových situací
Návrhové situace byly vytvořeny na základě vybrané normy pro klasifikaci zatěžovacích stavů. Zbývá tedy zadat typ # extbookmark manual|image026561|Norma #, kterou jste definovali pro posouzení betonu - obě normy se mohou lišit. Toto přiřazení se zpravidla provádí automaticky, takže také kombinace mezních stavů použitelnosti z kombinace zatěžovacích stavů je pro posouzení přiřazena typu 'Použitelnost'. Měli byste však tyto údaje zkontrolovat a případně opravit.
Posouzení provedená v addonu závisí na typu návrhové situace. Pokud například žádná návrhová situace nemá mezní stav použitelnosti, žádný mezní stav použitelnosti se neprovede. Pro návrhovou situaci typu mezní stav únosnosti (MSP) se provede pouze posouzení mezního stavu únosnosti. V závislosti na normě jsou možné různé typy návrhových situací.
Pro posouzení lze také aktivovat několik návrhových situací stejného typu, například dvě návrhové situace pro posouzení únosnosti. Program poté provede posouzení mezního stavu únosnosti pro vybrané kombinace obou návrhových situací. Tímto způsobem je také možné vytvořit návrhovou situaci dvakrát pro posouzení únosnosti a nechat vypočítat výsledné kombinace zatížení jednou podle teorie 1. řádu a jednou podle teorie 2. řádu včetně imperfekcí.
