Tabela Sytuacje obliczeniowe kategorii ' Wymiarowanie betonu' zawiera wszystkie sytuacje obliczeniowe, które zostały zdefiniowane dla modelu. W tym miejscu można zdecydować, czy i jak należy uwzględnić określoną sytuację obliczeniową podczas kontroli betonu zbrojonego. Więcej informacji na temat sytuacji obliczeniowych można znaleźć w instrukcji programu RFEM w rozdziale Sytuacje obliczeniowe.
Wybierz sytuacje obliczeniowe dla obliczeń betonu
Pole wyboru 'Do obliczenia' jest domyślnie aktywne we wszystkich sytuacjach obliczeniowych. W ten sposób wszystkie sytuacje obliczeniowe są sprawdzane pod kątem sprawdzenia betonu zbrojonego. Usunięcie zaznaczenia z pola wyboru powoduje dezaktywację odpowiedniej sytuacji obliczeniowej dla obliczeń betonu i dla tej sytuacji obliczeniowej nie są przeprowadzane żadne obliczenia.

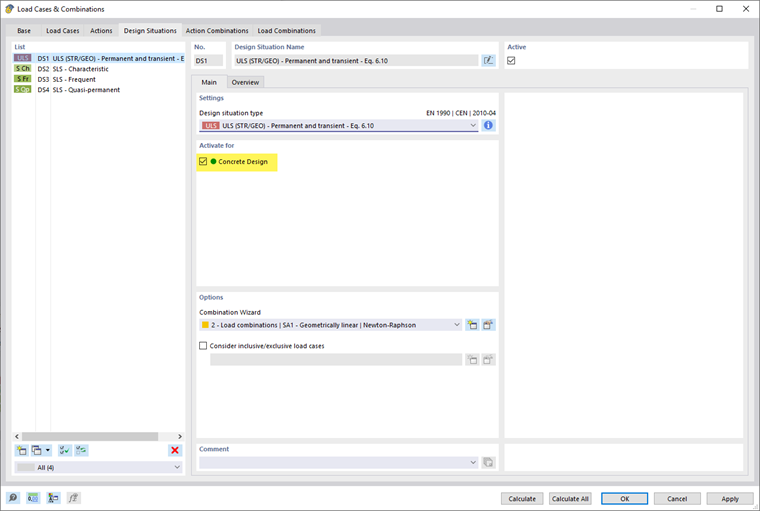

Ustawienia w tabeli są zsynchronizowane ze specyfikacjami dla sytuacji obliczeniowych w oknie dialogowym 'Przypadki obciążeń i kombinacje'.

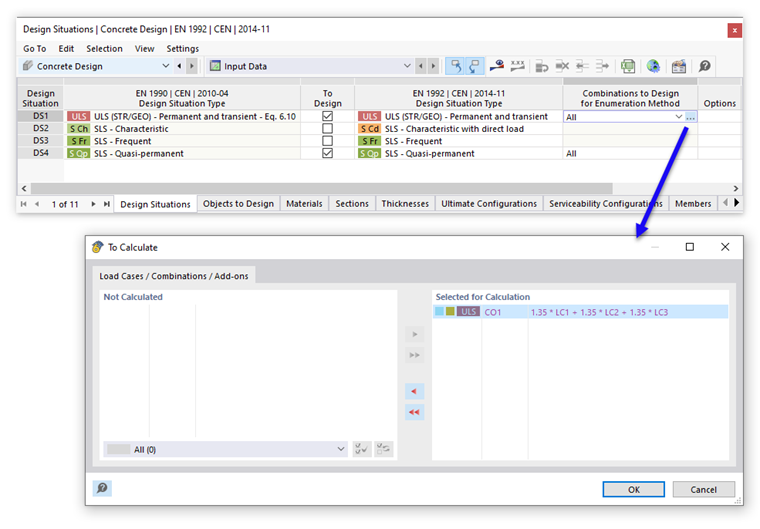

Przy ustawieniu domyślnym brane są pod uwagę wszystkie kombinacje sytuacji obliczeniowych aktywowanych do obliczeń. Jeżeli do obliczeń mają zostać użyte tylko określone kombinacje, należy kliknąć w polu kolumny 'Kombinacje do obliczenia dla metody wyliczenia', a następnie nacisnąć przycisk
. Pojawi się okno dialogowe, w którym można wykluczyć poszczególne kombinacje z obliczeń.
Przypisywanie typów sytuacji obliczeniowych
Sytuacje obliczeniowe zostały utworzone na podstawie wybranej normy do klasyfikacji przypadków obciążeń. Dlatego nadal musisz wprowadzić typ # extbookmark manual|image026561|Norma # zdefiniowana przez użytkownika dla wymiarowania betonu — obie normy mogą się od siebie różnić. Zasadniczo przypisanie to jest przeprowadzane automatycznie, w związku z czym kombinacja stanów granicznych użytkowalności z kombinacji przypadków obciążenia jest również przypisywana do typu obliczeń 'użytkowalność'. Należy jednak sprawdzić te specyfikacje i w razie potrzeby poprawić.
Kontrole obliczeń przeprowadzane w rozszerzeniu są oparte na typie sytuacji obliczeniowej. Na przykład, jeżeli żadna sytuacja obliczeniowa nie ma stanu granicznego użytkowalności, nie jest przeprowadzany żaden stan graniczny użytkowalności. Dla sytuacji obliczeniowej typu stan graniczny nośności (SGN) przeprowadzane są tylko kontrole stanu granicznego nośności. W zależności od normy możliwe są różne typy sytuacji obliczeniowych.
Do obliczeń można również aktywować kilka sytuacji obliczeniowych tego samego typu, na przykład dwie sytuacje obliczeniowe w celu sprawdzenia stanu granicznego nośności. Następnie program przeprowadza kontrolę stanu granicznego nośności dla wybranych kombinacji obu sytuacji obliczeniowych. W ten sposób możliwe jest również dwukrotne utworzenie sytuacji obliczeniowej dla sprawdzenia nośności i obliczenie wynikowych kombinacji obciążeń raz zgodnie z teorią pierwszego rzędu i raz zgodnie z teorią drugiego rzędu z uwzględnieniem imperfekcji.
