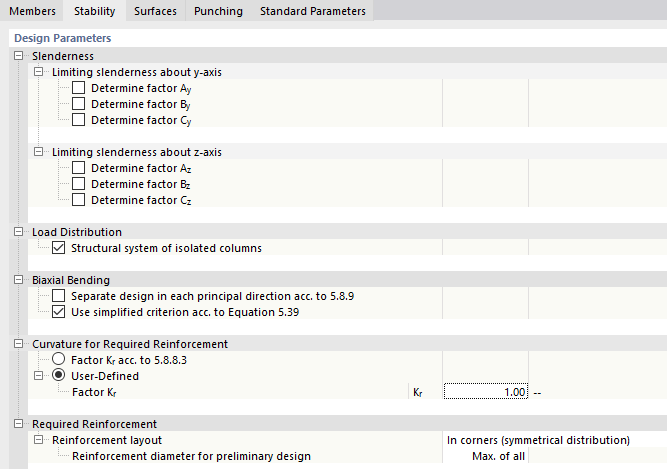

W zakładce Stateczność okna dialogowego 'Konfiguracja stanu granicznego nośności' można ustawić konfigurację dla analizy stateczności słupów. Ten projekt jest oparty na metodzie krzywizny nominalnej. Obliczenia są przeprowadzane automatycznie w postaci obliczeń przekroju po przypisaniu do odpowiednich prętów długości efektywnych.
smukłość
Kategoria ta jest wyświetlana dla załączników krajowych, w których należy zdefiniować smukłość dla poszczególnych prętów ściskanych. Współczynniki A, B i C są uwzględniane przy określaniu smukłości λlim zgodnie z równaniem (5.13N). Mogą być określone przez program lub ustawione przez użytkownika. Zalecane wartości są wstępnie ustawione.
Rozkład obciążenia
W tej kategorii można zdefiniować, czy system składa się z 'pojedynczych kolumn', czy z kilku współpracujących kolumn.
W przypadku systemu mieszanego składającego się z pojedynczych słupów i połączonych konstrukcji słupowych należy utworzyć różne konfiguracje i przypisać je do odpowiednich słupów.
zginanie dwukierunkowe
Z reguły wymiarowanie słupa modelowego przeprowadza się z uwzględnieniem zginania podwójnego. Jeżeli użytkownik chce przeprowadzić 'wymiarowanie oddzielne w obu kierunkach osi głównej według 5.8.9' lub obliczenie uproszczone ' według równania 5.39 ', należy zaznaczyć odpowiednie pole wyboru.
Również w tym przypadku należy utworzyć i przypisać różne konfiguracje dla różnych specyfikacji prętów modelu.
Krzywizna wymaganego zbrojenia
W celu wyznaczenia mimośrodów zgodnie z teorią drugiego rzędu dla metody z nominalną krzywizną, krzywizna jest uwzględniana w programie przy użyciu współczynnika Kr. Może to zostać określone automatycznie zgodnie z 5.8.8.3 lub określone przez użytkownika.
Zbrojenie wymagane
W analizie stateczności metodą nominalnego krzywizny siły wewnętrzne są określane na określonej długości efektywnej, z uwzględnieniem mimośrodów zgodnie z teorią drugiego rzędu. Te siły wewnętrzne są wykorzystywane do wymiarowania przekroju z istniejącym zbrojeniem. Niezależnie od tego program może określić wartość wymaganego zbrojenia również w przypadku, gdy zdefiniowane istniejące zbrojenie jest za małe. W tym celu należy określić strony przekroju, na których ma zostać zastosowane lub określone wymagane zbrojenie. Z listy można wybrać odpowiednią pozycję.
Należy zauważyć, że to ustawienie ma wpływ na określaną wartość wymaganego zbrojenia. Dotyczy to w szczególności komponentu, który jest obciążony głównie momentem My lub Mz. W takim przypadku sensowne jest symetryczne rozłożenie zbrojenia nad i pod (dla My ) lub rozłożenie istniejącego zbrojenia na czynniki w celu uwzględnienia stosunkowo większego momentu Mz.
Z drugiej strony, dla słupów, które są obciążone w przybliżeniu jednakowo w obu kierunkach głównych osi i odpowiednio, My i Mz są w podobnym rzędzie wielkości, opcja 'Jedno obwodowo' lub 'W narożach ( rozkład symetryczny)' (zalecić).
Parametr 'średnica zbrojenia do obliczeń wstępnych' określa, która średnica zostanie użyta do określenia wymaganego zbrojenia opisanego powyżej. Domyślnie używany jest największy przekrój istniejącego zbrojenia (' Max ze wszystkich '). Można również zdefiniować inną wartość, wybierając opcję 'Niestandardowy' i określając średnicę pręta zbrojeniowego.
