Vzpěrné délky

Pro stabilitní analýzu prutů podle metody modelového sloupku nebo metody nominálního zakřivení je nezbytné definovat vzpěrné délky. Když prutu přiřadíte vzpěrnou délku, budou pro stabilitní analýzu prutu zohledněny odpovídající okrajové podmínky a vzpěrné délky. Posouzení průřezu se pak provádí s vnitřními silami této stabilitní analýzy.

Dialog "Nové vzpěrné délky"

Základ

V záložce Základ je potřeba provést základní nastavení. Zadat vzpěrné délkové součinitele a podmínky uložení můžete v záložce Uzlové podpory a vzpěrné délky.

Typ posouzení

Pomocí kontrolních políček určete, které formy stability je třeba pro prut (nebo soubor prutů) posoudit. Při tlakovém zatížení může být určující ohybové vzpěrné kroucení kolem silné nebo slabé osy.

Pokud nějakou formu selhání deaktivujete, daná možnost bude deaktivována v části 'Typ struktury' a v záložce 'Uzlové podpory a vzpěrné délky'. Tuto formu selhání pak nebudeme v posouzení zkoumat.

Typ struktury

Pomocí kontrolních políček v této části určete, zda je systém prutu 'Pohyblivý' nebo 'Nepohyblivý'. Toto nastavení můžete provést odděleně pro oba směry vzpěru. Typ struktury má vliv na stanovení ekvivalentního momentu M_0e podle EN 1992-1-1, 5.8.8.2(2) rovnice (5.32).

Možnosti

Pomocí kontrolního políčka 'Importovat z analýzy stability' existuje možnost zadat vzpěrné délkové součinitele na základě tvarů vzpěrných křivek. Odpovídající vstupy můžete provést v doplňkové záložce Importovat z analýzy stability.

Uzlové podpory a vzpěrné délky

V záložce Uzlové podpory a vzpěrné délky definujete okrajové podmínky pro stabilitní posouzení a určíte vzpěrné délkové součinitele.

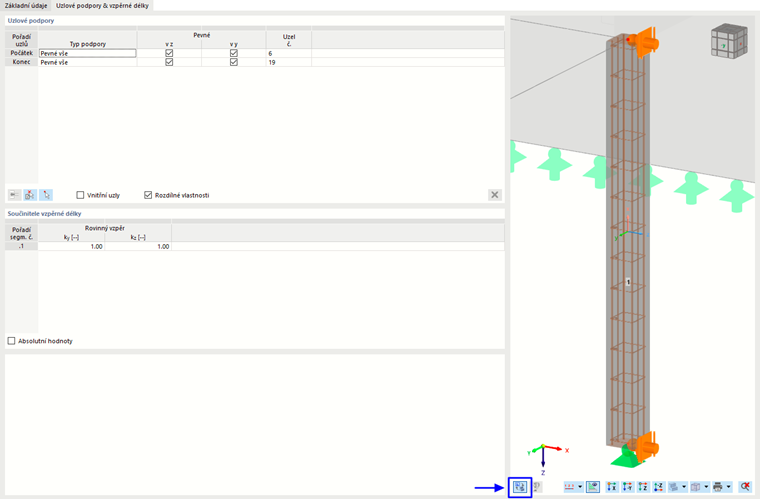

Zadání uzlových podpor a vzpěrných délek

Uzlové podpory

Uložení prutu (nebo souboru prutů) definuje okrajové podmínky pro stabilitní posouzení. Dále se uzlové podpory využívají k rozdělení prutu na segmenty.

Pro definici podpor můžete ve sloupci 'Typ podpory' vybrat typické varianty z listu. Alternativně můžete zaškrtnout jednotlivá kontrolní pole ve sloupcích 'Pevný' (pevná podpora) nebo je odškrtnout (žádné uložení).

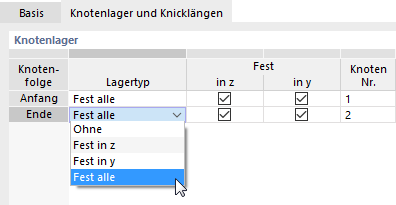

Výběr typu uchycení

Uzlové podpory můžete definovat pro začátek a konec prutu. Pokud je prut podepřen uzlem na prutu samotném, zaškrtněte kontrolní políčko 'Meziuzel' (viz obrázek Vzpěrné délkové součinitele zadávat po segmentech). Meziuzly jsou standardní uzly mezi pruty souboru prutů a uzly typu 'Na prutu' (viz kapitola Uzly v RFEM příručce).

Definice meziuzlů se neprovádí podle čísel uzlů, ale podle pořadí na prutu: '.1' označuje první meziuzel od počátku prutu, '.2' druhý meziuzel atd. Pokud prut, pro který je vzpěrná délka přiřazena, má více (nebo méně) meziuzlů, zohlední se od počátku prutu; přebytečné vstupy nebo uzly se ignorují.

Tlačítko přidá nový meziuzel nad vybraný řádek. Chcete-li meziuzel smazat, vyberte řádek a klikněte na tlačítko . Kontextové menu tabulky také nabízí možnosti pro úpravu řádků.

Pomocí tlačítka můžete vybrat prut nebo soubor prutů v modelu a převzít počet meziuzlů do tabulky. Pokud je vzpěrná délka již přiřazena prutu, můžete s tlačítkem vybrat uzel. V tabulce se pak označí řádek odpovídající meziuložení (pokud existuje).

Vzpěrné délkové součinitele

Tabulka 'Vzpěrné délkové součinitele' je přizpůsobena počtu uzlových podpor. Pokud nejsou definovány žádné meziuzly, existuje pouze jeden 'Segment'. Vzpěrné délkové součinitele tohoto segmentu můžete přizpůsobit okrajovým podmínkám prodloužením nebo zkrácením vzpěrné délky pro různé formy selhání.

Podepření na meziuzlech (viz obrázek Vybrat typ uložení) rozčlení prut nebo soubor prutů do více segmentů pro různé případy selhání:

• Bez podpory: Vzpěrný délkový součinitel z segmentu č. 1 platí pro všechny následující segmenty
• Pevný v z: Individuální vzpěrné délkové součinitele k_y pro kroucení kolem y-osy
• Pevný v y: Individuální vzpěrné délkové součinitele k_z pro kroucení kolem z-osy
• Pevný ve všech: Individuální vzpěrné délkové součinitele pro oba směry vzpěru a všechny segmenty

Šipka symbolizuje mezisegmentový vzpěrný délkový součinitel, pokud ve sloupci 'Uzlové podpory' není příslušná mezisloupová podpora. Vzpěrné délkové součinitele jednotlivých segmentů můžete nastavit v řádcích tabulky a tak vzpěrné délky segmentů přizpůsobit.

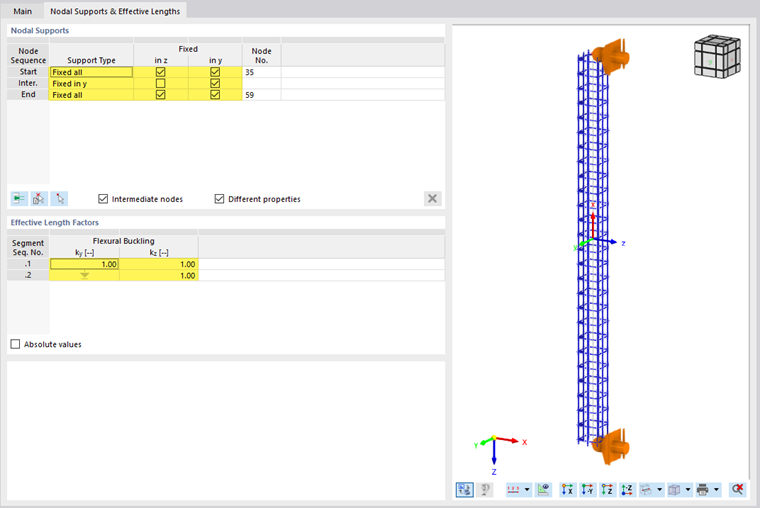

Zadejte součinitele vzpěrné délky po segmentech

Vzpěrná délka, která se používá pro posouzení formy selhání v místě v tomto segmentu, se stanoví vynásobením délky segmentu příslušným vzpěrným délkovým součinitelem.

Zadejte pro každý segment vzpěrné délkové součinitele, které jsou rozhodující pro kroucení kolem y- resp. z-osy. V seznamu jsou také dostupné typické vzpěrné délkové součinitele.

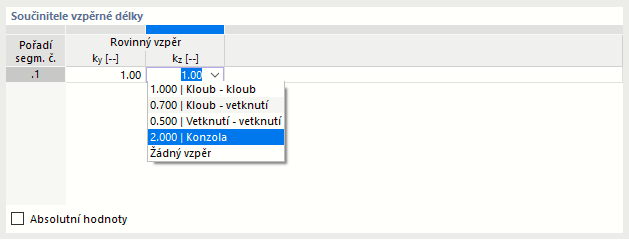

Vybrat součinitel vzpěrné délky

Můžete také nastavit 'Absolutní hodnoty' pro vzpěrné délky. Je třeba mít na paměti, že tyto hodnoty budou využity pro všechny přiřazené objekty. Na rozdíl od vzpěrných délkových součinitelů nedochází k relativní úpravě k aktuální délce segmentu! Proto se doporučuje definice pomocí vzpěrných délkových součinitelů namísto absolutních hodnot.

Automatizované určení vzpěrných délek pro betonové konstrukce pomocí metody k_A-k_B není v aktuální fázi vývoje zatím k dispozici.

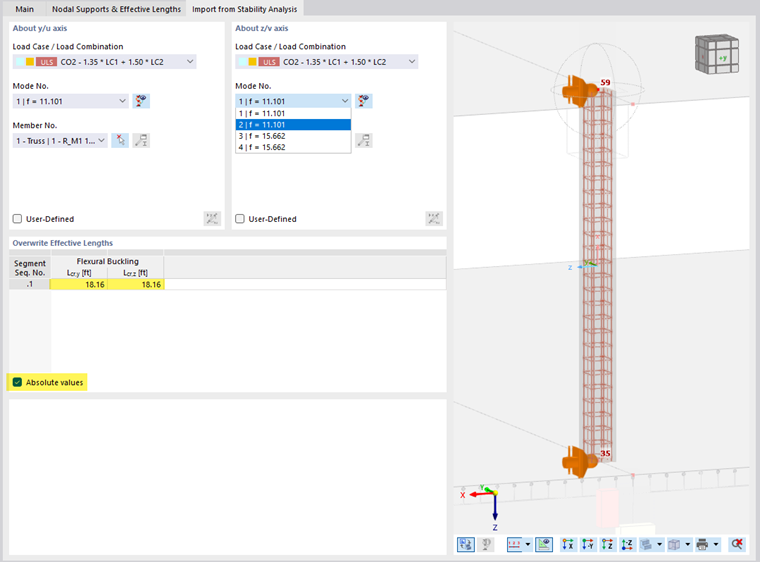

Importovat z analýzy stability

Záložka Importovat z analýzy stability je k dispozici, pokud jste v záložce Základ aktivovali příslušné kontrolní pole. Zde můžete vybrat tvary vzpěrných křivek a pruty, pro které mají být stanoveny vzpěrné délkové součinitele k_y nebo k_z.

Import kritických pruhů z analýzy stability

Kolem osy

Vlastní tvary jsou vlastnosti zatěžovacího případu nebo kombinace. Nejprve v seznamu 'Zatěžovací případ/kombinace' vyberte zatěžovací situaci, která je rozhodující pro vzpěrné křivky. Seznam obsahuje pouze zatěžovací případy a kombinace, pro které byla zadána stabilitní analýza. Můžete pro každou hlavní osu určit vlastní tvar konkrétního zatěžovacího případu.

V dalším kroku určete rozhodující 'Tvar č.'. Seznam vlastních tvarů je dostupný pro všechny spočtené zatěžovací případy a kombinace.

Výběr režimu tvaru

Pomocí tlačítka si můžete vlastní tvary zobrazit v pracovním okně.

Nakonec v seznamu vyberte 'Prut č.'. Pomocí tlačítka můžete prut také graficky určit v pracovním okně.

Vzpěrné délkové součinitele

V tabulce jsou uvedeny vzpěrné délkové součinitele, které byly importovány z analýzy stability pro obě hlavní osy. Pokud chcete nějakou hodnotu upravit, aktivujte v části 'Kolem osy' kontrolní políčko 'Uživatelské'. Tím se zpřístupní vstupní pole.

Zde zobrazené vzpěrné délkové součinitele se předají do záložky Uzlové podpory a vzpěrné délky a tam již nejsou editovatelné. Pomocí možnosti 'Absolutní hodnoty' můžete také převzít vzpěrné délky L_cr,y a L_cr,z prutů z výsledků stabilitní analýzy. Tuto možnost můžete využít např. když má být vzpěrná délka pro soubor prutů stanovena z prutu, který je v něm obsažen.
