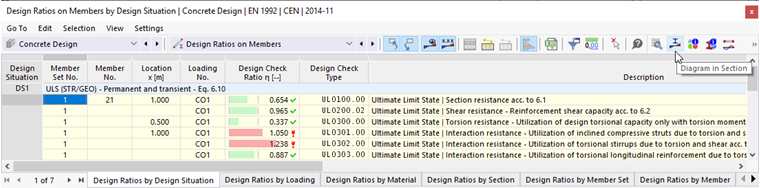

Průběhy výsledků v řezu představují stav napětí v betonovém průřezu a ve výztužných prutech. Toto grafické znázornění vyvoláme kliknutím na tlačítko
. Je k dispozici ve výsledkových tabulkách kategorie 'Posouzení železobetonových konstrukcí' pro prutové objekty, nikoli však pro plochy.

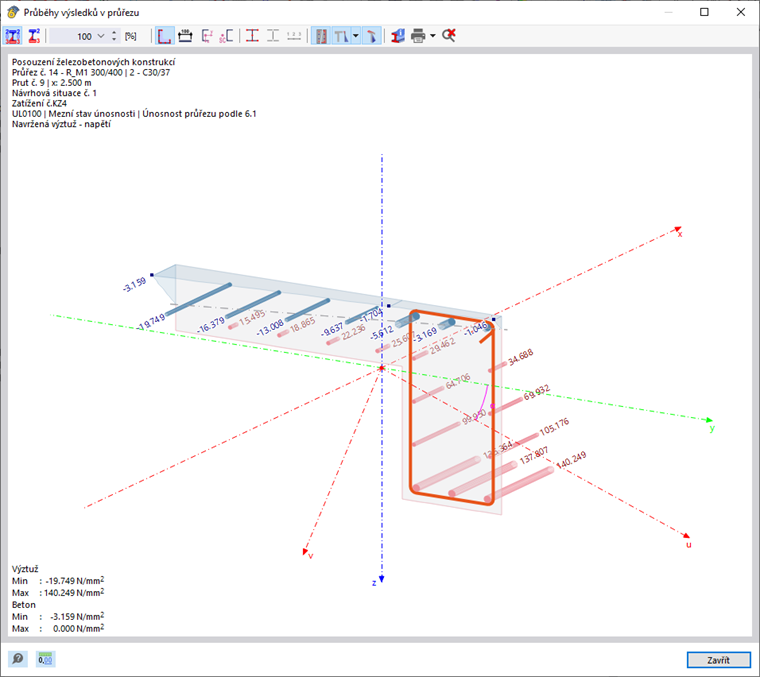

Otevře se okno 'Průběhy výsledků v průřezu'.
V grafickém okně se zobrazí napjatost betonu a výztužné pruty, které jsou k dispozici pro výsledek aktuálního řádku tabulky.
Grafiku můžete jako obvykle ovládat pomocí {%/#/cs/stahovani-a-informace/dokumenty/online-manualy/rfem-6/000020#mouse]]. Zobrazení výsledků lze také upravit pomocí tlačítek v panelu nástrojů. Tlačítka v této sekci mají následující funkce:
| Tlačítko | Funkce |
|---|---|
|
Zobrazí hodnoty ve všech napěťových bodech a výztužných prutech |
|
Zobrazí pouze extrémní hodnoty kladných a záporných napětí |
|
Umožní změnu velikosti rozdělení napětí pomocí součinitele v [%] |
|
Představuje obrys průřezu |
|
Představuje kótu |
|
Zobrazí osový systém |
|
Představuje střed smyku |
|
Představuje třmínkovou výztuž |
|
Zobrazí grafiku v perspektivní projekci |
|
Otevře okno 'Informace o průřezu' |
|
Umožňuje vytisknout aktuální zobrazení |
|
Zobrazí celý průběh výsledků v řezu |

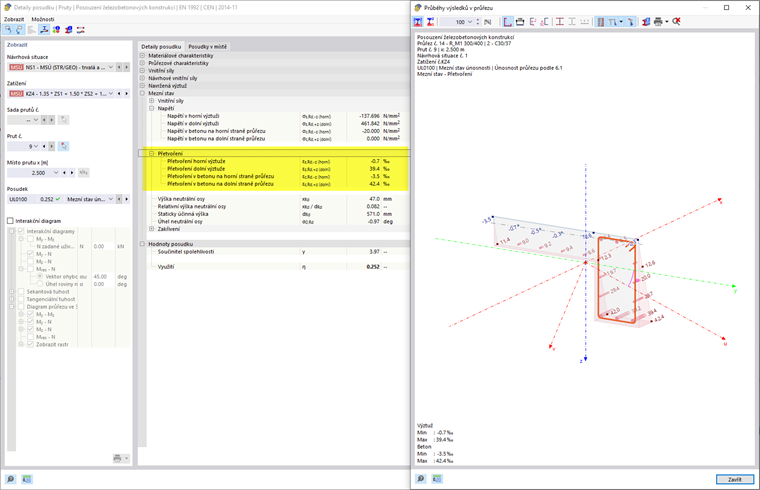

Pokud chcete zobrazit přetvoření průřezu a výztuže, otevřete pro stejný řádek tabulky dialog Detaily posouzení (bez zavření průběhů výsledků). V kategorii 'Navržená výztuž' → 'Stav přetvoření' vyberte jeden z řádků pro přetvoření.

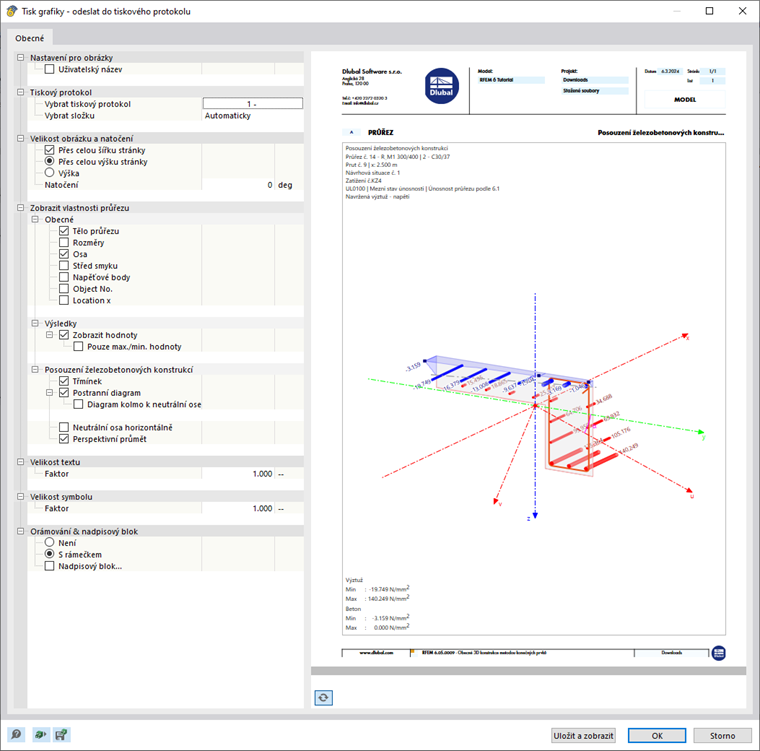

Tisk grafiky
Pomocí rozbalovacího tlačítka
lze aktuální obrázek přímo vytisknout, uložit jako PDF nebo přenést do tiskového protokolu. Detaily, které se mají zobrazit, lze nastavit také v náhledu pro tisk.
