Существенные граничные условия для расчета определяются путем присвоения типов 'для конкретного расчета' проектируемому объекту (стержень, поверхность, узел). Для этого можно использовать различные варианты:
- Введите номера соответствующих стержней, наборов стержней, поверхностей или узлов в диалоговые окна отдельных типов (см. Рисунок # extbookmark manual|image026646|Длина потери устойчивости #).
- Введите номера объектов во входные таблицы 'Типы для расчета' (доступно в основной категории « Конструкция »).
- Задайте тип во вкладках расчетных свойств в диалоговых окнах объекта.
Когда был активирован расчет бетона, свойства расчета были активированы для всех стержней и поверхностей, в которых используется материал типа Бетон. Доступные 'типы для расчета бетона' зависят от # extbookmark manual|image026561|Норма № от. Они представлены в следующих главах.
Выберите существующий тип конструкции бетона из списка (см. Изображение imageimage026639 Присвоение типа прочности бетона ). Кнопка
предлагает возможность создания нового типа. С помощью кнопки
вы можете выбрать другой объект графически, чтобы использовать его свойства для конкретного расчета. Если вы хотите отредактировать выбранный тип, используйте кнопку
.

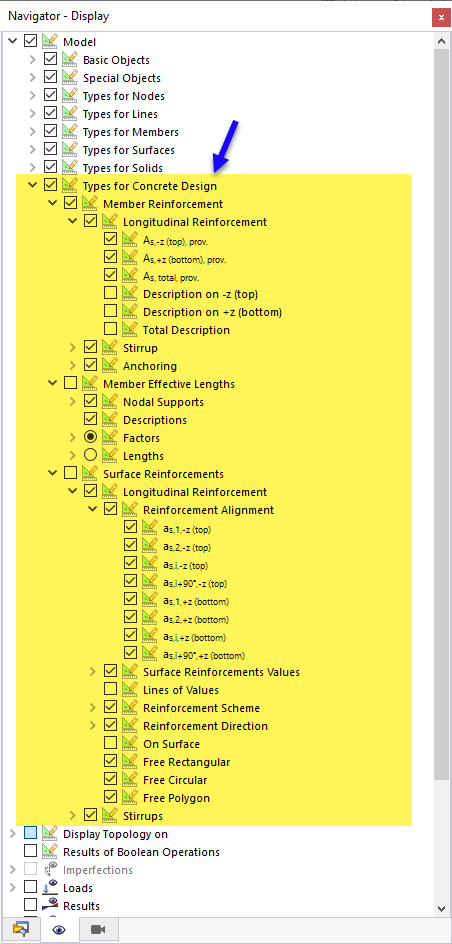

В рабочем окне можно графически отобразить типы бетона. В категории 'Типы для расчета бетонных конструкций' в Navigator - Display вы найдете соответствующие параметры отображения. Это позволяет легко проверить, правильно ли назначены типы. Вы также можете использовать навигатор, чтобы подготовить графику для документации в графической распечатке .
