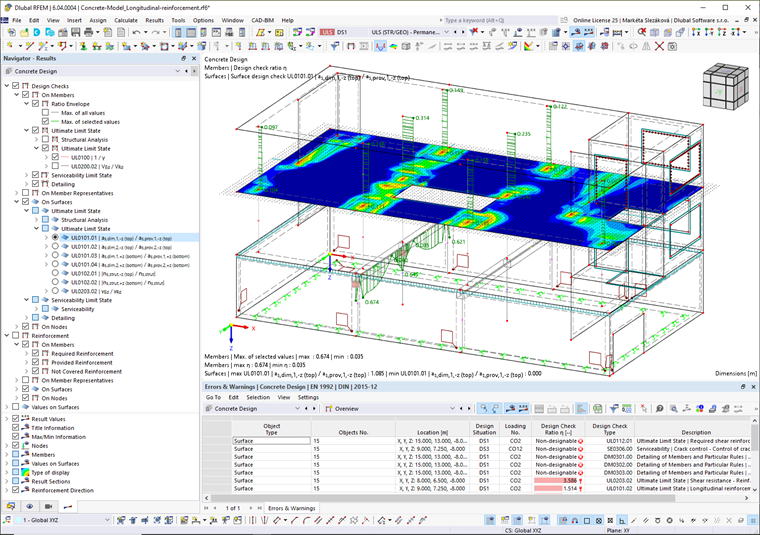

После проведения расчета, результаты сортируются по различным критериям в {%://000532 таблицах]]. Они также отображаются в {%/000533 Графика]] рабочего окна модели. 'Навигатор - Результаты' приведен в соответствие с расчетом бетона, поэтому вы можете управлять графическим отображением расчетных проверок по предельному состоянию 1-й группы и 2-ой группы, а также армированием стержней, поверхностей и узлов.
Также можно отобразить {%://000561 Подробности расчета]] с промежуточными значениями и формулами расчета. Кроме того, у вас есть возможность отобразить эпюры результатов {%/000560 в сечении]] с напряженным состоянием в сечении стержня.
В следующих подразделах описываются различные возможности, которые есть у вас для изображения и оценки результатов расчета. В разделе {%/000528 Документация]] описывается, как подготовить результаты для распечатки.
Объекты, без результатов
Если результаты стержня или поверхности не отображаются, это может быть вызвано следующим:
- Объект не выбран для расчета в таблице {%/000540 Объекты к расчету]].
- Результаты скрыты из-за настроек фильтра.
Проверьте {%/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000075 видимость]] и настройки фильтра для графических результатов в {%ref#/en -US/downloads -and-information/documents/online-manuals/rfem-6/001106#resultsOnObjectsFilterTab на панели управления]] и в Диалоговое окно Фильтр значений результата . Если результат отсутствует в таблице результатов, проверьте выбранные настройки фильтра в Диспетчер таблиц результатов . Также обратите внимание на выбранные настройки для синхронизации с графикой; например, отобразить только видимые или выбранные объекты. Однако в диалоговом окне {%ref000561 Подробности расчета]] доступны все результаты - независимо от настроек фильтра и выбора.
Для проверки рассчитанных объектов рекомендуется использовать таблицу категории результатов {%/000548 Обзор]]: Если объект недействителен из-за свойств материала или сечения или был деактивирован из-за расчета с помощью блока стержней, он будет показан в таблице результатов Недействителен/Деактивирован.
Также проверьте во вводной таблице {%/000540 Объекты к расчету]], все ли объекты выбраны для расчета. Также обратите внимание на правильное присвоение расчётных конфигураций объектам. Если объекту для предельного состояния не придана расчётная конфигурация, то для этого предельного состояния расчёт не выполняется (см.
