Längsbewehrung

Im Register Längsbewehrung können Sie die Bewehrung definieren, die für die Biege- und Normalkraftbemessung des Stabes angesetzt werden soll.

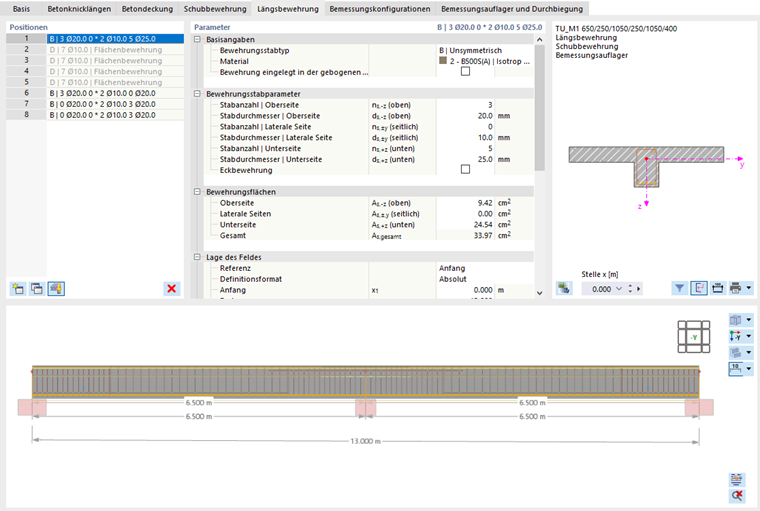

Längsbewehrung definieren

Positionen

Dieser Abschnitt bietet die Möglichkeit, Bewehrungspositionen für die Längsbewehrung zu definieren. Es ist hier nur eine Position voreingestellt, die eine Art "Grundbewehrung" darstellt. Sie können diese Voreinstellung anpassen und auch weitere Positionen ergänzen (siehe Bild Längsbewehrung definieren), beispielsweise um eine abschnittsweise Bewehrung mit Zulagen anzuordnen. Nutzen Sie die Schaltfläche am Ende der Liste, um neue Positionen zu erzeugen. Mit der Schaltfläche können Sie die selektierte Position auch kopieren und die Kopie anschießend anpassen.

Bei Rippen haben Sie die Möglichkeit, die Längsbewehrung im Gurt aus der Flächenbewehrung zu generieren. Klicken Sie hierzu auf die Schaltfläche am Ende der Liste. Das Programm erzeugt so die Längsbewehrung des Rippenstabes aus der Flächenbewehrung, die in der angeschlossenen Fläche vorliegt. Diese Positionen werden in der Liste angezeigt, sind aber nicht veränderbar. Mit der Schaltfläche können Sie die Flächenbewehrung auch wieder deaktivieren.

Parameter

In diesem Abschnitt können Sie die Eigenschaften der Längsbewehrung festlegen. Die Parameter beziehen sich immer auf die Position, die in der Liste 'Positionen' selektiert ist.

Basisangaben

Wählen Sie den 'Bewehrungsstabtyp' in der Liste aus. Es stehen verschiedene Möglichkeiten zur Verfügung, die Bewehrung anordnen.

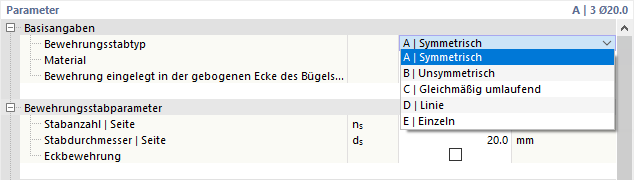

Bewehrungsstabtyp auswählen

Die Optionen ergeben folgendes Verteilungsschema:

Bewehrungsstabtyp	Anordnung
Symmetrisch	Oben und unten gleich
Unsymmetrisch	Oben und unten unterschiedlich, seitliche Bewehrung optional
Gleichmäßig umlaufend	An allen Seiten gleich (für Stützen)
Linie	Symmetrisch in einer Lage (für Zulagen)
Einzeln	Einzelstab (für Zulage)

Die Eingaben in der Kategorie Bewehrungsstabparameter sind auf den Bewehrungsstabtyp abgestimmt.

Es ist eine "Grundbewehrung" voreingestellt. Sie ist 'Symmetrisch' mit jeweils drei Bewehrungsstäben von 20 mm auf der Ober- und Unterseite angeordnet. Diese Bewehrung dient dazu, um auch ohne spezifische Bewehrungsdefinition eine Bemessung zu ermöglichen. In der Regel müssen Sie die Bewehrung aber anpassen, damit die Nachweise den realen Gegebenheiten entsprechen! Anderenfalls würde das Programm die vorgestellte Grundbewehrung für alle Nachweise verwenden.

Falls Sie die Bewehrung nicht anpassen und die Grundbewehrung zunächst beibehalten möchten, sollten Sie nach der Bemessung den 'Verlauf der erforderlichen bzw. nicht abgedeckten Bewehrung' auswerten. Beachten Sie dabei, dass der Verlauf der erforderlichen bzw. nicht abgedeckten Bewehrung nur den Grenzzustand der Tragfähigkeit berücksichtigt! Die Nachweise für den Grenzzustand der Gebrauchstauglichkeit bzw. den Brandschutz erfordern es zwingend, die Bewehrung zu realitätsnah zu definieren.

Weisen Sie der Längsbewehrung ein Material zu. Wenn Sie den geeigneten Betonstahl bereits im Modell definiert haben, steht dieser in der Liste zur Auswahl.

Material auswählen

Sie können auch über die Schaltfläche im Eingabefeld ein neues Material erzeugen, indem Sie im Dialog Neues Material auf die Materialbibliothek zugreifen.

Mit dem Kontrollfeld 'Bewehrung eingelegt in der gebogenen Ecke des Bügels' können Sie steuern, ob die Bewehrungsstäbe am oberen oder unteren Bügelrand oder aber genau im Radius bzw. der Mitte der gebogenen Ecke angeordnet werden sollen.

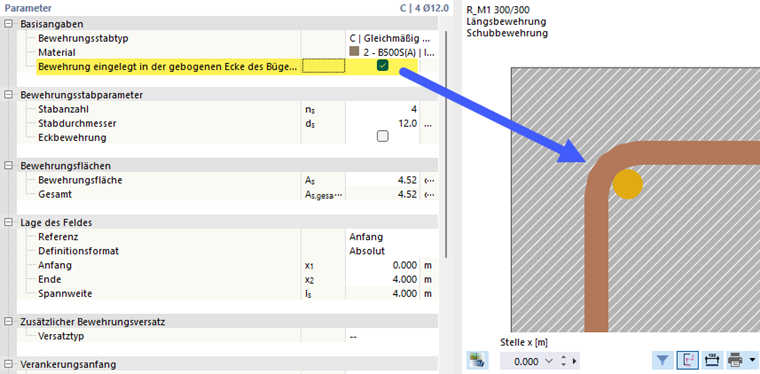

Bewehrung eingelegt in der gebogenen Ecke des Bügels

Diese Option ist speziell für Stützen interessant. Bei Balken hingegen, die hauptsächlich mit einem Moment um die y-Achse des Stabes belastet werden, kann die Bewehrung am oberen oder unteren Bügelrand angeordnet werden.

Bewehrungsstabparameter

Die Eingabemöglichkeiten in dieser Kategorie sind auf den Bewehrungsstabtyp abgestimmt.

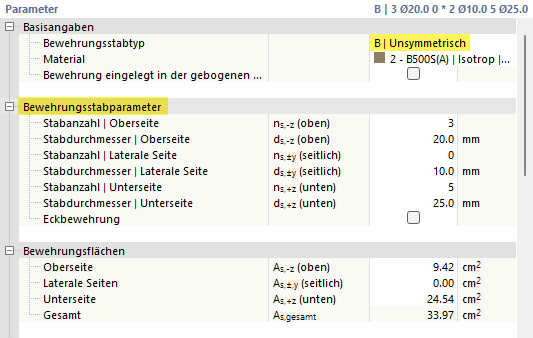

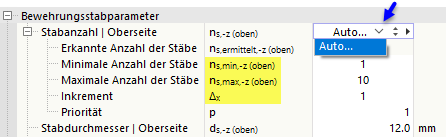

Bewehrungsstabparameter für unsymmetrische Bewehrung

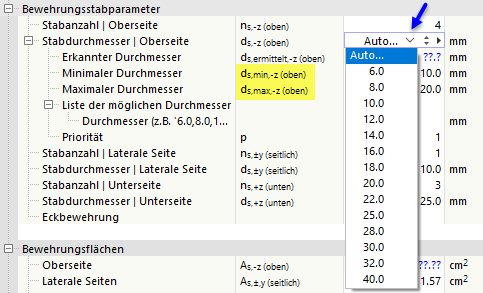

Legen Sie die 'Stabanzahl' n_s und den 'Stabdurchmesser' d_s der Längsbewehrung fest. Bei den Bewehrungsstabtypen 'Linie' und 'Einzeln' können Sie auch den Versatz der Bewehrungsstäbe definieren. Dieser Wert kann auf den Bügel, die Betondeckung oder die Querschnittsränder bezogen werden (siehe auch Kategorie Zusätzlicher Bewehrungsversatz). Die Grafik bietet hier eine gute Kontrollmöglichkeit.

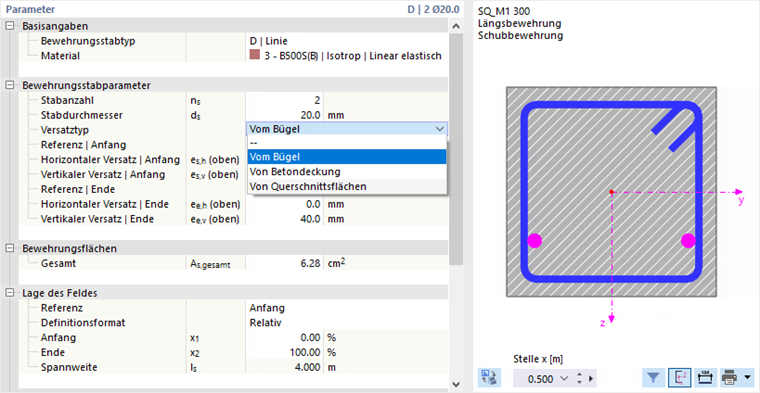

Bezug des Versatzes für Zulagebewehrung auswählen

Bewehrungsflächen

In dieser Kategorie erhalten Sie Informationen über die Querschnittsflächen der eingelegten Bewehrung (siehe Bild Bewehrungsstabparameter). Diese sind hilfreich, wenn Sie nach einer ersten Berechnung feststellen, dass einzelne Nachweise mit der vorhandenen Bewehrung nicht eingehalten sind. Sie können dann den Verlauf der erforderlichen bzw. nicht abgedeckten Bewehrung überprüfen, mit der Information in diesem Dialog abgleichen und anschließend den Durchmesser oder die Anzahl der Stäbe entsprechend anpassen.

Lage des Feldes

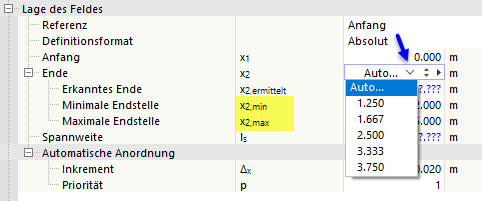

In dieser Kategorie geben Sie an, wo das 'Feld' mit der Längsbewehrung im Stab angeordnet wird. Sie können diese Lage mit einer 'Referenz' auf den Anfang, das Ende oder eine x-Stelle definieren. Wählen Sie die entsprechende Option in der Liste aus, um den Bezugspunkt für die Lage des Feldes festzulegen.

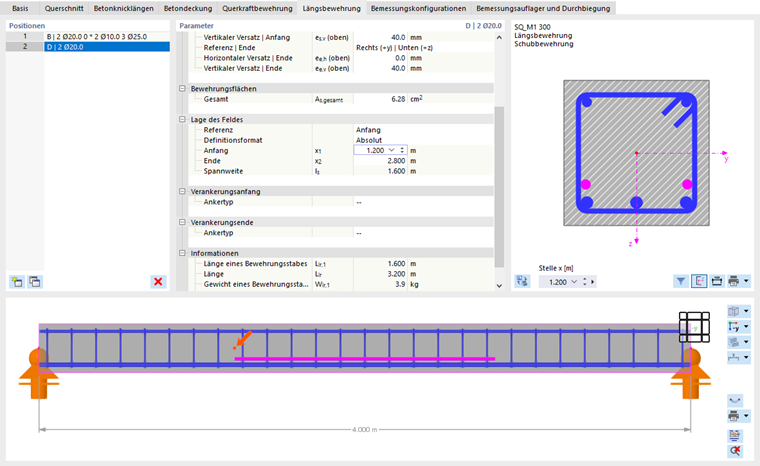

Lage des Feldes auf Stabanfang bezogen definieren (Definitionsformat 'Absolut')

Mit einem 'Feld' haben Sie die Möglichkeit, eine Zulagebewehrung in einem Stababschnitt anzuordnen und damit eine lokal nicht abgedeckte erforderliche Längsbewehrung vorzusehen.

Bei einer Referenz auf den 'Anfang' des aktuellen Stabes sind die Feldabstände mit positiven, bei einer Referenz auf das 'Ende' des Stabes mit negativen Vorzeichen einzugeben.

Falls der Stab durch einen Knoten des Typs 'Auf Stab' geteilt ist (der den Stab im Gegensatz zu einem Standardknoten nicht trennt), können Sie das Feld auch auf diesen internen Knoten bezogen definieren.

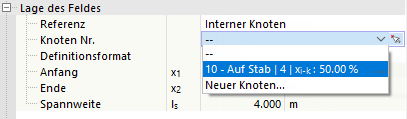

Feld mit Referenz auf internen Knoten definieren

Des Weiteren können Sie mit dem 'Definitionsformat' steuern, ob die Abstände absolut in Längen- oder relativ in Prozentangaben festzulegen sind.

Geben Sie den 'Anfang' x₁ und das 'Ende' x₂ des Feldes an. Die 'Spannweite' l_s des Feldes stellt damit die Länge des Längsbewehrung im Stab dar.

Zusätzlicher Bewehrungsversatz

Diese Kategorie ist bei den Bewehrungsstabtypen 'Symmetrisch', 'Unsymmetrisch' und 'Gleichmäßig umlaufend' verfügbar. Damit können Sie die Längsbewehrung im Stab individuell positionieren.

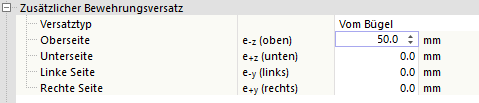

Bewehrung auf Bügel bezogen versetzen

Wählen Sie in der Liste den 'Versatztyp' auf, der den Bezug der Abstände regelt. Folgende Möglichkeiten stehen zur Auswahl:

• 'Vom Bügel': Die Abstände e_z und e_y beziehen sich auf den inneren Rand der definierten Bügel.
• 'Von Betondeckung': Der Versatz der Längsbewehrung ergibt sich als Abstand von der Außenseite des Querschnitts abzüglich der Betondeckung abzüglich der Abstände e_z und e_y.
• 'Von Querschnittsfläche': Der Versatz der Längsbewehrung ergibt sich als Abstand von der Außenseite des Querschnitts abzüglich der Abstände e_z und e_y.

Verankerungsanfang / Verankerungsende

Für die Nachweise der Verankerungslänge sind Angaben zur Verankerung der Längsbewehrung erforderlich. In der Liste stehen verschiedene Optionen für den 'Verankerungsanfang' und das 'Verankerungsende' zur Auswahl.

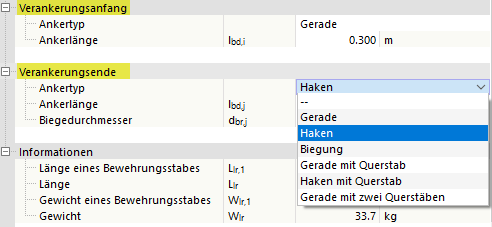

Ankertyp auswählen

Geben Sie für beide Enden die 'Ankerlänge' l_bd und gegebenenfalls den 'Biegedurchmesser' d_br an.

Informationen

Abschließend finden Sie folgende Informationen zur Längsbewehrung der aktuellen Position:

• Länge eines Bewehrungsstabes L_lr,1
• Länge aller Bewehrungsstäbe L_lr als Summe
• Gewicht eines Bewehrungsstabes W_lr,1
• Gewicht aller Bewehrungsstäbe W_lr als Summe

Grafik

Rechts sehen Sie den Querschnitt des Stabes, unten den Längsschnitt. Die Funktionen der beiden Grafikbereiche sind im Kapitel Querkraftbewehrung beschrieben.
