Las configuraciones sísmicas (los ajustes detallados para el cálculo sísmico de los componentes estructurales) se gestionan en este cuadro de diálogo.
Para el cálculo de estructuras para la resistencia sísmica según el Eurocódigo, se aplican las reglas de EN 1998-1 [1]. Para el cálculo de estructuras de hormigón, se deben aplicar las reglas de EC 8 además de las de EN 1992-1-1:2004.

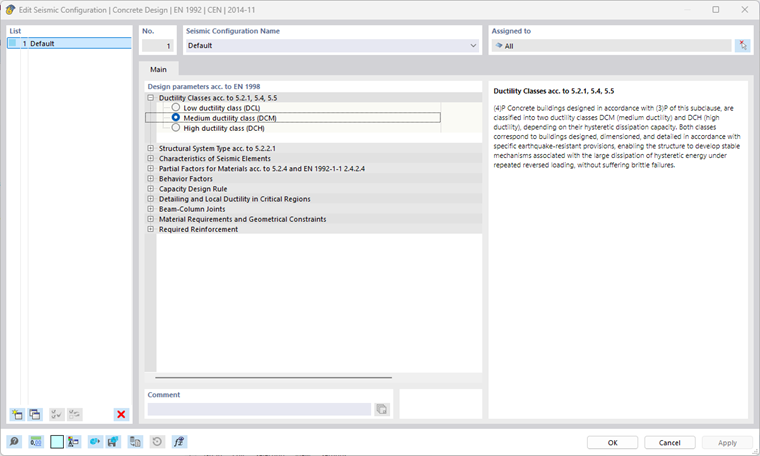

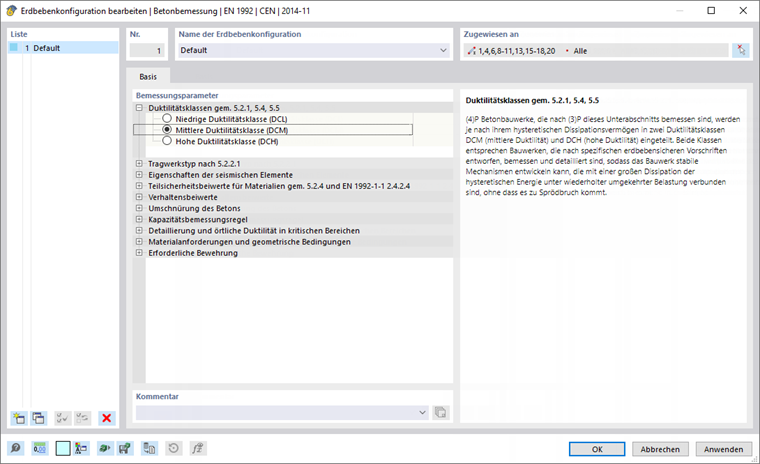

La siguiente figura muestra el cuadro de diálogo para editar las configuraciones sísmicas para EN 1998-1 [1]. La vista reducida de la configuración muestra claramente el contorno de las configuraciones sísmicas.
A continuación, se muestran y describen las secciones individuales de las configuraciones.
clase de ductilidad
En esta sección del cuadro de diálogo, puede establecer la clasificación de ductilidad para los objetos asignados.
Cuanto mayor sea la clase de ductilidad, menor será la carga sísmica equivalente. Sin embargo, cuanto mayor sea la clase de ductilidad, mayores serán los requisitos de cálculo estructural para garantizar la ductilidad. A continuación, se mostrarán las configuraciones para la clase de ductilidad "alta", ya que tienen el mayor alcance. Para las clases de ductilidad "media" y "baja", por otro lado, se omiten algunas de las casillas de verificación.

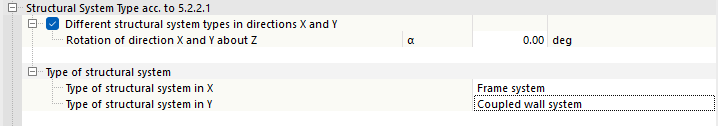

Tipo de sistema estructural
Esta sección le permite asignar un tipo de sistema estructural a la estructura asignada, dependiendo de su comportamiento estructural bajo la acción sísmica horizontal.

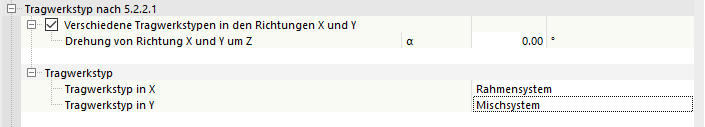

Tipos de sistema estructural diferentes en direcciones X e Y
Use esta opción para definir si se asignan diferentes tipos de estructuras a la estructura para las direcciones X e Y. Al activar esta opción, también se ofrece la especificación de un ángulo de giro α. Puede usarlo, si es necesario, para ajustar el ángulo entre las direcciones horizontales del apoyo principal de la estructura y los ejes horizontales del sistema de coordenadas global.

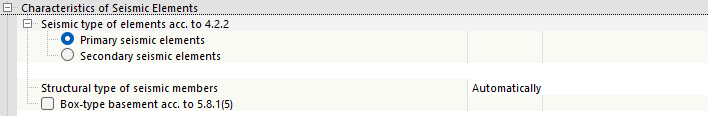

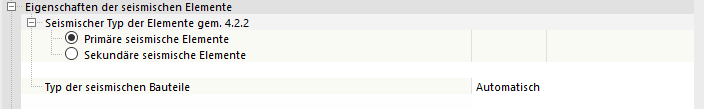

Características de elementos sísmicos
En esta sección del diálogo, puede especificar si los componentes estructurales se van a clasificar como primarios o secundarios con respecto a su participación en la transferencia de las cargas sísmicas. Además, es posible asignar el tipo de componente sísmico para barras.
Coeficientes parciales de seguridad para materiales
Con respecto a los coeficientes parciales de seguridad, puede seleccionar según qué situación de proyecto del estado límite último se van a aplicar los coeficientes parciales. Puede seleccionar entre la situación de proyecto permanente y temporal, así como la situación de proyecto accidental.

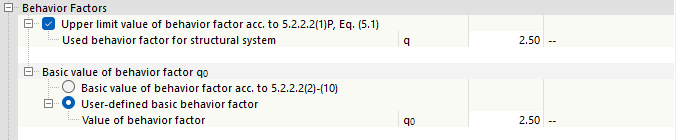

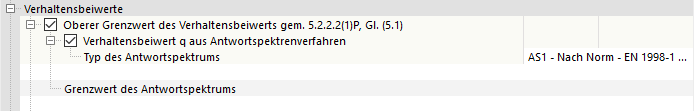

Coeficientes de comportamiento
En esta área, puede activar el cálculo del valor límite para el factor de comportamiento. En el caso del cálculo activado, puede importar el factor de comportamiento existente utilizado del espectro de respuesta definido en el que se basan las cargas dinámicas. Alternativamente, el factor de comportamiento existente se puede definir manualmente.

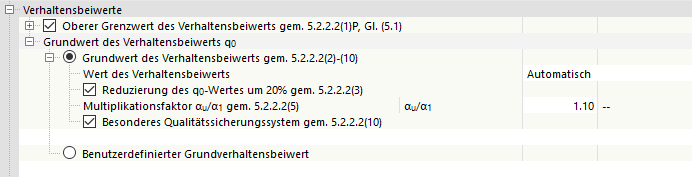

También puede decidir si el valor básico del factor de comportamiento según la norma se debe determinar en el programa o definir manualmente.

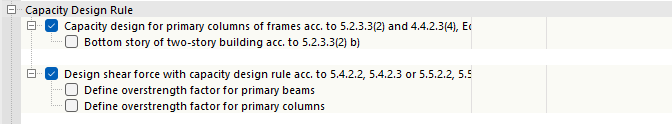

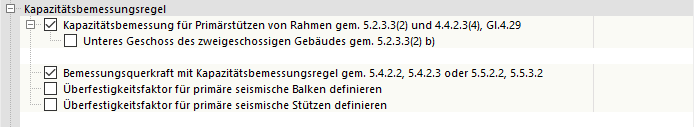

Regla de cálculo de capacidad
Esta configuración le permite activar o desactivar las comprobaciones de diseño para el cálculo de la capacidad. Además, puede definir manualmente los factores de reserva de resistencia, si es necesario.
Detalles y ductilidad local en regiones críticas

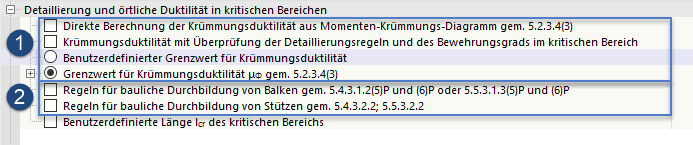

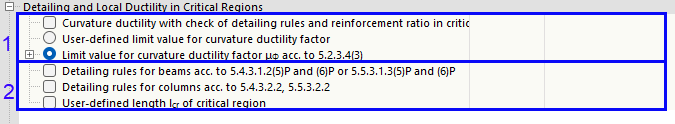

En esta parte de la configuración, puede controlar todos los cálculos de las reglas de construcción. En este caso, es posible activar los cálculos de factor de ductilidad de curvatura suficiente (véase (1) en la siguiente figura) así como del cálculo detallado (véase (2).

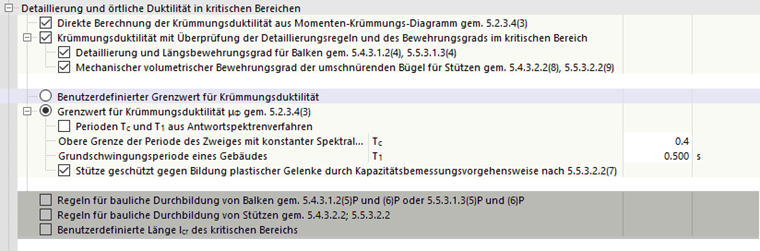

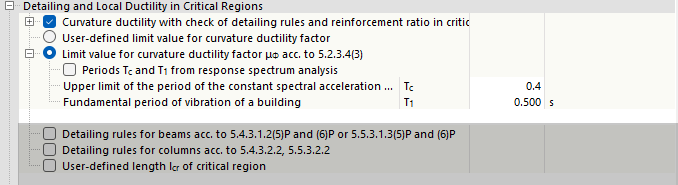

coeficiente de ductilidad en curvaturas
Para el cálculo del factor de ductilidad de curvatura suficiente, es posible el análisis indirecto utilizando las reglas de detalle. Además, puede seleccionar si el valor límite del factor de ductilidad de la curvatura debe ser definido por el usuario o definido según la norma.
Opcionalmente, para determinar el valor límite del factor de ductilidad de curvatura según la norma, se pueden importar los periodos Tc y T1 del espectro de respuesta definido en el que se basan las cargas dinámicas. Como alternativa, puede definir los valores de los períodos manualmente.

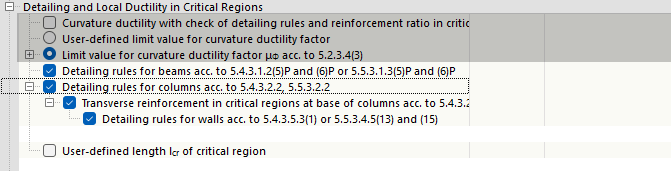

Detalles estructurales
Dentro de estas opciones, es posible activar comprobaciones de diseño estructural detalladas para asegurar la ductilidad local.
Requerimientos de material y coacciones geométricas
En esta sección, puede controlar el cálculo de los requisitos del material y las condiciones geométricas. Se requieren condiciones geométricas según EN 1998-1 para las clases de ductilidad "media" y "alta". Los requisitos para las propiedades del material se deben comprobar para todas las clases de ductilidad.
Armadura necesaria
Puede usar esta casilla para decidir si las comprobaciones de cálculo realizadas de la situación de proyecto sísmica se deben tener en cuenta para el cálculo de la armadura.
Actualmente, los cálculos de capacidad no se consideran en la determinación de la armadura necesaria.
