Este modelo representa um edifício de betão armado apresentado num seminário web gratuito sobre modelação e dimensionamento de estruturas de betão. Foi especialmente concebido para análises de elementos finitos e fornece representações digitais precisas dos detalhes de construção. A utilização no seminário web de 2 de novembro de 2021 (em alemão) e de 3 de novembro de 2021 (em inglês) demonstra aplicações práticas. Assim, o modelo apoia a verificação de conceitos de construção e serve como um exemplo de prática para os utilizadores.
Modelo utilizado em
- Modelação e dimensionamento de estruturas de betão armado no RFEM 6 e no RSTAB 9 | 03.11.2021
- Modelação e dimensionamento de estruturas de betão armado no RFEM 6 e no RSTAB 9 | 09.06.2022
- Modelação e dimensionamento de estruturas de betão armado no RFEM 6 e RSTAB 9
- Feliz Natal 2021
- Editar armadura em representantes de barras
- Software de cálculo para estruturas de betão | RFEM 6 e RSTAB 9 da Dlubal Software
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |

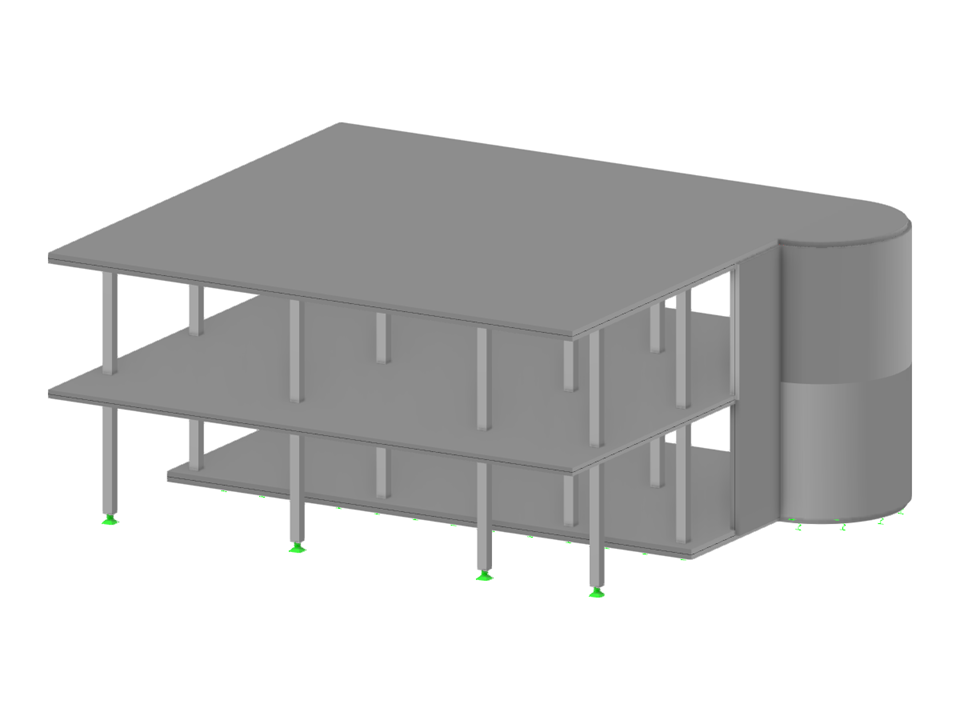

Edifício de betão armado
| Número de nós | 67 |
| Número de linhas | 88 |
| Número de barras | 28 |
| Número de superfícies | 17 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 7 |
| Número de combinações de resultados | 0 |
| Peso total | 386,536 t |
| Dimensões (métricas) | 16,000 x 6,500 x 13,500 m |
| Dimensões (imperial) | 52.49 x 21.33 x 44.29 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
