Ce modèle représente un bâtiment en béton armé présenté lors d’un webinaire gratuit sur la modélisation et le calcul des structures en béton armé. Il a été spécialement conçu pour les analyses par éléments finis et offre des représentations numériques précises des détails de construction. Utilisé lors du webinaire du 2 novembre 2021 (allemand) et du 3 novembre 2021 (anglais), il montre des applications pratiques. Le modèle soutient la vérification des concepts de construction et sert d’exemple d’entraînement pour les utilisateurs.
- Modélisation et calcul de structures en béton armé dans RFEM 6 et RSTAB 9
- RFEM 6 | Étudiants | Introduction à la vérification du béton armé
- Modélisation et calcul de structures en béton armé dans RFEM 6 et RSTAB 9
- Modélisation et calcul de structures en béton armé dans RFEM 6 et RSTAB 9
- Joyeux Noël 2021
- Modélisation et calcul de structures en béton armé dans RFEM 6 et RSTAB 9
- Modification des armatures des barres représentatives
- Logiciels de calcul pour les structures en béton | RFEM 6 et RSTAB 9 de Dlubal Software
- RFEM 6 | Étudiants | Introduction à la vérification du béton armé | 30 septembre 2022
5 étoiles | ||
4 étoiles | ||
3 étoiles | ||
2 étoiles | ||
1 étoile |

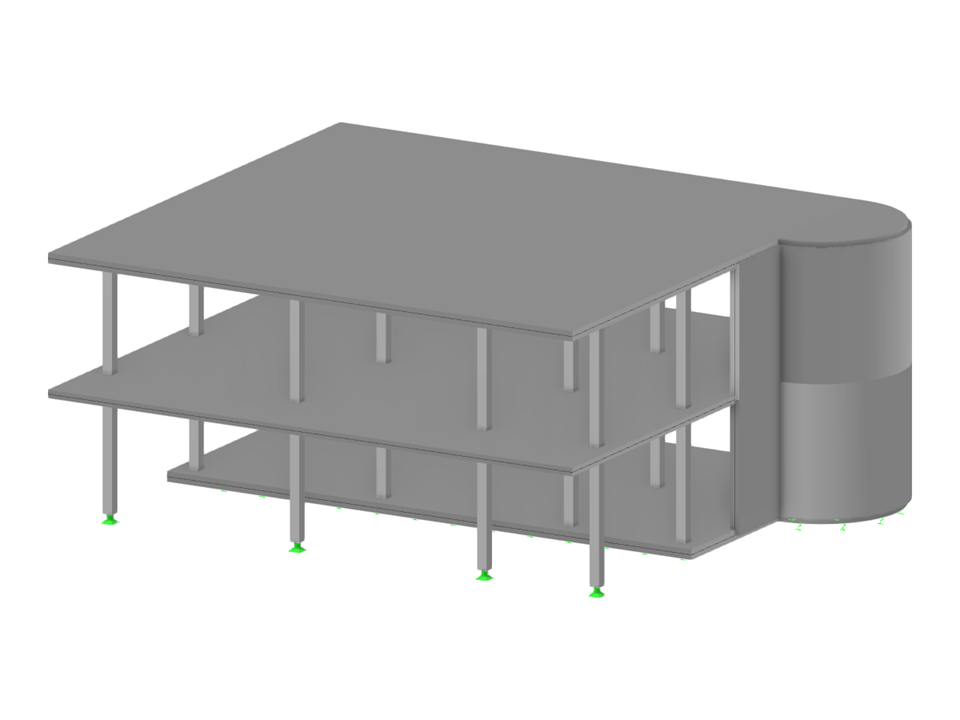

Bâtiment en béton armé
Nombre de nœuds | 67 |
Nombre de lignes | 88 |
Nombre de barres | 28 |
Nombre de surfaces | 17 |
Nombre de solides | 0 |
Nombre de cas de charge | 4 |
Nombre de combinaisons de charges | 7 |
Nombre de combinaisons de résultats | 0 |
Poids total | 386,536 t |
Dimensions (métrique) | 16,000 x 6,500 x 13,500 m |
Dimensions (impériales) | 52.49 x 21.33 x 44.29 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
![Illustration of equivalent lateral force method for seismic analysis in structural engineering](/fr/webimage/055369/4380305/Frame_1000003522_(1).png?mw=512&hash=4a84cbc5b1eacf1afb4217e8e43c5cb50ed8d827)
![Vérification de murs porteurs avec les solutions logicielles Dlubal.](/fr/webimage/054015/4244851/15-11-_2024_13-31-12.png?mw=512&hash=3bc65503bd6f0b043fe293fa045ddd072fff39a9)
![Poteau avec plaque d’assise](/fr/webimage/052897/4141188/1_Showbild.png?mw=512&hash=9d511a52504962e2dfc9cf9649cd27a402f3cad9)
![KB 1892 | Vérification à long terme de la flèche du béton selon l’ACI 318 et la CSA A23.3](/fr/webimage/052511/4079983/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![Fonctionnalité 002670 | Vérification à la fatigue selon le Chapitre 6.8 de l'EN 1992-1-1](/fr/webimage/043976/3670815/43976-FR.png?mw=512&hash=9f26b7f8f361cb8dcad1cf94a2f89197c95d0b9f)
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.
![Fonctionnalité 002671 | Analyse sismique selon l'EC 8 pour les barres en béton armé](/fr/webimage/043980/3671725/43980-FR.png?mw=512&hash=f2de4c6fb29cf1c9d8a314b8ab3a64e5e37e1600)
Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :
- Configurations pour l'analyse sismique
- Différenciation entre les classes de ductilité DCL, DCM, DCH
- Possibilité de transférer le coefficient de comportement de l'analyse dynamique
- Vérification de la valeur limite du coefficient de comportement
- Vérifications de la capacité des « Poteau fort - poutre faible »
- Règles pour la vérification de la ductilité en courbure
- Règles pour la ductilité locale.
![Fonctionnalité 002654 | Vérification du béton fibré](/fr/webimage/043225/3674350/43225-FR.png?mw=512&hash=929faf946b686d30dde41c76af102f45cf4c2e26)
Le module complémentaire Vérification du béton vous permet de calculer des composants structuraux en béton fibré selon la directive DAfStb sur le béton fibré.
Cette option est disponible pour la vérification selon l'EN 1992-1-1. La vérification selon les directives DAfStb est effectuée dès qu'un béton de type « béton fibré » est assigné à un composant structural avec des armatures.
Accéder à la vidéo explicative![Fonctionnalité 002652 | Option d'armatures « Épingles » pour la vérification selon l'EN 1992-1-1](/fr/webimage/043170/3674339/43170-FR.png?mw=512&hash=b8157f8a0d5aec19fac78fd37ceef4aa3c414e73)
Dans l'onglet « Armatures d'effort tranchant », vous pouvez sélectionner l'option « Épingles sur les barres d'armatures libres avec sélection active dans le graphique ». Cela vous permet de disposer des épingles supplémentaires sur les barres d'armature libres de l'armature longitudinale.
Vous pouvez activer ou désactiver la position des épingles dans le graphique. Les épingles sont appliquées pour les vérifications à l'ELU et les vérifications des dispositions constructives. Elles sont disponibles pour la vérification selon l'EN 1992-1-1.
Accéder à la vidéo explicative
