Scarica qui il modello di un edificio in cemento armato e aprilo con il software RFEM.
Questo modello è utilizzato nel webinar gratuito "Modellazione e progettazione di strutture in cemento armato in RFEM 6 e RSTAB 9" il 3 novembre 2021 (inglese, il 2 novembre 2021 in tedesco).
Modello utilizzato in
- Modellazione e verifiche di strutture in cemento armato in RFEM 6 e RSTAB 9
- Modellazione e verifiche di strutture in cemento armato in RFEM 6 e RSTAB 9
- Modella e progetta strutture in cemento armato in RFEM 6 e RSTAB 9
- Buon Natale 2021
- Modifica dell'armatura sui rappresentanti aste
- Software per la verifica e l'analisi strutturale di strutture in calcestruzzo | RFEM 6 e RSTAB 9 di Dlubal Software

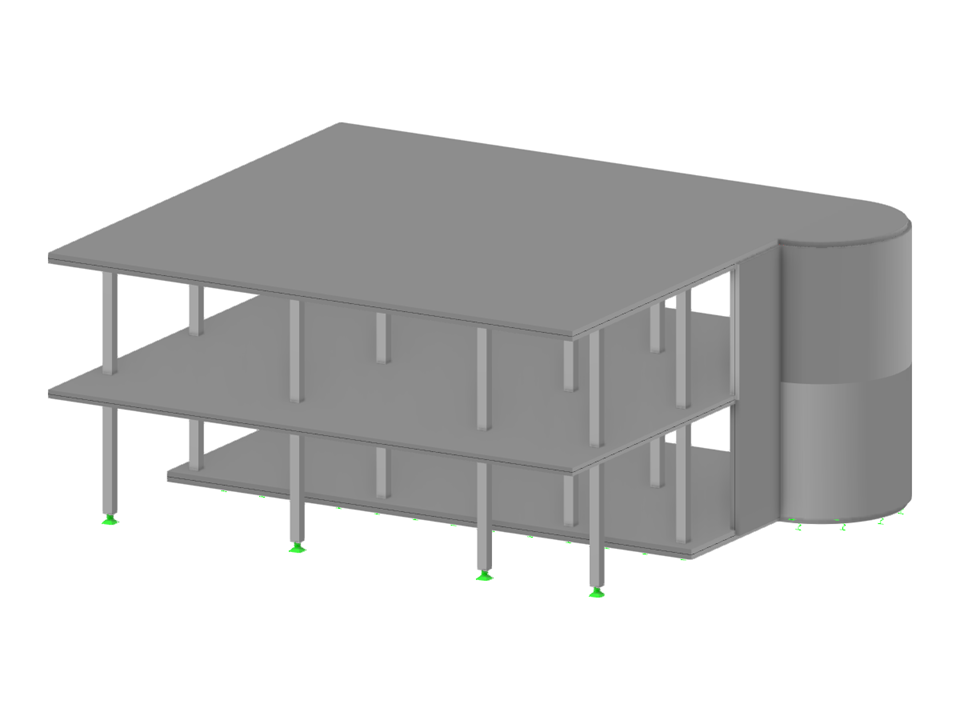

Edificio in cemento armato
| Numero di nodi | 67 |
| Numero di linee | 88 |
| Numero di aste | 28 |
| Numero di superfici | 17 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 7 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 386,536 t |
| Dimensioni (metriche) | 16.000 x 6.500 x 13.500 m |
| Dimensioni (imperiali) | 52.49 x 21.33 x 44.29 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
