Bei der Bemessung mit STAHL möchte ich zwischen den bemessenen Lastfällen blättern, um mir die unterschiedlichen Spannungsverteilungen anzusehen.Wie ist dies möglich?

Q: Bei der Bemessung mit STAHL möchte ich zwischen den bemessenen Lastfällen blättern, um mir die unterschiedlichen Spannungsverteilungen anzusehen.Wie ist dies möglich?

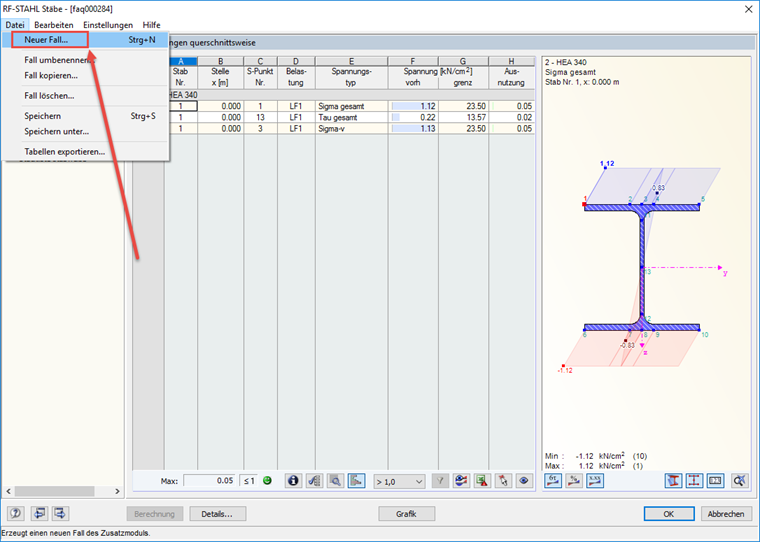

Um die STAHL-Spannungen aus unterschiedlichen Lastfällen vergleichen zu können, müssen die einzelnen Lastfälle verschiedenen Bemessungsfällen zugewiesen werden. Im STAHL-Menü "Datei" → "Neuer Fall" können Sie einen weiteren Bemessungsfall anlegen und den Lastfall zuteilen.Für das Ausdruckprotokoll können Sie dann die Ergebnisse in RFEM/RSTAB so darstellen, dass ein Vergleich der Spannungen gegeben ist.

Question

Bei der Bemessung mit STAHL m&#246;chte ich zwischen den bemessenen Lastf&#228;llen bl&#228;ttern, um mir die unterschiedlichen Spannungsverteilungen anzusehen.Wie ist dies m&#246;glich?

Accepted Answer

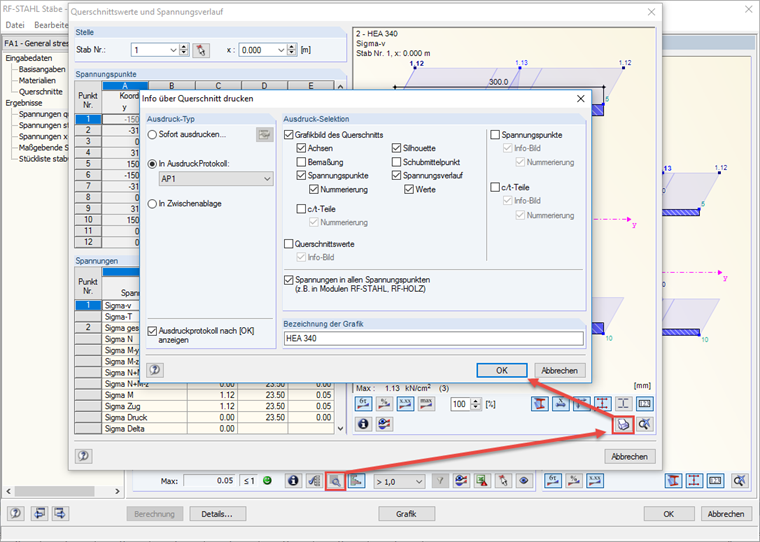

Um die STAHL-Spannungen aus unterschiedlichen Lastf&#228;llen vergleichen zu k&#246;nnen, m&#252;ssen die einzelnen Lastf&#228;lle verschiedenen Bemessungsf&#228;llen zugewiesen werden. Im STAHL-Men&#252; "Datei" → "Neuer Fall" k&#246;nnen Sie einen weiteren Bemessungsfall anlegen und den Lastfall zuteilen.F&#252;r das Ausdruckprotokoll k&#246;nnen Sie dann die Ergebnisse in RFEM/RSTAB so darstellen, dass ein Vergleich der Spannungen gegeben ist.

Spannungsverteilungen in verschiedenen Lastfällen in STAHL

Bei der Bemessung mit STAHL möchte ich zwischen den bemessenen Lastfällen blättern, um mir die unterschiedlichen Spannungsverteilungen anzusehen. Wie ist dies möglich?
