Ao realizar um dimensionamento com o STEEL, gostaria de navegar pelos casos de carga dimensionados para ver as diferentes distribuições de tensões.Como é que realizo isso?

Q: Ao realizar um dimensionamento com o STEEL, gostaria de navegar pelos casos de carga dimensionados para ver as diferentes distribuições de tensões.Como é que realizo isso?

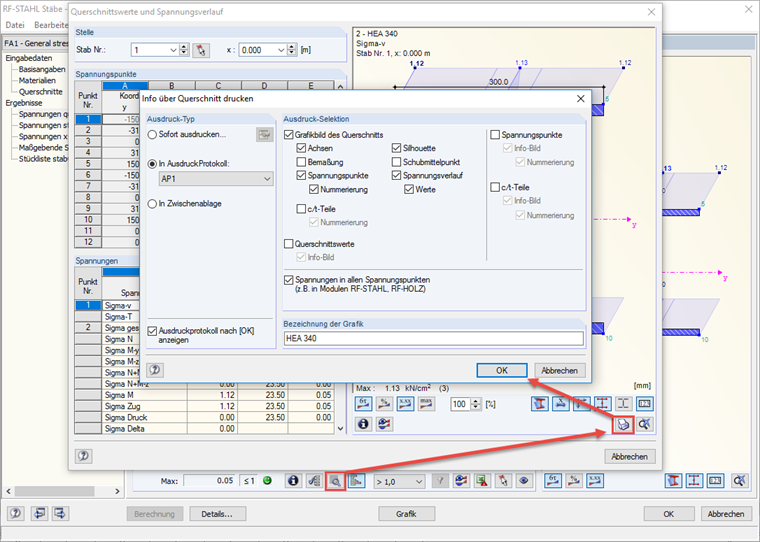

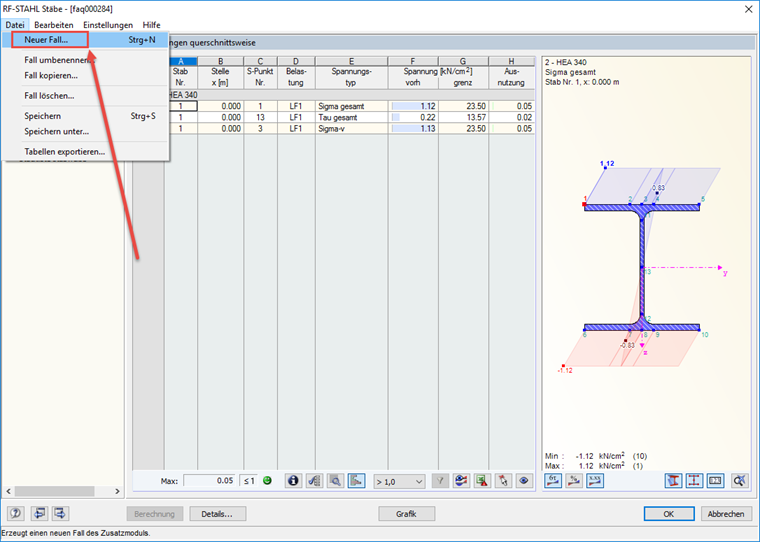

De forma a comparar as tensões do STEEL de diferentes casos de carga, é necessário atribuir os casos de carga individuais a diferentes casos de dimensionamento. Im STAHL-Menü "Datei" → "Neuer Fall" können Sie einen weiteren Bemessungsfall anlegen und den Lastfall zuteilen.Für das Ausdruckprotokoll können Sie dann die Ergebnisse in RFEM/RSTAB so darstellen, dass ein Vergleich der Spannungen gegeben ist.

Question

Ao realizar um dimensionamento com o STEEL, gostaria de navegar pelos casos de carga dimensionados para ver as diferentes distribui&#231;&#245;es de tens&#245;es.Como &#233; que realizo isso?

Accepted Answer

De forma a comparar as tens&#245;es do STEEL de diferentes casos de carga, &#233; necess&#225;rio atribuir os casos de carga individuais a diferentes casos de dimensionamento. Im STAHL-Men&#252; "Datei" → "Neuer Fall" k&#246;nnen Sie einen weiteren Bemessungsfall anlegen und den Lastfall zuteilen.F&#252;r das Ausdruckprotokoll k&#246;nnen Sie dann die Ergebnisse in RFEM/RSTAB so darstellen, dass ein Vergleich der Spannungen gegeben ist.

Distribuições de tensões em diferentes casos de carga no STEEL

Ao realizar um dimensionamento com o STEEL, gostaria de navegar pelos casos de carga dimensionados para ver as diferentes distribuições de tensões. Como é que realizo isso?
