Das Gebäude steht in einer erdbebengefährdeten Region, wo Gebäude aus Holz aufgrund ihrer Beschaffenheit (Leichtigkeit und Duktilität) dazu beitragen, Effekte aus Horizontallasten zu reduzieren. Die Struktur besteht aus einem 6-stöckigen Wandsystem aus Brettsperrholz, das die vertikalen und horizontalen Lasten aufnimmt.

Darüber hinaus sorgte die komplette Vorfertigung der Brettsperrholzplatten dafür, dass die Hauptkonstruktion in 6 Wochen aufgestellt werden konnte. Zudem wurden Wärmebrücken reduziert sowie der Vorteil der Feuchtigkeitsregulierung von Holz, die für ein angenehmes Raumklima sorgt, genutzt.

Die Dlubal-Kunden EGOIN und Estudi M103 SLP arbeiteten unter der Leitung von Blazquez Guanter SLP zusammen, um im Konstruktionsprozess das Bestmögliche herauszuholen. Es wurden dafür die beiden Programme RFEM und RF-LAMINATE eingesetzt, um die orthotrope Steifigkeit und Festigkeit bei der Bemessung des Materials im gesamten statischen Modell zu berücksichtigen. Brettsperrholz besitzt die Eigenschaft, bidirektionalen Lasten standzuhalten, die dazu beitragen, die Steifigkeit im Vergleich zu einem einachsigen statischen System zu erhöhen.

In RFEM können Liniengelenke in einfacher Weise berücksichtigt werden, die auf einer tatsächlichen Verbindungssteifigkeit der Platte basieren, inkl. nichtlinearem Verhalten. In RFEM gibt es Diagramme der Linienkräfte, um sie mit dem Zusatzmodul RF-LIMITS weiter zu bearbeiten und eine Bemessung der Anschlüsse durchzuführen. Das Zusatzmodul RF-DYNAM Pro wurde verwendet, um die Eigenschwingungen zu erhalten und ein modales Antwortspektrenverfahren durchzuführen, das auf einem lokalen Antwortspektrenverfahren nach der spanischen Norm NCSE-02 basiert.

Tragwerksplanung
Blazquez Guanter SLP
Estudi M103 SLP
EGOIN
egoin.com

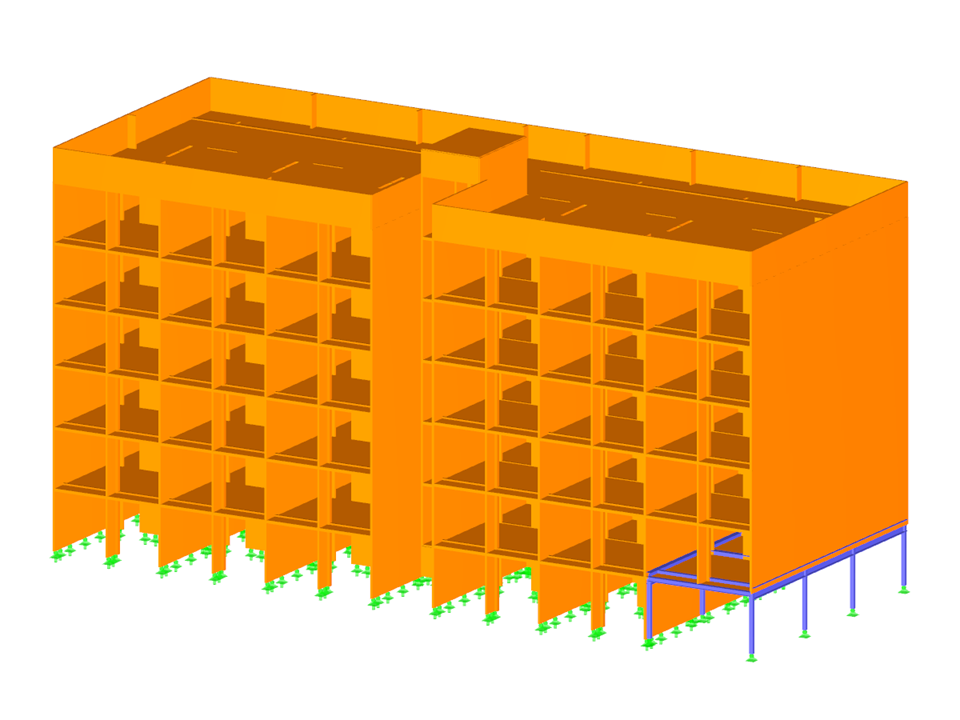

3D-Modell der Wohnanlage in RFEM (© Egoin)
