La structure principale a en outre pu être construite en six semaines grâce à la préfabrication de tous les panneaux en CLT. Les ponts thermiques ont été réduits et les propriétés régulatrices de l'humidité du bois exploitées afin d'assurer des températures agréables à l'intérieur du bâtiment.
Les clients de Dlubal Software EGOIN et Estudi M103 SLP ont collaboré sur la conception du projet sous la direction du bureau d'études Blazquez Guanter SLP. Es wurden dafür die beiden Programme RFEM und RF-LAMINATE eingesetzt, um die orthotrope Steifigkeit und Festigkeit bei der Bemessung des Materials im gesamten statischen Modell zu berücksichtigen. Le CLT a la capacité de supporter des charges bidirectionnelles et permet donc d'obtenir une rigidité supérieure à celle d'une structure uniaxiale.
RFEM offre la possibilité de considérer facilement les articulations linéiques basées sur la rigidité réelle des connexions des panneaux, même en cas de comportement non linéaire. RFEM a été utilisé pour générer les diagrammes des forces linéiques, traitées ensuite à l'aide du module additionnel RF-LIMITS, et pour vérifier les connexions. Le module additionnel RF-DYNAM Pro a été utilisé pour calculer les vibrations propres et effectuer une analyse du spectre de réponse modale selon la norme espagnole NCSE-02.
Calcul de structure
Blazquez Guanter SLP
Estudi M103 SLP
EGOIN
egoin.com

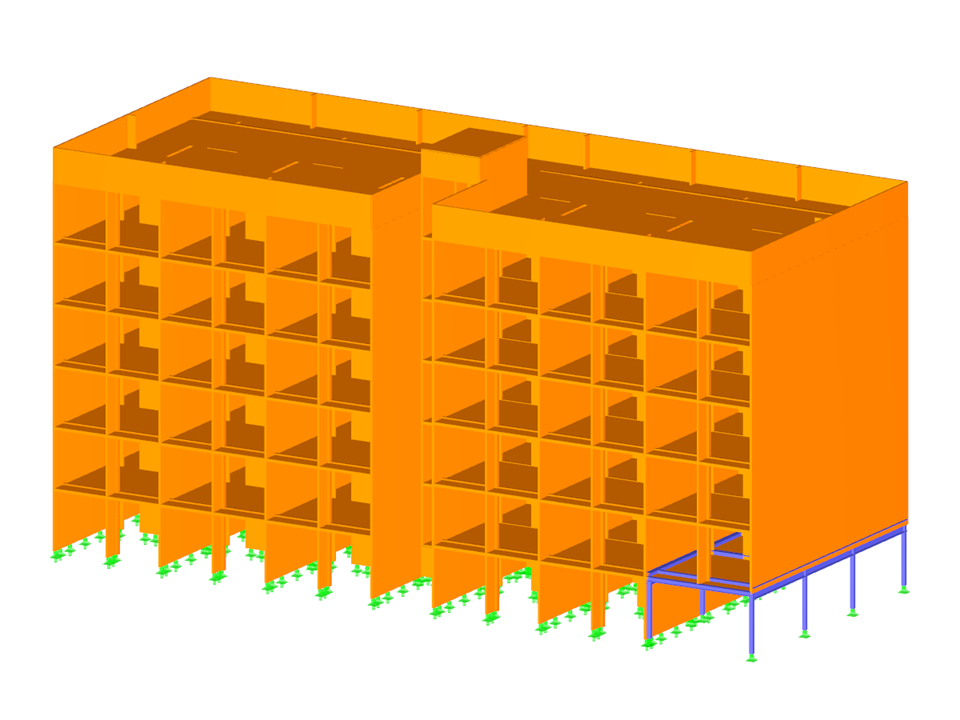

Modèle 3D du bâtiment résidentiel dans RFEM (© Egoin)
Bâtiment résidentiel en CLT
Nombre de nœuds | 2237 |
Nombre de lignes | 3428 |
Nombre de barres | 383 |
Nombre de surfaces | 594 |
Nombre de cas de charge | 8 |
Nombre de combinaisons de résultats | 182 |
Poids total | 495,116 t |
Dimensions (métrique) | 39,408 x 15,390 x 21,725 m |
Dimensions (impériales) | 129.29 x 50.49 x 71.28 feet |
Version du logiciel | 5.23.01 |
Lors de la génération des voiles de cisaillement et des poutres-cloisons, vous pouvez assigner non seulement des surfaces et des cellules, mais également des barres.
Les panneaux OSB sont disponibles pour les États-Unis et le Canada dans RFEM. Les paramètres de matériau sont tirés du manuel « Panel Design Specification » (spécification pour la vérification de panneau).
Avec le type d’épaisseur « Ossature bois », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l’assemblage. Le type d'épaisseur de la plaque de poutre est défini à l'aide du module complémentaire Surfaces multicouches.
Une « ossature bois » vous offre les avantages suivants :
- Possibilité d’un panneau de contreventement sur une ou deux faces
- Calcul automatique du couplage semi-rigide
- Panneau cloué
- Panneau agrafé
- Raideur définie par l’utilisateur
- Représentation sous forme d'objet géométrique 3D complet (lisse haute, lisse basse, montants, panneau, fixations), y compris les excentrements
- Considération des ouvertures via des cellules de surface
- Vérification des éléments structuraux à l’aide du module complémentaire Vérification du bois
- Indépendamment du matériau (par exemple, une cloison sèche avec des profilés formés à froid et des plaques de fibres-gypse)
Le modèle de bâtiment est calculé en deux phases :
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
