Ponadto, dzięki prefabrykowanym płytom CLT czas montażu wyniósł zaledwie 6 tygodni. Zadbano o minimalizację mostków termicznych, dzięki czemu można łatwiej kontrolować poziom wilgotności w panelach i tym samym zapewnić optymalne warunki wewnątrz budynku.
Firmy EGOIN i Estudi M103 SLP, klienci Dlubal, współpracowały podczas całego procesu projektowego pod nadzorem Blazquez Guanter SLP. Es wurden dafür die beiden Programme RFEM und RF-LAMINATE eingesetzt, um die orthotrope Steifigkeit und Festigkeit bei der Bemessung des Materials im gesamten statischen Modell zu berücksichtigen. Drewno CLT ma zdolność przenoszenia obciążeń dwukierunkowych, dzięki czemu istnieje możliwość zapewnienia zwiększonej sztywności konstrukcji, w porównaniu do jednoosiowych układów konstrukcyjnych.
W RFEM z łatwością możliwe było uwzględnienie zwolnień liniowych, bazując na rzeczywistych modelach złącz i uwzględniając ich sztywność oraz zachowanie nieliniowe. Wykresy liniowe sił w złączach również zostały stworzone w RFEM, aby z wykorzystaniem modułu dodatkowego RF-LIMITS móc poprawnie dobrać połączenia na etapie projektowania. Wyznaczenie częstości drgań własnych oraz analizę spektrum odpowiedzi zgodnie z hiszpańską normą NCSE-02 dokonano z wykorzystaniem modułu dodatkowego RF-DYNAM Pro.
Obliczenia konstrukcyjne
Blazquez Guanter SLP
Estudi M103 SLP
EGOIN
egoin.com

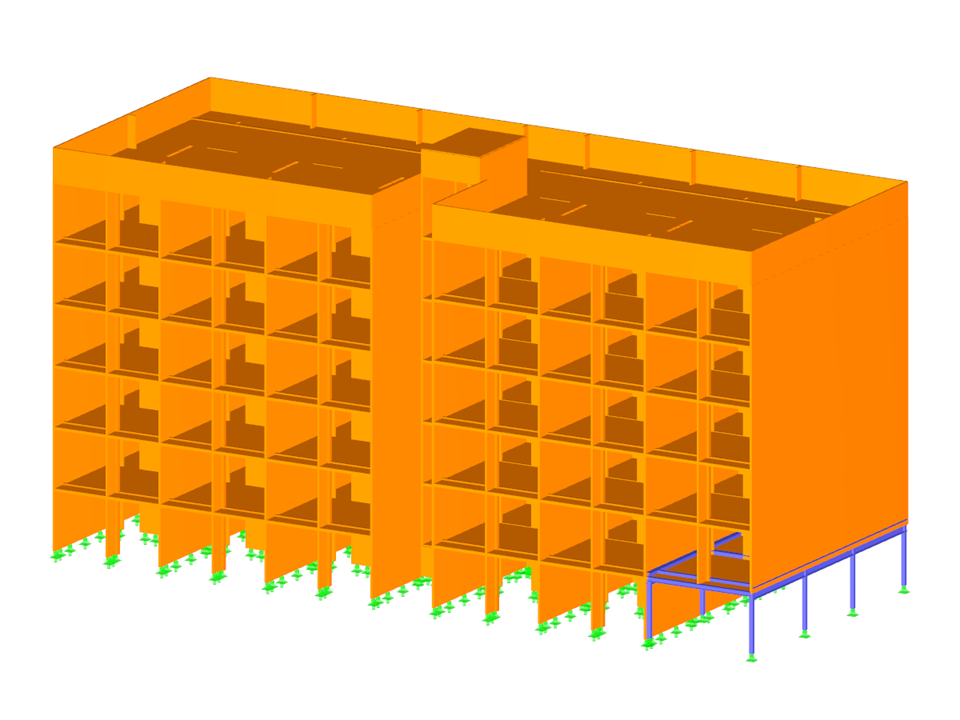

Model 3D budynku mieszkalnego w RFEM (© Egoin)
Budynek mieszkalny z CLT
Liczba węzłów | 2237 |
Liczba linii | 3428 |
Liczba prętów | 383 |
Liczba powierzchni | 594 |
Ilość przypadków obciążenia | 8 |
Liczba kombinacji wyników | 182 |
Ciężar całkowity | 495,116 t |
Wymiary (metryczne) | 39,408 x 15,390 x 21,725 m |
Wymiary (imperialne) | 129.29 x 50.49 x 71.28 feet |
Wersja programu | 5.23.01 |
