Debido a que el edificio está ubicado en una zona sísmica, los materiales de madera pueden reducir el impacto de la carga horizontal gracias a sus características (ligereza y ductilidad). La estructura es un sistema de muros de madera contralaminada (CLT) de 6 pisos que absorbe mejor las cargas verticales y horizontales.
Además, la prefabricación completa de los paneles de CLT redujo el tiempo de montaje a solo 6 semanas. También se redujo el puente térmico, lo cual aumentó el control de la humedad de los paneles para garantizar un clima interior óptimo.
Los clientes de Dlubal, EGOIN y Estudi M103 SLP, trabajaron conjuntamente para el proceso de diseño bajo la responsabilidad de Blazquez Guanter SLP. El programa RFEM, incluyendo el módulo adicional RF-LAMINATE, se utilizó para considerar la rigidez y resistencia ortótropas para el análisis y diseño de la estructura. La madera contralaminada tiene la propiedad de soportar cargas bidireccionales, lo cual ayuda a aumentar la rigidez en comparación con un sistema estructural uniaxial.
En RFEM, se pudieron considerar fácilmente las articulaciones en líneas basadas en la rigidez real de la conexión y el comportamiento no lineal. Los diagramas de esfuerzos lineales también se reprodujeron en RFEM para su consideración posterior en el módulo adicional RF-LIMITS al diseñar las conexiones. El módulo adicional RF-DYNAM Pro se utilizó para calcular las vibraciones naturales y para realizar un análisis modal del espectro de respuesta según la norma española NCSE-02.
Diseño estructural
Blazquez Guanter SLP
Estudi M103 SLP
EGOIN
egoin.com

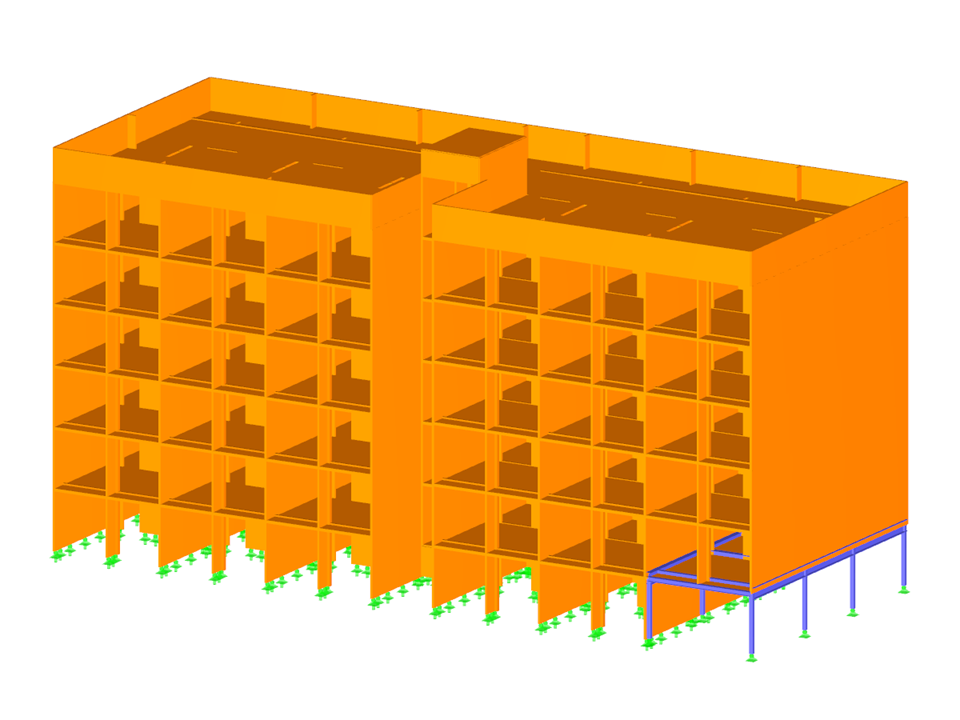

Modelo en 3D del edificio residencial en RFEM (© Egoin)
Además, la prefabricación completa de los paneles de CLT redujo el tiempo de montaje a solo 6 semanas. También se redujo el puente térmico, lo cual aumentó el control de la humedad de los paneles para garantizar un clima interior óptimo.
Los clientes de Dlubal, EGOIN y Estudi M103 SLP, trabajaron conjuntamente para el proceso de diseño bajo la responsabilidad de Blazquez Guanter SLP. El programa RFEM, incluyendo el módulo adicional RF-LAMINATE, se utilizó para considerar la rigidez y resistencia ortótropas para el análisis y diseño de la estructura. La madera contralaminada tiene la propiedad de soportar cargas bidireccionales, lo cual ayuda a aumentar la rigidez en comparación con un sistema estructural uniaxial.
En RFEM, se pudieron considerar fácilmente las articulaciones en líneas basadas en la rigidez real de la conexión y el comportamiento no lineal. Los diagramas de esfuerzos lineales también se reprodujeron en RFEM para su consideración posterior en el módulo adicional RF-LIMITS al diseñar las conexiones. El módulo adicional RF-DYNAM Pro se utilizó para calcular las vibraciones naturales y para realizar un análisis modal del espectro de respuesta según la norma española NCSE-02.
Diseño estructural
Blazquez Guanter SLP
Estudi M103 SLP
EGOIN
egoin.com
Modelo en 3D del edificio residencial en RFEM (© Egoin)
Edificio residencial de CLT
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 2237 |
| Número de líneas | 3428 |
| Número de barras | 383 |
| Número de superficies | 594 |
| Número de casos de carga | 8 |
| Número de combinaciones de resultados | 182 |
| Peso completo | 495.116 t |
| Dimensiones (métricas) | 39,408 x 15,390 x 21,725 m |
| Dimensiones (imperiales) | 129.29 x 50.49 x 71.28 feet |
| Versión del programa | 5.23.01 |
