该建筑位于地震多发地区，由于木结构轻巧、延展性好，所以可以减少水平荷载的影响。 Die Struktur besteht aus einem 6-stöckigen Wandsystem aus Brettsperrholz, das die vertikalen und horizontalen Lasten aufnimmt.
此外，完全预制的正交胶合木板可以确保主体结构在 6 周内建设完毕。 同时木材的使用也减少了热桥效应，并且由于其固有的湿度调节特性，使得室内环境更加舒适宜人。
Dlubal 的客户 EGOIN 和 Estudi M103 SLP 在 Blazquez Guanter SLP 的领导下共同合作完成了设计工作。 Es wurden dafür die beiden Programme RFEM und RF-LAMINATE eingesetzt, um die orthotrope Steifigkeit und Festigkeit bei der Bemessung des Materials im gesamten statischen Modell zu berücksichtigen. 正交胶合木双向均能承载，与单向承载体系相比，刚度得到提高。
在 RFEM 中通过使用线铰可以很容易地模拟出板的实际连接刚度（包括非线性行为）。 RFEM 生成的内力分布图可以用于进一步在附加模块 RF-LIMITS 中的连接设计。 使用了附加模块 RF-DYNAM Pro 来计算固有振动，以及按照西班牙规范 NCSE-02 进行振型反应谱分析。
结构设计
Blazquez Guanter SLP
Estudi M103 SLP
自我
egoin.com

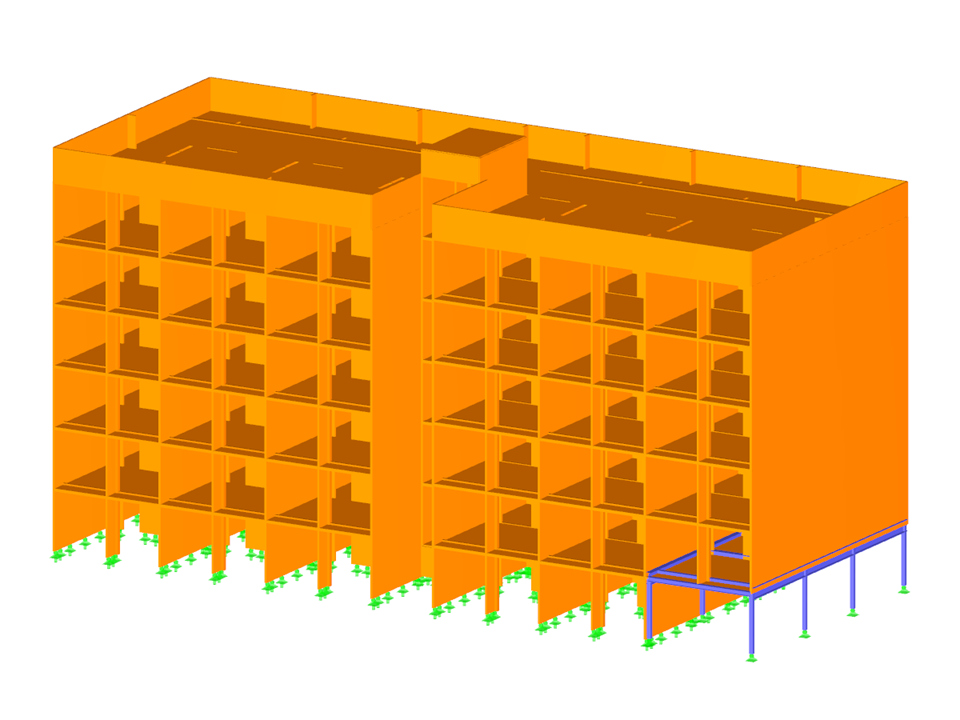

RFEM 中住宅建筑 3D 模型 (© Egoin)
此外，完全预制的正交胶合木板可以确保主体结构在 6 周内建设完毕。 同时木材的使用也减少了热桥效应，并且由于其固有的湿度调节特性，使得室内环境更加舒适宜人。
Dlubal 的客户 EGOIN 和 Estudi M103 SLP 在 Blazquez Guanter SLP 的领导下共同合作完成了设计工作。 Es wurden dafür die beiden Programme RFEM und RF-LAMINATE eingesetzt, um die orthotrope Steifigkeit und Festigkeit bei der Bemessung des Materials im gesamten statischen Modell zu berücksichtigen. 正交胶合木双向均能承载，与单向承载体系相比，刚度得到提高。
在 RFEM 中通过使用线铰可以很容易地模拟出板的实际连接刚度（包括非线性行为）。 RFEM 生成的内力分布图可以用于进一步在附加模块 RF-LIMITS 中的连接设计。 使用了附加模块 RF-DYNAM Pro 来计算固有振动，以及按照西班牙规范 NCSE-02 进行振型反应谱分析。
结构设计
Blazquez Guanter SLP
Estudi M103 SLP
自我
egoin.com
RFEM 中住宅建筑 3D 模型 (© Egoin)
CLT住宅建筑
无法下载
客户项目/只视图
| 节点数目： | 2237 |
| 线的数目 | 3428 |
| 杆件数目： | 383 |
| 面的数目： | 594 |
| 荷载工况数目 | 8 |
| 结果组合数目 | 182 |
| 总重量 | 495,116 t |
| 翘曲区域尺寸 | 39.408 x 15.390 x 21.725 m |
| 软件版本 | 5.23.01 |
