Кроме того, полная сборка CLT панелей позволила сократить монтаж основной конструкции до 6 недель. Более того, данная конструкция помогла уменьшить также термомосты и использовать преимущество древесины для контроля влажности, благодаря чему в здании обеспечивается приятный внутренний климат.
Для максимального усовершенствования процесса разработки данного проекта, объединили свои силы сразу два заказчика компании Dlubal - фирма EGOIN и фирма Estudi M103 SLP, которые работали под руководством компании Blazquez Guanter SLP. К тому же, применение двух программ - RFEM и ее дополнительного модуля RF-LAMINATE позволило учесть в расчетной модели всей конструкции ортотропную жесткость и прочность материала. Помимо того, кросс-ламинированная древесина (CLT) обладает способностью поглощать двунаправленные нагрузки, что приводит по сравнению с одноосной конструктивной системой к увеличению жесткости.
В программе RFEM затем можно легко учесть и линейные шарниры, основанные на фактической жесткости соединения плиты, включая ее нелинейное поведение. Более того программа RFEM способна создать также эпюры линейных опор, необходимые для дальнейшей обработки и проведения расчетов соединений в дополнительном модуле RF-LIMITS. Для определения собственных частот и выполнения модального анализа спектра реакций, основанного на результатах местного анализа спектра реакций согласно испанской норме NCSE-02, затем использовался дополнительный модуль RF-DYNAM Pro.
Расчет конструкций
Blazquez Guanter SLP
Estudi M103 SLP
EGOIN
egoin.com

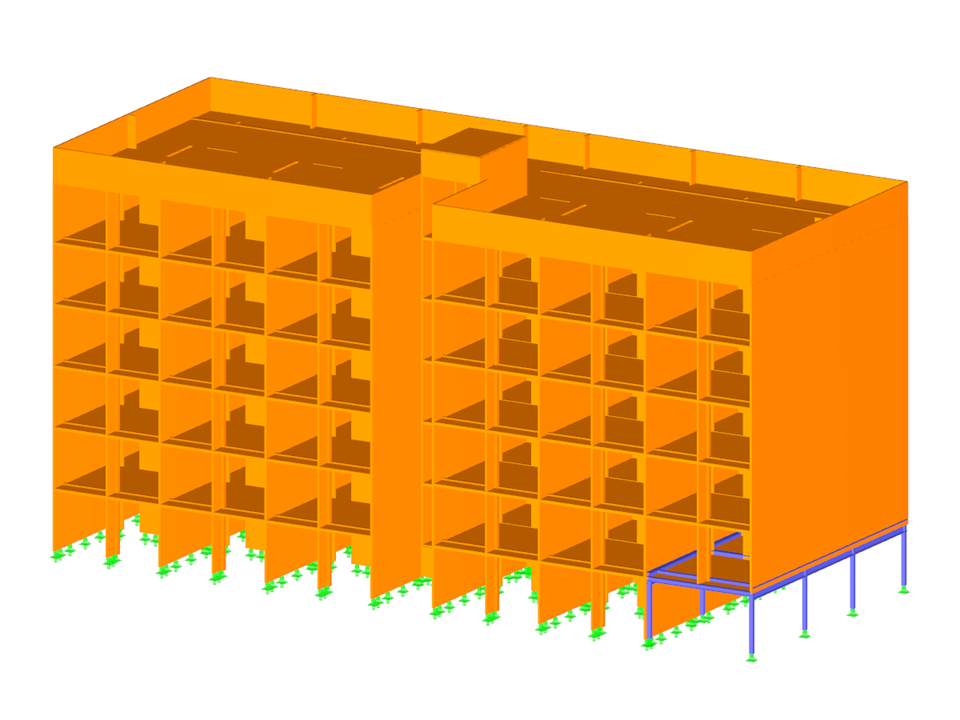

3D модель жилого дома в программе RFEM (© Egoin)
Жилой дом из CLT
Количество узлов | 2237 |
Количество линий | 3428 |
Количество стержней | 383 |
Количество поверхностей | 594 |
Количество загружений | 8 |
Количество расчетных сочетаний | 182 |
Общий вес | 495,116 t |
Размеры (метрические) | 39,408 x 15,390 x 21,725 m |
Размеры (имперские) | 129.29 x 50.49 x 71.28 feet |
Версия программы | 5.23.01 |
