RSTAB 8-Zusatzmodul
HOLZ NBR

HOLZ NBR führt Tragfähigkeits- und Gebrauchstauglichkeitsnachweise nach der brasilianischen Holzbaunorm NBR 7190:1997.

Im Zusatzmodul HOLZ NBR erhalten Sie eine umfangreiche Querschnitts- und eine erweiterbare Materialbibliothek mit den normspezifischen Festigkeitswerten integriert. Neben den Spannungsnachweisen führt HOLZ NBR den Stabilitätsnachweis für Stäbe nach dem Ersatzstabverfahren oder Theorie II. Ordnung. Zudem können Sie die Gebrauchstauglichkeit nachweisen.

Bemessung von Stäben und Stabsätzen aus Holz nach NBR 7190-1997

Gesamtanzahl: 4

RF-/HOLZ NBR | Leistungsmerkmale

Volle Integration in RFEM/RSTAB mit Übernahme aller relevanten Informationen und Schnittgrößen
Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub und kombinierten Schnittgrößen
Stabilitätsnachweise für Biegedrillknicken und Knicken nach dem Ersatzstabverfahren oder nach Theorie II. Ordnung
Gebrauchstauglichkeitsnachweis in Form einer Durchbiegungsbegrenzung
Brasilianische Materialbibliothek und Querschnittsbibliothek
Benutzerdefinierte Eingabe von Rechteckquerschnitten und Kreisquerschnitten
Optimierung der Querschnitte mit Übergabemöglichkeit nach RFEM/RSTAB
Optionale Übernahme der Knicklängen aus dem Modul RSKNICK bzw. RF-STABIL
Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen, Last- und Ergebniskombinationen
Berücksichtigung der Holzfeuchtebedingungen
Visualisierung des Nachweiskriteriums am RFEM-/RSTAB-Modell
Datenexport zu MS Excel

RF-/HOLZ NBR | Eingabe

Nach dem Aufruf des Moduls sind die zu bemessenden Stäbe/Stabsätze, Lastfälle, Last- oder Ergebniskombinationen für die Nachweise der Tragfähigkeit und der Gebrauchstauglichkeit festzulegen. Die Materialien aus RFEM/RSTAB sind voreingestellt, können in RF-/HOLZ NBR jedoch angepasst werden. In der Bibliothek sind die in der jeweiligen Norm gelisteten Materialkennwerte hinterlegt.

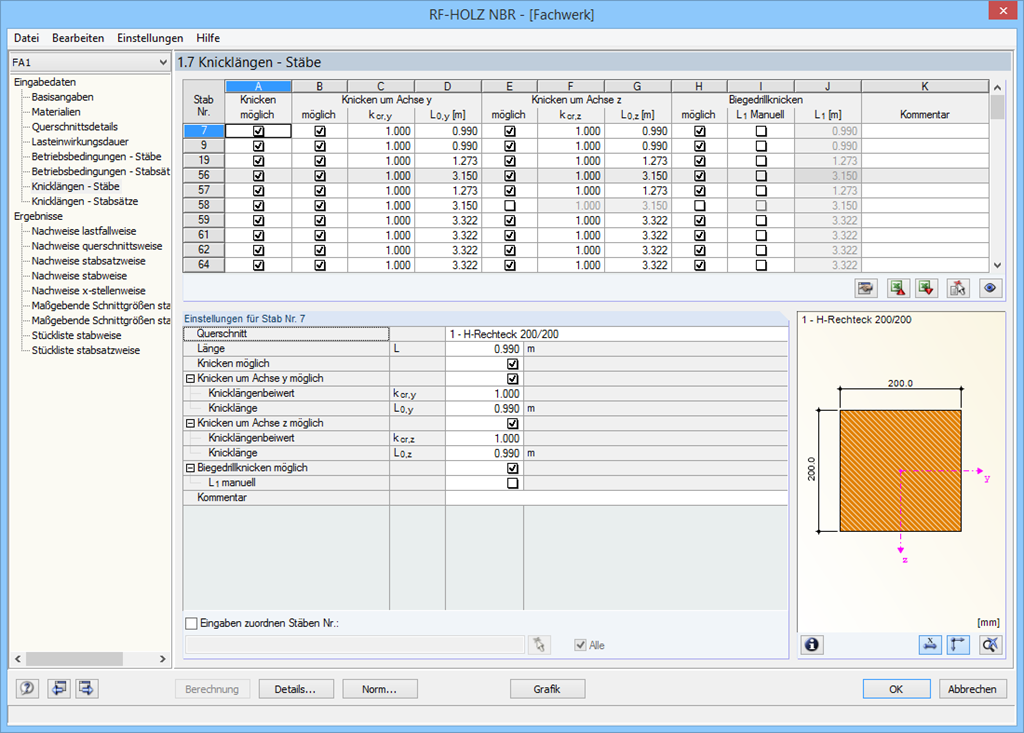

Bei der Überprüfung der Querschnitte kann entschieden werden, ob der in RFEM/RSTAB gewählte Querschnitt oder ein geänderter Querschnitt in der Bemessung berücksichtigt werden soll. Nach der Überprüfung der Querschnitte werden die Klassen der Lasteinwirkungsdauer, die Holzfeuchtebedingungen und der Holzschutz festgelegt.

Für den Verformungsnachweis sind die Bezugslängen der relevanten Stäbe und Stabsätze angegeben. Dabei kann die Richtung des Ausweichens, eine Überhöhung und der Trägertyp berücksichtigt werden.

RF-/HOLZ NBR | Bemessung

Beim Nachweis der Querschnittstragfähigkeit werden Zug und Druck in Faserrichtung, Biegung, Biegung und Zug/Druck sowie Schub aus Querkraft analysiert.

Für den Nachweis knick- und kippgefährdeter Bauteile nach dem Ersatzstabverfahren werden planmäßiger mittiger Druck, Biegung mit und ohne Druckkraft sowie Biegung und Zug berücksichtigt. Es wird die Durchbiegung für Innenfelder und Kragträger ermittelt und der maximal erlaubten Durchbiegung gegenübergestellt.

Separate Bemessungsfälle gestatten eine flexible Analyse für ausgewählte Stäbe, Stabsätze und Einwirkungen sowie für die einzelnen Stabilitätsuntersuchungen.

Bemessungsrelevante Parameter wie z. B. Art der Stabilitätsbemessung, Stabschlankheiten und Grenzdurchbiegung können wie gewünscht angepasst werden.

RF-/HOLZ NBR | Ergebnisse

Nach der Bemessung werden die Ergebnisse in übersichtlichen Tabellen ausgegeben. Alle Zwischenwerte (z. B. Maßgebende Schnittgrößen, Anpassungsfaktoren…) lassen sich abgreifen, wodurch die Nachweise transparent werden. Die Ergebnisse werden nach Lastfällen, Querschnitten, Stabsätzen und Stäben geordnet ausgewiesen.

Wird der Nachweis nicht erbracht, können die betroffenen Querschnitte einen Optimierungsprozess durchlaufen. Dabei ist auch die Übergabe der modifizierten Profile nach RFEM/RSTAB für eine Neuberechnung möglich.

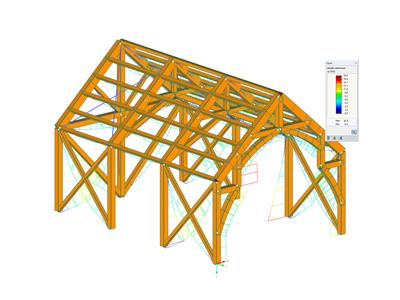

Der Ausnutzungsgrad wird im RFEM-/RSTAB-Modell verschiedenfarbig dargestellt. Dadurch lassen sich kritische oder überdimensionierte Bereiche auf einen Blick erkennen. Die gezielte Auswertung wird auch über die Darstellung der Ergebnisverläufe am Stab oder Stabsatz gewährleistet.

Neben den tabellarischen Ein- und Ausgabedaten einschließlich Bemessungsdetails können sämtliche Grafiken in das Ausdruckprotokoll eingebunden werden. Damit ist die nachvollziehbare und anschauliche Dokumentation gewährleistet. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
