Module additionnel pour RSTAB 8
TIMBER NBR

Le module additionnel TIMBER NBR effectue la vérification à l'état limite ultime et à l'état limite de service selon la norme brésilienne pour les structures en bois NBR 7190:1997.

Le module additionnel TIMBER NBR vous offre une bibliothèque complète de sections et une bibliothèque de matériaux extensible avec les valeurs de résistance spécifiques à la norme. Outre l'analyse des contraintes, TIMBER NBR effectue l'analyse de stabilité des barres selon la méthode de la barre équivalente ou l'analyse du second ordre. Zudem können Sie die Gebrauchstauglichkeit nachweisen.

Vérification des barres et ensembles de barres en bois selon NBR 7190-1997

Nombre total d'articles : 4

RF-TIMBER NBR | Fonctionnalités

Intégration complète dans RFEM/RSTAB avec l'import de toutes les informations nécessaires et les forces internes
Vérification des barres et des barres continues pour la traction, la compression, la flexion, le cisaillement et les efforts internes combinées
Analyse de stabilité au flambement selon la méthode de la barre équivalente ou l'analyse du second ordre
Vérification à l'ELS par limitation des flèches
Bibliothèque de section et de matériaux brésiliens
Entrée personnalisée des sections circulaires ou rectangulaires
Optimisation des sections avec l'option de transfert vers RFEM/RSTAB
Option d'importation des contraintes effectives de RSBUCK ou RF‑STABILITY
Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
Diverses options de filtre et d'arrangement de résultats, y compris la sortie des résultats par barre, section, position x ou cas de charge/combinaisons de charges/combinaisons de résultats
Considération des conditions d'humidité de service
Visualisation du critère de vérification sur le modèle RFEM/RSTAB
Export de données vers MS Excel

RF-TIMBER NBR | Entrée

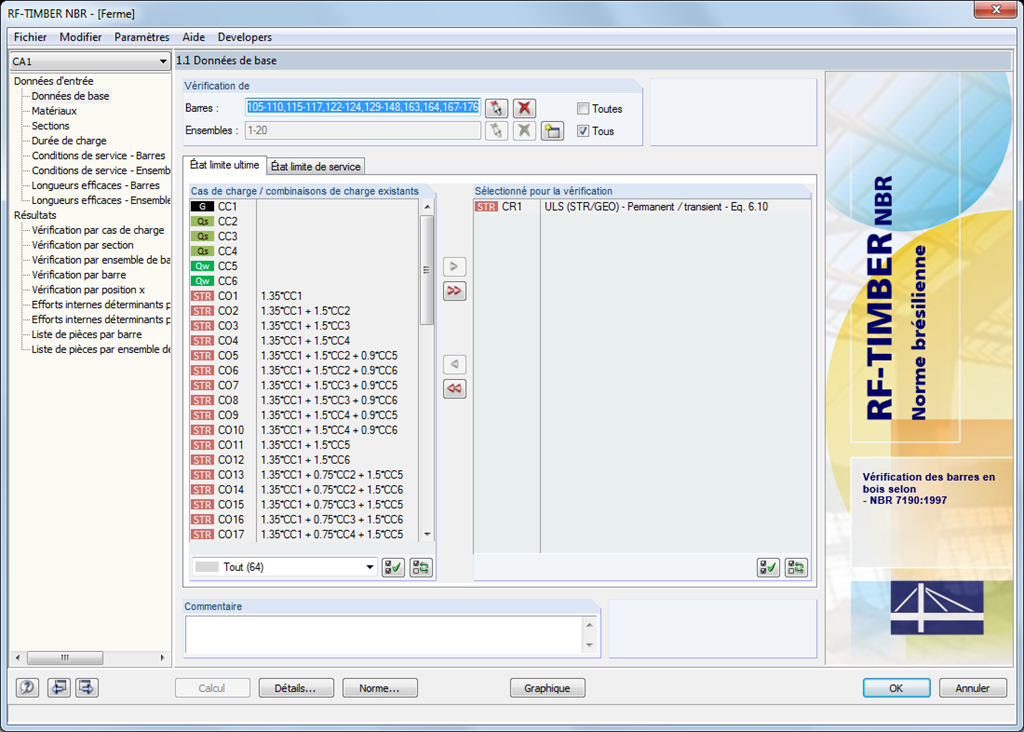

Tout d'abord, vous définissez les barres/ensembles de barres, les cas de charge, les combinaisons de charges ou les combinaisons de résultats que vous voulez prendre en compte pour la vérification à l'état limite ultime ainsi qu’à l'état limite de service. Les matériaux de RFEM/RSTAB sont prédéfinis, mais ils peuvent être ajustés dans RF-/TIMBER NBR. Les propriétés de matériau prescrites respectivement par norme sont stockées dans la bibliothèque de matériaux.

Lors de la vérification des sections, vous pouvez décider si les géométries correspondent à celles de la norme, ou si elles sont définies par l'utilisateur et prises en compte pour la vérification. Après avoir vérifié la section, vous affectez les classes de durée de charge (CDC), les conditions de service et le traitement du bois.

Pour l'analyse de déformation, vous devez spécifier les longueurs de référence des barres et ensembles de barres. En outre, il est possible de considérer la direction du déversement, la contre-flèche et le type de poutre.

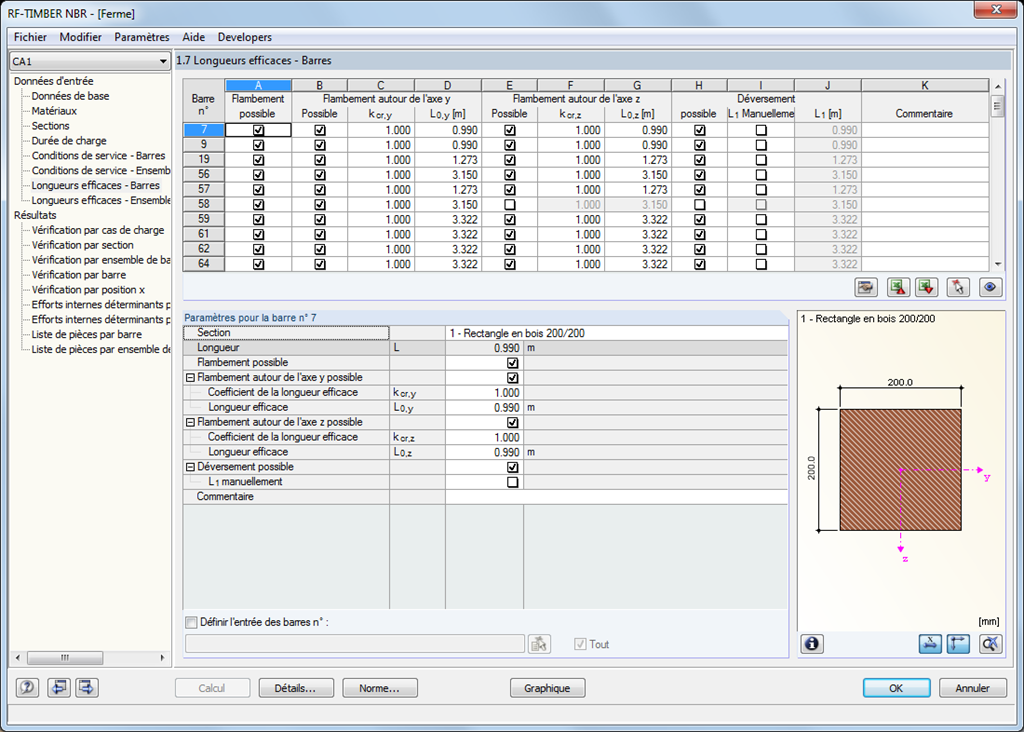

Fenêtre de module 1.7 Longueurs efficaces - Ensemble de barres

RF-TIMBER NBR | Vérification

Lors de la vérification de la résistance de section, RF-/TIMBER AWC analyse la traction et la compression le long du fil, la flexion, la flexion et la traction/compression ainsi que le cisaillement dû à une force de cisaillement.

Si les composants structurels susceptibles au flambement et au flambement latéral sont vérifiés selon la méthode de la barre équivalente, le programme considère la compression axiale, la flexion avec ou sans force en compression, de même que la flexion et la traction. la flèche des travées et des porte-à-faux est comparée à la flèche maximale admissible.

Les cas de vérification séparés permettent une analyse flexible des barres, ensembles de barres et actions sélectionnées, ainsi que les contrôles de stabilité individuels.

Les paramètres de conception tels que le type d'analyse de stabilité, l'élancement des barres ou les limites de vérification peuvent être volontairement définis.

RF-TIMBER NBR | résultats

Une fois le calcul terminé, le module affiche les résultats dans des tableaux de résultats clairement organisés. Toutes les valeurs intermédiaires (par exemple, les efforts internes déterminants, les facteurs d'ajustement, etc.) peuvent être incluses afin de rendre la vérification plus transparente. Les résultats sont triés par cas de charge, section, ensemble de barres et barres.

Si l'analyse échoue, les sections concernées peuvent être modifiées dans une optimisation. Les sections optimisées peuvent également être transférées dans RFEM/RSTAB pour un nouveau calcul.

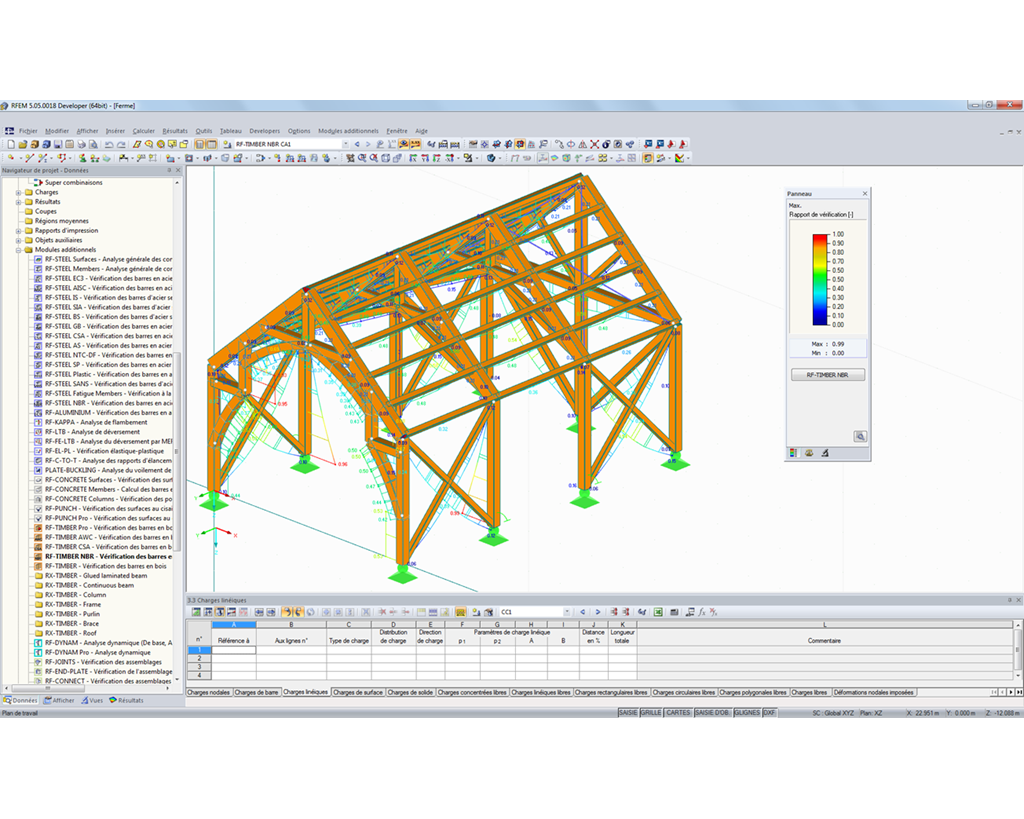

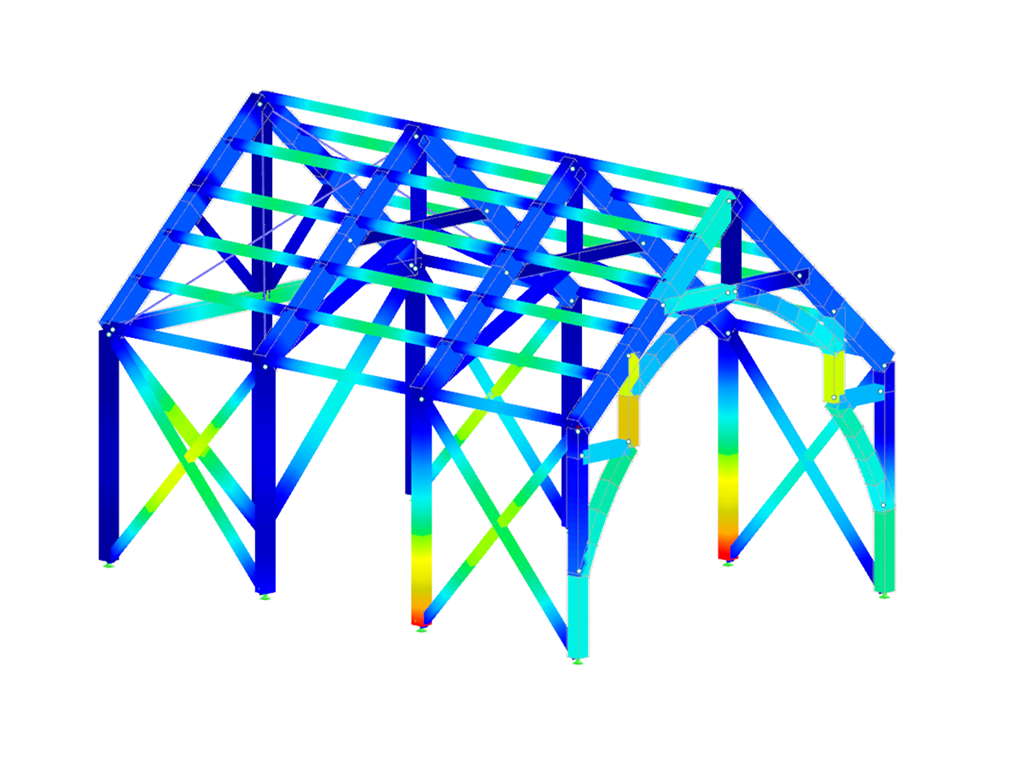

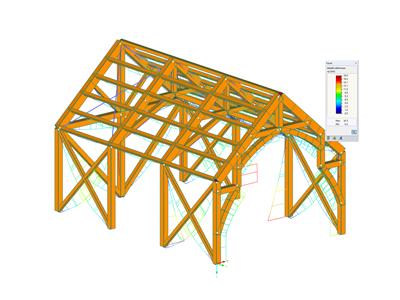

Le rapport de vérification est affiché avec des couleurs différentes dans le modèle RFEM/RSTAB. Vous pouvez ainsi identifier rapidement les zones critiques ou surdimensionnées de la section. De plus, les diagrammes de résultats affichés sur la barre ou sur l'ensemble de barres permettent une évaluation ciblée.

En plus des données d'entrée et des résultats, y compris les détails de vérification affichés dans les tableaux, vous pouvez intégrer tous les graphiques dans le rapport d'impression. De cette manière, une documentation compréhensible et clairement présentée est garantie. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.
