Moduł dodatkowy dla RSTAB 8
TIMBER NBR

TIMBER NBR przeprowadza obliczenia stanu granicznego nośności i użytkowalności dla konstrukcji drewnianych zgodnie z normą brazylijską NBR 7190:1997.

Moduł dodatkowy TIMBER NBR oferuje obszerną bibliotekę przekrojów oraz rozszerzalną bibliotekę materiałów z wartościami wytrzymałości określonymi w normie. Oprócz analizy naprężeń, TIMBER NBR przeprowadza analizę stateczności prętów zgodnie z metodą prętów zastępczych lub według analizy drugiego rzędu. Zudem können Sie die Gebrauchstauglichkeit nachweisen.

Wymiarowanie drewnianych prętów i zbiorów prętów zgodnie z NBR 7190-1997

Ogółem: 4

RF-TIMBER NBR | Funkcje

Pełna integracja z RFEM/RSTAB poprzez import wszystkich istotnych danych i sił wewnętrznych
Wymiarowanie prętów na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
Analiza stateczności dla zwichrzenia i wyboczenia według metody pręta zastępczego lub analizy drugiego rzędu
Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub teorii drugiego rzędu
Brazylijska biblioteka materiałów i przekrojów
Zdefiniowane przez użytkownika wprowadzanie przekrojów prostokątnych i okrągłych
Optymalizacja przekroju z możliwością eksportu do RFEM/RSTAB
Opcjonalny import długości efektywnych z modułów dodatkowych RSBUCK lub RF‑STABILITY
Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
Uwzględnienie wpływu warunków wilgotności drewna
Wizualizacja kryteriów obliczeniowych modelu RFEM/RSTAB
Eksport danych do MS Excel

RF-TIMBER NBR | Wprowadzanie danych

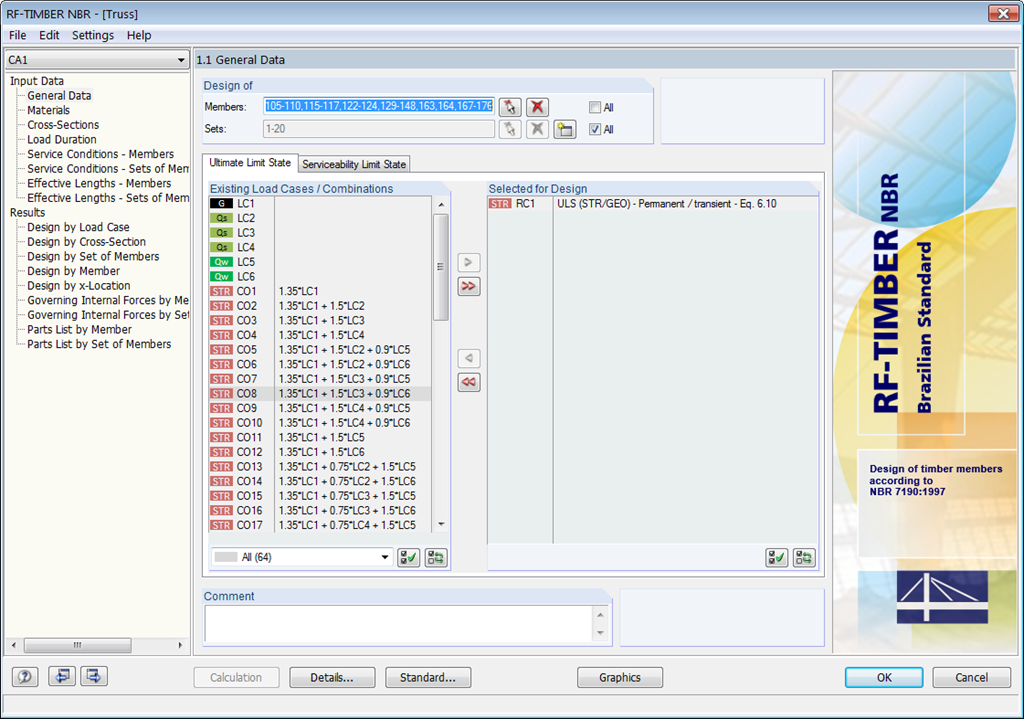

Po otwarciu modułu należy wybrać pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacje wyników dla obliczeń stanu granicznego nośności i użytkowalności. W module wprowadzone są materiały z programu RFEM/RSTAB, które można łatwo zmienić. Właściwości materiałów wymienione w odpowiedniej normie są zawarte w bibliotece materiałów.

Podczas sprawdzania przekrojów można zdecydować, czy wartości obliczeniowe mają być określone normowo czy zdefiniowane przez użytkownika. Następnie można zdefiniować klasy trwania obciążenia, warunki wilgotnościowe oraz obróbkę drewna.

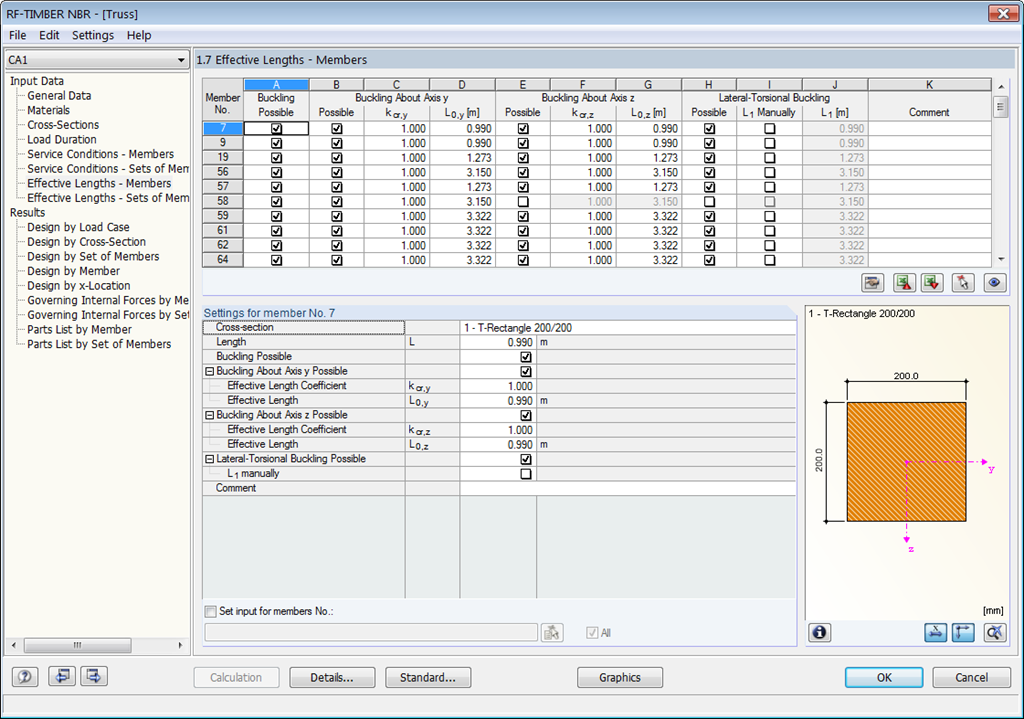

Do analizy odkształceń niezbędne jest ustalenie długości odniesienia odpowiednich prętów i zbiorów prętów. Można też uwzględnić wygięcie w danym kierunku, wygięcie wstępne czy typ belki.

RF-TIMBER NBR | obliczenia

Podczas określania wytrzymałości przekroju, program RF-/TIMBER CSA analizuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie i rozciąganie/ściskanie, jak również ścinanie.

Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie. Ugięcie wewnętrznych przęseł i wsporników jest porównywane z maksymalnym dopuszczalnym ugięciem.

Oddzielne przypadki obliczeniowe pozwalają na elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań, jak również na indywidualne sprawdzenie stateczności.

Parametry istotne dla obliczeń, takie jak typ analizy stateczności, smukłości pręta i ugięcia graniczne, można dowolnie dostosowywać.

RF-TIMBER NBR | Wyniki

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Aby obliczenia były bardziej przejrzyste, można uwzględnić wszystkie wartości pośrednie (np. decydujące siły wewnętrzne, współczynniki korekcyjne itp.). Wyniki są posortowane według przypadków obciążenia, przekrojów, zbiorów prętów i prętów.

Jeżeli analiza nie powiedzie się, przekroje, których to dotyczy, można zmodyfikować w procesie optymalizacji. Zoptymalizowane przekroje można również przenieść do programu RFEM/RSTAB w celu przeprowadzenia nowych obliczeń.

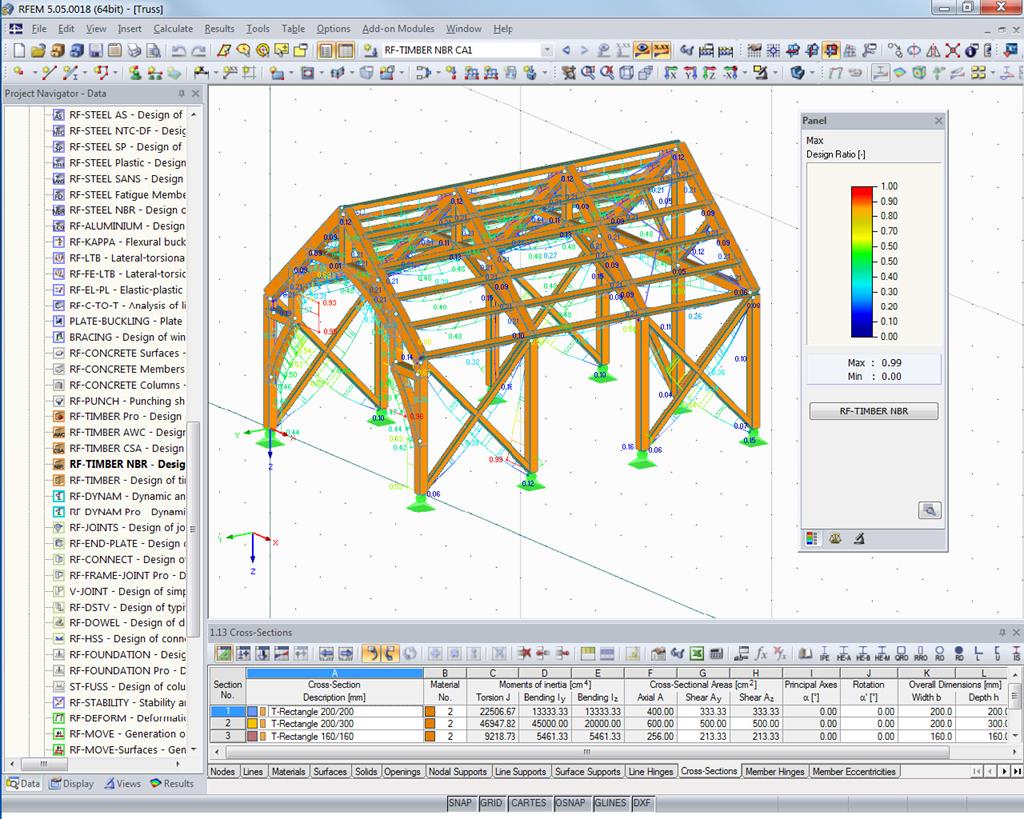

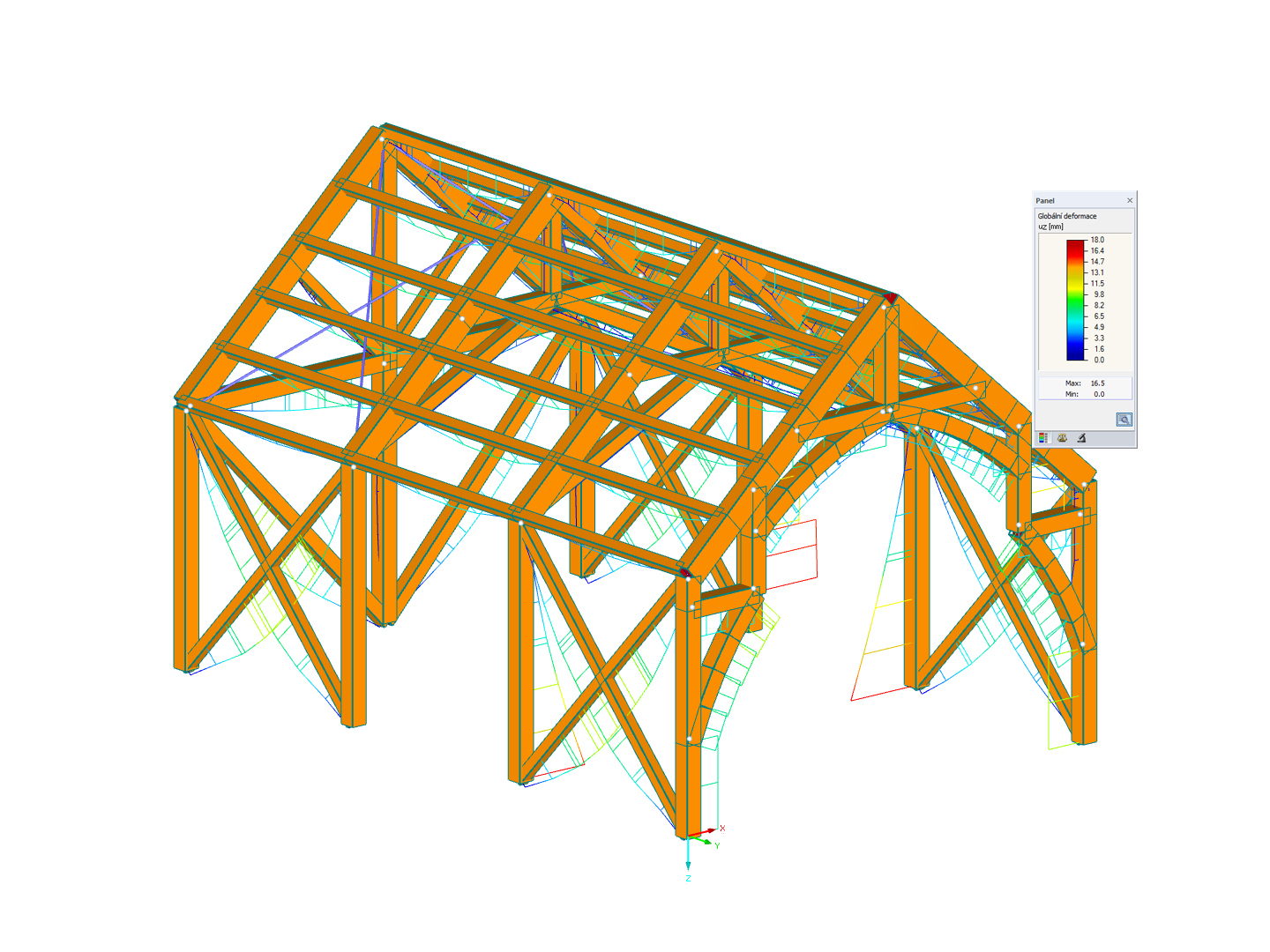

Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.

Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Zawartość i zakres protokołu można wybrać indywidualnie dla poszczególnych obliczeń.
