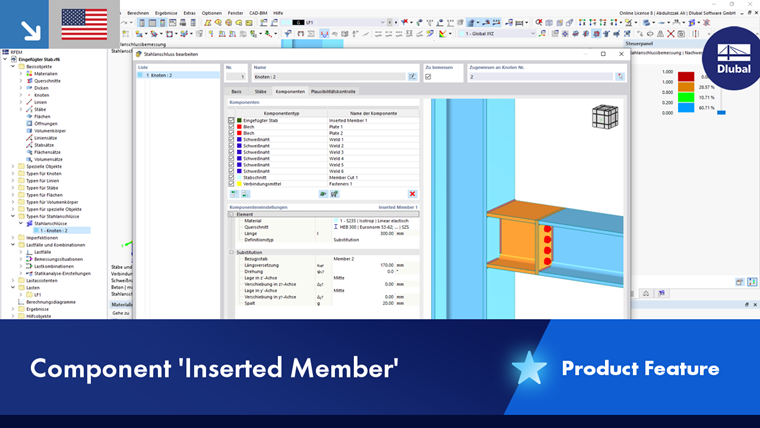

Inserted Member

Use the Inserted Member component to add a member to the joint model, which is only considered for the joint design, not in the model. Die Verbindung zu den anderen Stäben erfolgt über Schweißnähte und Verbindungsmittel.

Um einen eingefügten Stab anzupassen, können Sie die Komponenten Stabschnitt und Stabeditor verwenden. Zusätzlich sind für einen eingefügten Stab Verstärkungselemente wie eine Steife oder Voute möglich.

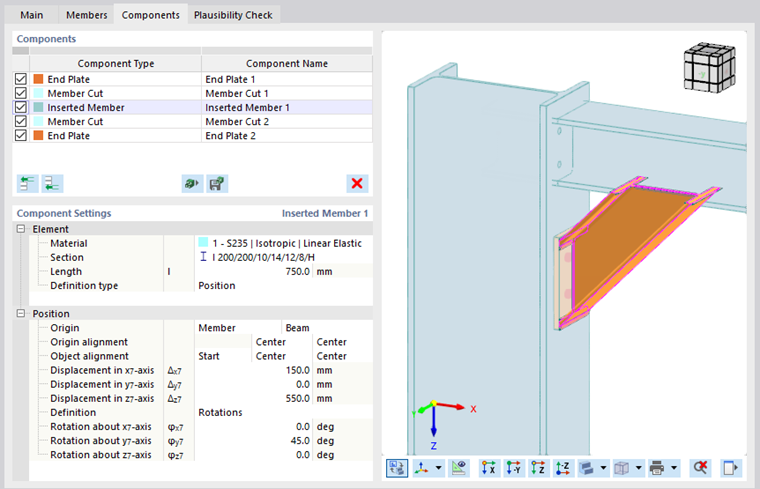

Component Settings for Inserted Member

Element

In dieser Kategorie sind die Eigenschaften des Stabes festzulegen. Select the relevant material from the defined materials or define a new material using the button. Definieren Sie dann den Querschnitt. Verwenden Sie auch hier die Schaltfläche im Eingabefeld, um das Profil in einer Bibliothek auswählen.

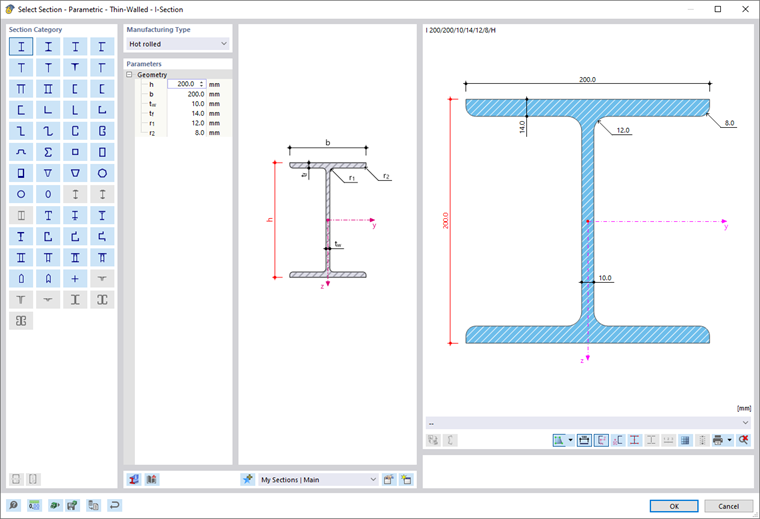

Selecting Section in Library

Im Eingabefeld der 'Länge' geben Sie an, wie lang der eingefügte Stab sein soll. Bei einer Substitution legt dieser Wert fest, um welche Länge der Bezugsstab gekürzt wird.

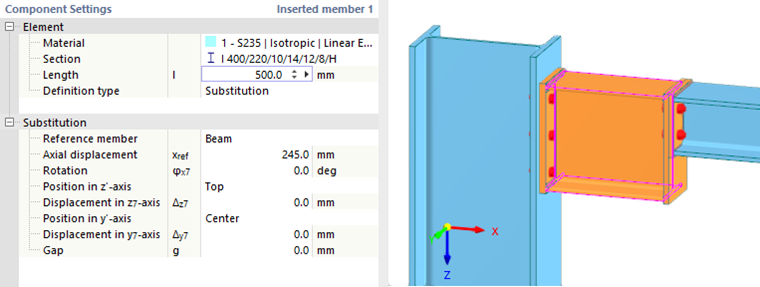

Defining Length of Inserted Member

Für den 'Definitionstyp' stehen in der Liste zwei Möglichkeiten zur Auswahl:

• Location: Ein neuer Stab kann frei eingefügt werden.
• Substitution: Ein Teil eines bestehenden Stabes wird ersetzt.

Die Parameter können Sie dann in der nächsten Kategorie festlegen.

Position

Sie können einen Stab frei einfügen, indem Sie dessen Position definieren.

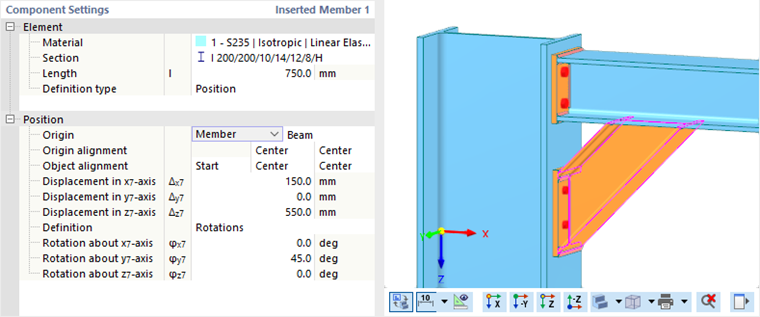

Defining Position of Inserted Member

Legen Sie den Ursprung des Stabes fest. In der Liste des Bezugsobjekte stehen neben Stäben auch Stabplatten, Bleche oder andere Komponenten zur Auswahl. Geben Sie an, wie der Stab ausgerichtet ist. Mit den Verschiebevektoren und Drehwinkeln können Sie seine Lage dann präzise beschreiben.

Substitution

Sie können einen Stab am Ende abschneiden und durch einen fiktiven Stab mit einem anderen Querschnitt ersetzen.

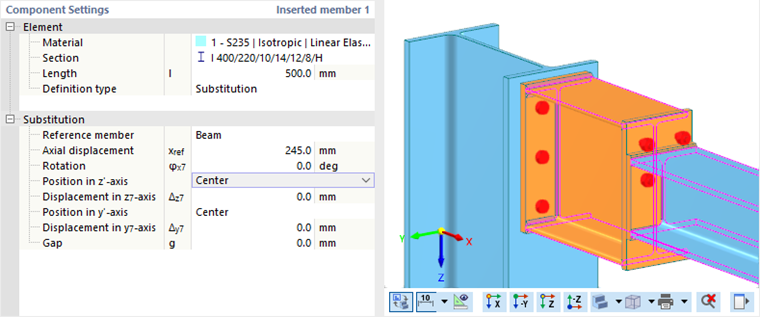

Defining Parameters for Member Substitution

Wählen Sie in der Liste den 'Bezugsstab' aus: Dies ist der Stab, den Sie verkürzen möchten. Die 'Längsversetzung' x_ref beschreibt die Länge, um die der eingefügte Stab vom Endknoten des Stabes zurückspringt.

Die Lage und Verschiebung in Richtung der Achsen y und z können Sie über die entsprechenden Auswahllisten und Werte beschreiben. Die Achsen beziehen sich auf das Koordinatensystem der Stabes, das Sie in der Grafik rechts über die Schaltfläche button.

Falls zwischen dem eingefügten Stab und dem Original ein 'Spalt' vorliegt, geben Sie dessen Breite g an. Der Originalstab wird dann zusätzlich um diesen Wert verkürzt.
