A causa dei nuovi requisiti tecnici, l'investitore Melamin dd Kočevje ha deciso di sostituire la vecchia caldaia a combustibili fossili (Đuro Đakovič, n. 5356) con una nuova caldaia con una capacità totale di 9,8 MW.
Il nuovo sistema per la produzione di vapore è costituito da un sistema di stoccaggio della biomassa, un sistema di trasporto e consegna per il cippato, una caldaia a vapore e un raccoglitore di ceneri.
Il progetto è stato impegnativo sia dal punto di vista tecnologico e che progettuale Anche la costruzione è stata difficile perché è avvenuta mentre la caldaia esistente (Loos, n. 61428) era in funzione. La vecchia caldaia è attualmente è ancora utilizzata per la produzione di vapore, mentre in futuro, sarà usata solo come backup.
AG-inženiring doo
Kočevje, Slovenia
ag-i.si
Modello e deformazione di un locale caldaia in RFEM (© AG-inženiring)
Il nuovo sistema per la produzione di vapore è costituito da un sistema di stoccaggio della biomassa, un sistema di trasporto e consegna per il cippato, una caldaia a vapore e un raccoglitore di ceneri.
Il progetto è stato impegnativo sia dal punto di vista tecnologico e che progettuale Anche la costruzione è stata difficile perché è avvenuta mentre la caldaia esistente (Loos, n. 61428) era in funzione. La vecchia caldaia è attualmente è ancora utilizzata per la produzione di vapore, mentre in futuro, sarà usata solo come backup.
AG-inženiring doo
Kočevje, Slovenia
ag-i.si
Modello e deformazione di un locale caldaia in RFEM (© AG-inženiring)

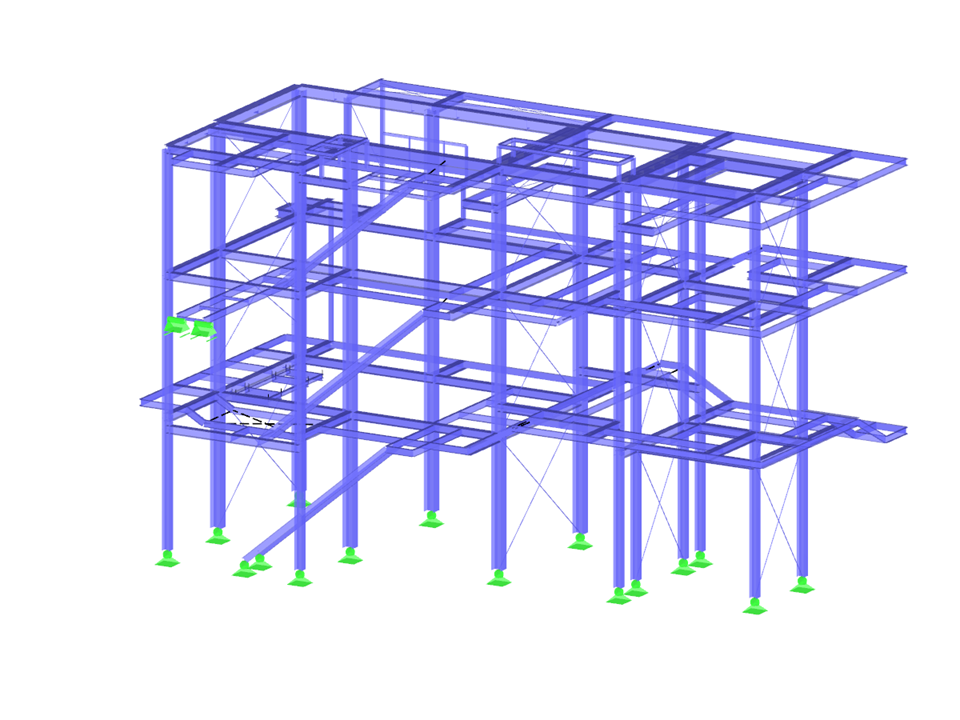

Struttura in acciaio per il locale caldaia
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 351 |
| Numero di linee | 609 |
| Numero di aste | 573 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 12 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 33,804 t |
| Dimensioni (metriche) | 18.515 x 12.194 x 11.564 m |
| Dimensioni (imperiali) | 60.74 x 40.01 x 37.94 feet |
| Versione del programma | 4.10.19 |
