Ze względu na nowe wymagania techniczne, inwestor Melamin dd Kočevje podjął decyzję o wymianie starego kotła na paliwa kopalne (Đuro Đakovič, nr 5356) na nowy o łącznej mocy 9,8 MW.
Nowy system do produkcji pary składa się z systemu magazynowania biomasy, systemu transportu i dostarczania zrębków, kotła parowego oraz urządzenia do zbierania popiołu.
Projekt był wymagający z punktu widzenia technologicznego oraz projektowego. Budowa okazała się także wyzwaniem, ponieważ prace były prowadzone przy jednoczesnym działaniu już istniejącego kotła (Loos, No. 61428), który obecnie jest wykorzystywany do tymczasowej produkcji pary, a w przyszłości będzie służył jako kocioł zapasowy.
AG-inženiring d.o.o.
Kočevje, Słowenia
ag-i.si
Model i odkształcenia kotłowni w RFEM (© AG-inženiring)
Nowy system do produkcji pary składa się z systemu magazynowania biomasy, systemu transportu i dostarczania zrębków, kotła parowego oraz urządzenia do zbierania popiołu.
Projekt był wymagający z punktu widzenia technologicznego oraz projektowego. Budowa okazała się także wyzwaniem, ponieważ prace były prowadzone przy jednoczesnym działaniu już istniejącego kotła (Loos, No. 61428), który obecnie jest wykorzystywany do tymczasowej produkcji pary, a w przyszłości będzie służył jako kocioł zapasowy.
AG-inženiring d.o.o.
Kočevje, Słowenia
ag-i.si
Model i odkształcenia kotłowni w RFEM (© AG-inženiring)

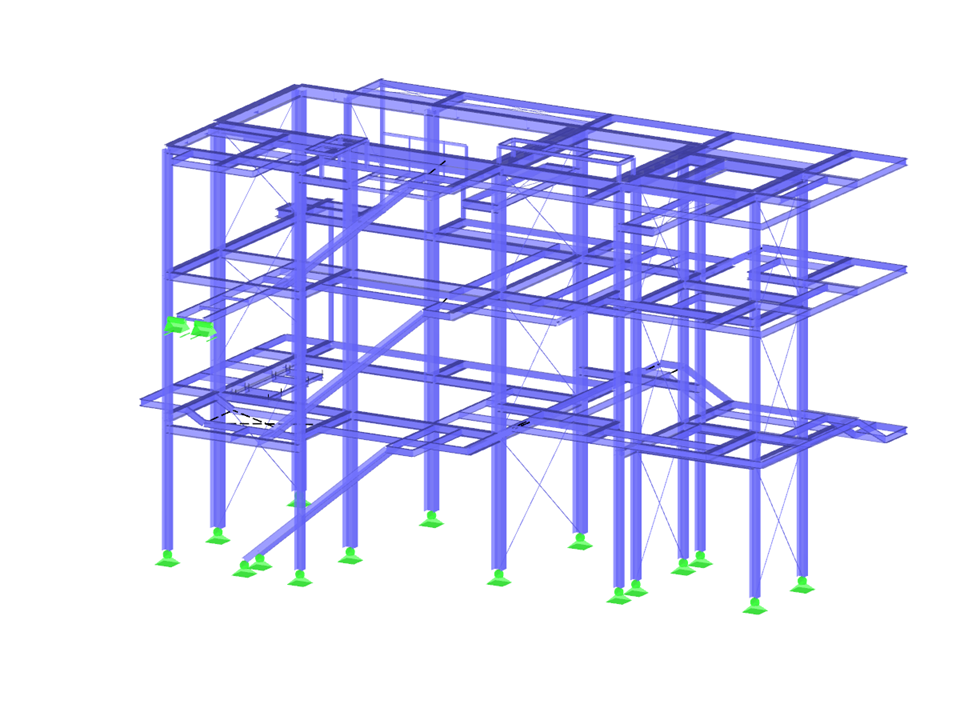

Konstrukcja stalowa kotłowni
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 351 |
Liczba linii | 609 |
Liczba prętów | 573 |
Ilość przypadków obciążenia | 6 |
Ilość KO | 12 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 33,804 t |
Wymiary (metryczne) | 18,515 x 12,194 x 11,564 m |
Wymiary (imperialne) | 60.74 x 40.01 x 37.94 feet |
Wersja programu | 4.10.19 |
