Debido a las nuevas necesidades tecnológicas, el inversor Melamin d.d. Kočevje decidió sustituir la vieja caldera de combustibles fósiles (Đuro Đakovič, No. 5356) con una nueva de una potencia total de 9,8 MW.
El nuevo sistema para la producción de vapor consta de un almacenamiento de biomasa, un sistema de transporte y suministro de astillas, una caldera de vapor y un recolector de cenizas.
El proyecto fue exigente desde el punto de vista tecnológico y de diseño. La construcción fue también exigente ya que se realizó durante el funcionamiento de la caldera existente (Loos, No. 61428). La antigua caldera se usa actualmente para la producción temporal de vapor, mientras que en el futuro solo se usará como un apoyo.
AG-inženiring doo
Kočevje, Eslovenia
ag-i.si
Modelo y deformaciones del edificio de caldera mostrado en RFEM (© AG-inženiring d.o.o.)
El nuevo sistema para la producción de vapor consta de un almacenamiento de biomasa, un sistema de transporte y suministro de astillas, una caldera de vapor y un recolector de cenizas.
El proyecto fue exigente desde el punto de vista tecnológico y de diseño. La construcción fue también exigente ya que se realizó durante el funcionamiento de la caldera existente (Loos, No. 61428). La antigua caldera se usa actualmente para la producción temporal de vapor, mientras que en el futuro solo se usará como un apoyo.
AG-inženiring doo
Kočevje, Eslovenia
ag-i.si
Modelo y deformaciones del edificio de caldera mostrado en RFEM (© AG-inženiring d.o.o.)

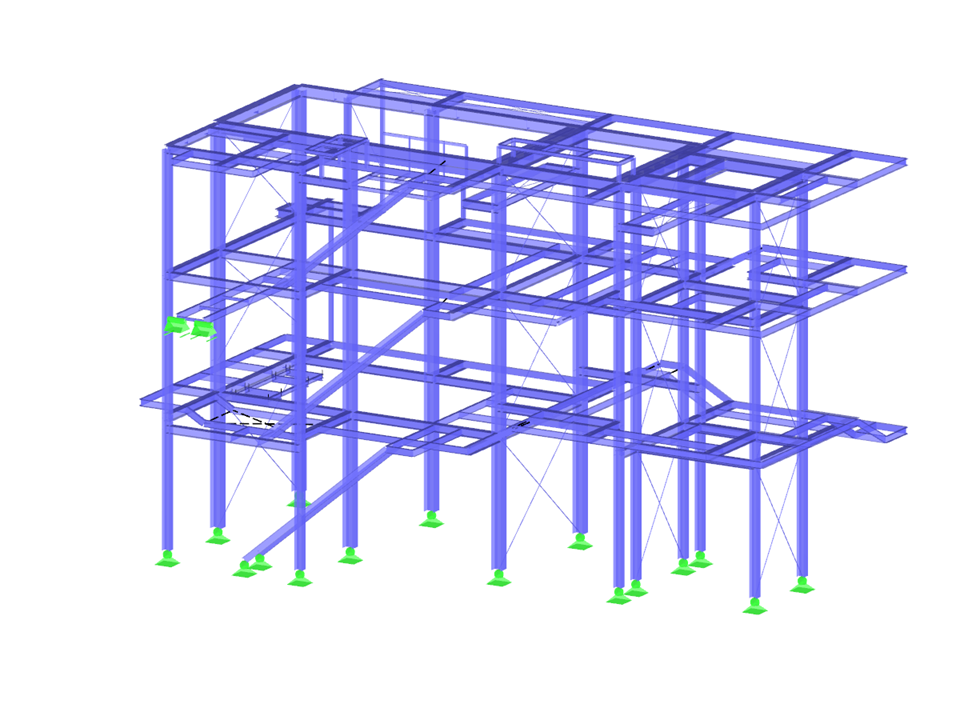

Estructura de acero para sala de calderas
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 351 |
Número de líneas | 609 |
Número de barras | 573 |
Número de casos de carga | 6 |
Número de combinaciones de carga | 12 |
Número de combinaciones de resultados | 4 |
Peso completo | 33.804 t |
Dimensiones (métricas) | 18,515 x 12,194 x 11,564 m |
Dimensiones (imperiales) | 60.74 x 40.01 x 37.94 feet |
Versión del programa | 4.10.19 |
