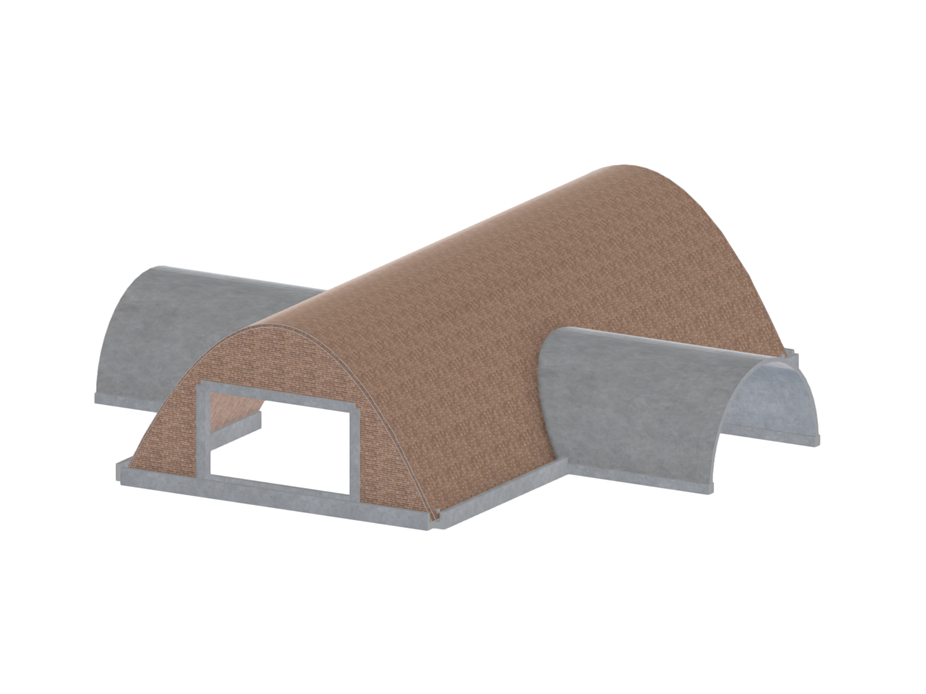

Bóveda de arco de fábrica con cruce de bóveda de arco de hormigón armado.
Bóveda en arco de fábrica
Número de nudos | 24 |
Número de líneas | 34 |
Número de barras | 20 |
Número de superficies | 7 |
Número de sólidos | 0 |
Número de casos de carga | 3 |
Número de combinaciones de carga | 7 |
Número de combinaciones de resultados | 1 |
Peso completo | 112.776 t |
Dimensiones (métricas) | 20,000 x 10,000 x 20,000 m |
Dimensiones (imperiales) | 65.62 x 32.81 x 65.62 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
