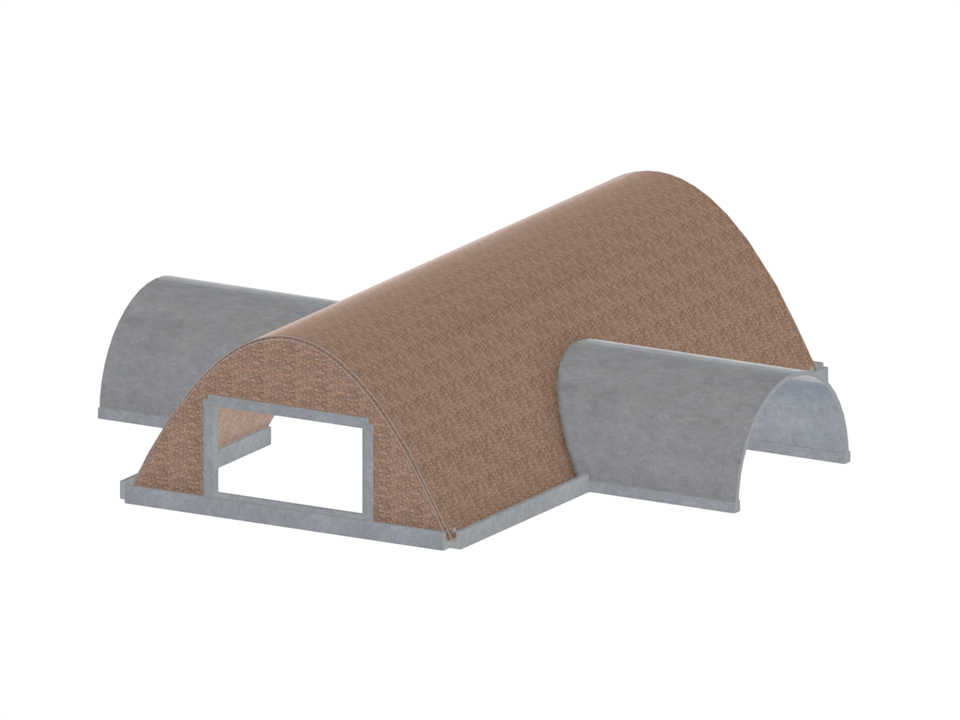

Zděná oblouková klenba se železobetonovou obloukovou klenbou.
Zděná oblouková klenba
| Počet uzlů | 24 |
| Počet linií | 34 |
| Počet prutů | 20 |
| Počet ploch | 7 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 7 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 112,776 t |
| Rozměry (metrické) | 20,000 x 10,000 x 20,000 m |
| Rozměry (imperiální) | 65.62 x 32.81 x 65.62 feet |
