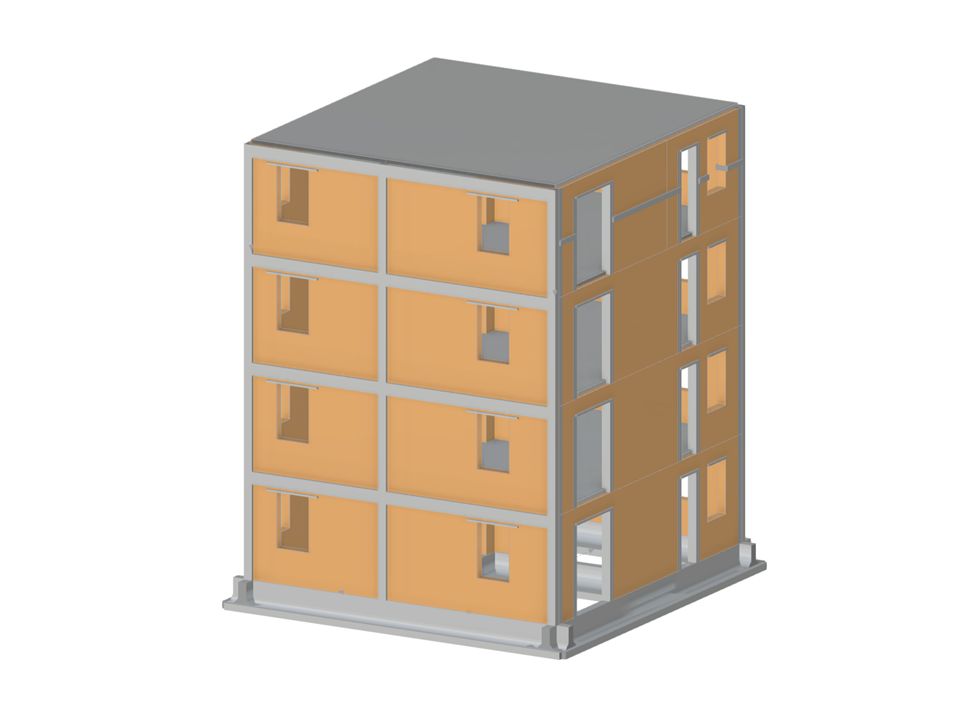

Výšková zděná budova se železobetonovou hlavní konstrukcí.
Zděná budova
Počet uzlů | 298 |
Počet linií | 372 |
Počet prutů | 141 |
Počet ploch | 49 |
Počet těles | 0 |
Počet zatěžovacích stavů | 5 |
Počet kombinací zatížení | 7 |
Počet kombinací výsledků | 5 |
Celková hmotnost | 357,561 t |
Rozměry (metrické) | 9,480 x 12,200 x 9,880 m |
Rozměry (imperiální) | 31.1 x 40.03 x 32.41 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
