Wieżowiec o głównej konstrukcji żelbetowej.

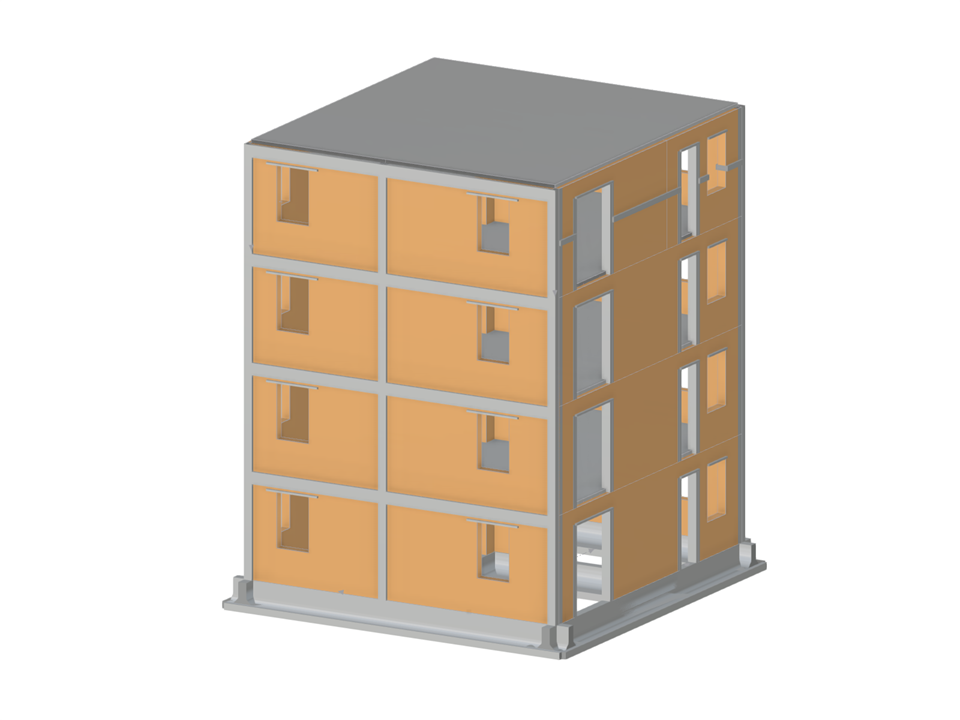

Budynek murowany
Liczba węzłów | 298 |
Liczba linii | 372 |
Liczba prętów | 141 |
Liczba powierzchni | 49 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 5 |
Ilość KO | 7 |
Liczba kombinacji wyników | 5 |
Ciężar całkowity | 357,561 t |
Wymiary (metryczne) | 9,480 x 12,200 x 9,880 m |
Wymiary (imperialne) | 31.1 x 40.03 x 32.41 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
