Přídavný modul pro RFEM 5
RF-MAT NL

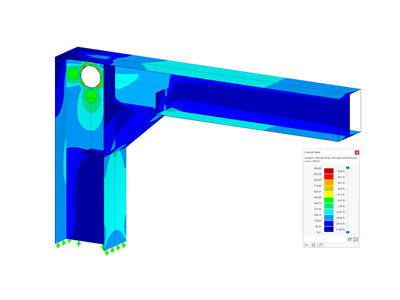

Přídavný modul RF-MAT NL vám umožňuje zohlednit nelineární chování materiálu v programu RFEM 5.

K dispozici je možnost propojit plochy s tuhostí typu „Membrána“ a „Membrána - ortotropní“ s materiálovým modelem „Izotropní nelineární elastický 2D/3D“ a „Izotropní plastický 2D/3D“ (zapotřebí je přídavný modul RF-MAT NL). Tato funkce umožňuje modelovat například nelineární deformační chování ETFE fólií.

RF-MAT NL | Základní vlastnosti

V modulu RF-MAT NL jsou k dispozici následující materiálové modely:

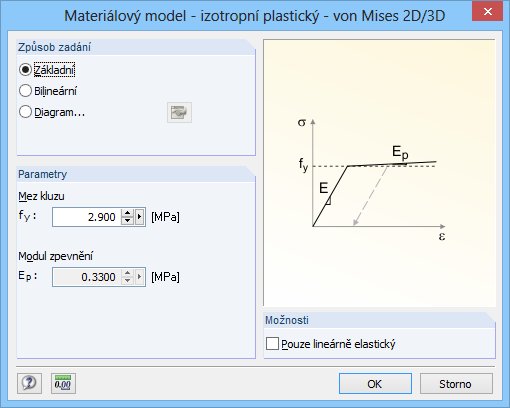

Izotropní plastický 1D/2D/3D a izotropní nelineární elastický 1D/2D/3D

Vybrat lze jeden ze tří různých způsobů zadání:

Základní (zadání srovnávacího napětí, při kterém materiál zplastizuje)
Bilineární (zadání srovnávacího napětí a modulu zpevnění)
Diagram:
- Zadání polygonálního pracovního diagramu
- Možnost uložit nebo načíst diagram
- Rozhraní na MS Excel

Ortotropní plastický 2D/3D (Tsai-Wu 2D/3D)

V tomto materiálovém modelu lze definovat vlastnosti materiálu (modul pružnosti, smykový modul, Poissonův součinitel) a pevnostní charakteristiky (v tlaku, tahu a ve smyku) ve směru dvou nebo tří os.

Izotropní zdivo 2D

Zadat lze mezní napětí v tahu σ_x,mez a σ_y,mez a součinitel zpevnění C_H.

Ortotropní zdivo 2D

Materiálový model Ortotropní zdivo 2D je pružnoplastický model, který navíc umožňuje změkčení materiálu, a to i v odlišné míře ve směru lokální osy x a y dané plochy. Tento materiálový model je vhodný pro (nevyztužené) zděné stěny s namáháním v rovině stěny.

Izotropní poškození 2D/3D

Zde můžete definovat antimetrické diagramy napětí-přetvoření. Modul pružnosti se počítá v každém kroku pracovního diagramu pomocí E_i = (σ_i -σ_i-1 )/(ε_i -ε_i-1 ).
