Výsledkové body plochy

Jak mohu v programu RFEM 6 nastavit uživatelsky definované body pro hodnoty výsledků na plochách?


Odpověď:

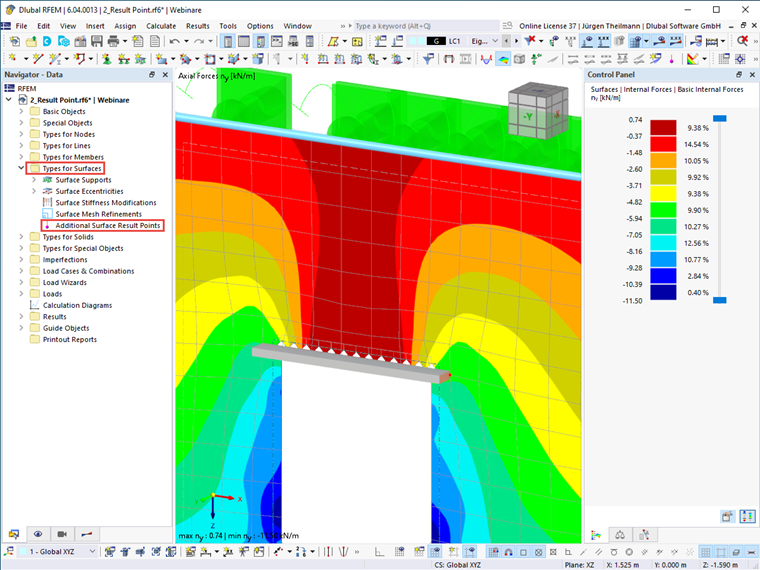

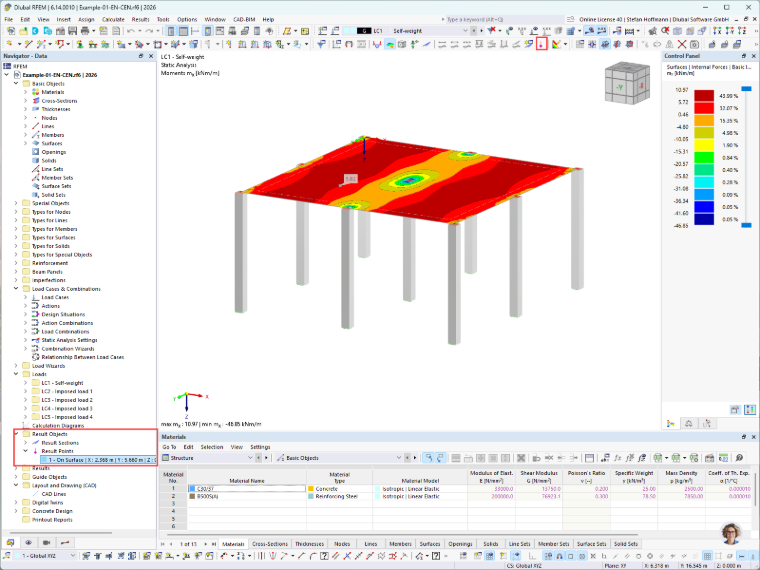

Aby bylo možné vyhodnocovat hodnoty výsledků nejen v bodech rastru a v uzlech sítě konečných prvků, ale také v uživatelsky definovaných bodech, je v programu RFEM 6 možnost vytvořit "Přídavné výsledkové body plochy". Nacházejí se v položce "Typy pro plochy" znázorněné na obrázku 1.

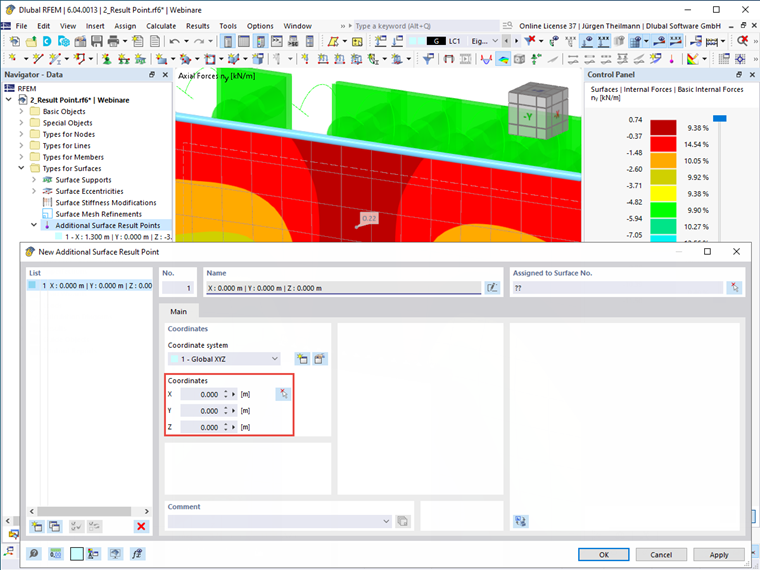

Souřadnice těchto bodů lze zadat přímo v dialogu nebo vybrat v modelu, viz obrázek 2. Kromě toho je třeba vybrat plochu, jejíž výsledné hodnoty se mají zobrazit.

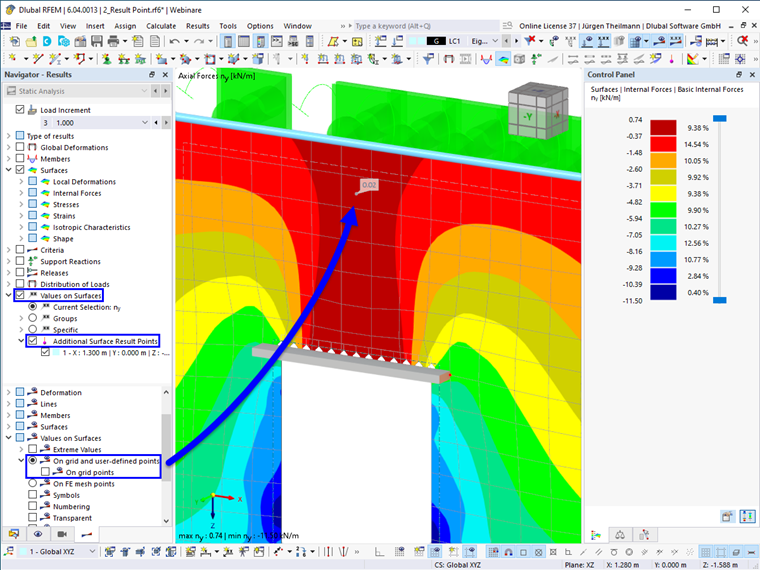

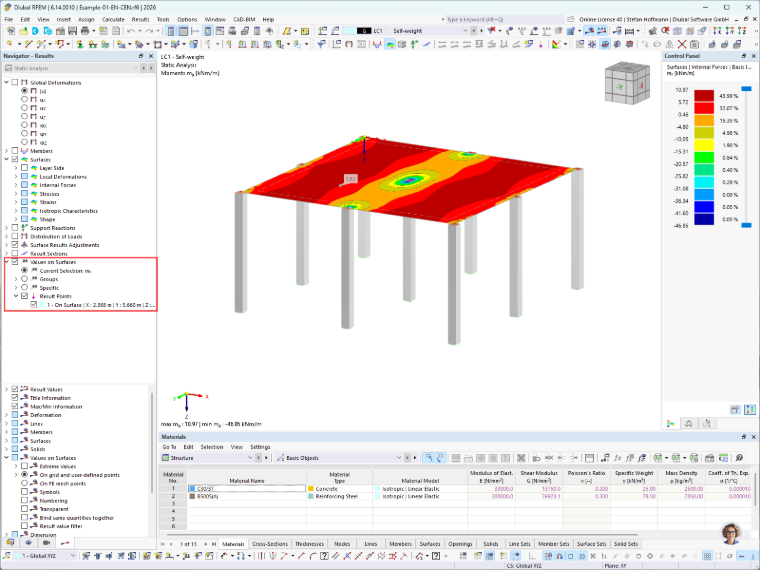

V navigátoru Výsledky (v horní polovině) lze aktivovat nebo deaktivovat zobrazení uživatelsky zadaných výsledkových hodnot. V dolní polovině navigátoru Výsledky lze nastavit zobrazení rastrových bodů a/nebo výsledkových bodů na plochách; viz obrázek 3.

Při zobrazení hodnot v bodech sítě prvků jsou přídavné výsledkové body plochy deaktivovány.



;
