Zlepšení kvality obrázku při jeho vložení do tiskového protokolu DYNAM Pro

Pokud vytvořím obrázek pro časový průběh v přídavném modulu DYNAM Pro a vložím ho přes schránku do tiskového protokolu, zobrazí se tento obrázek velmi neostrý. Co je zde nutné udělat?

Odpověď:

V takovém případě máte možnost obrázek v časovém diagramu vytisknout přímo do tiskového protokolu. Postupujte podle popisu v obrázku.

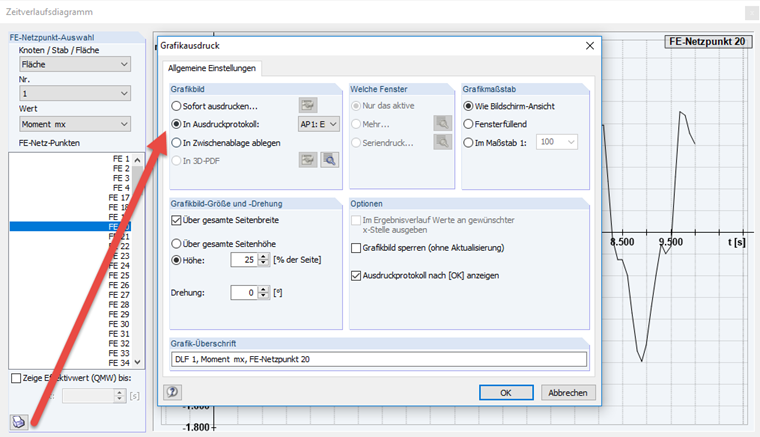

Tisk grafiky časového diagramu
Tisk grafiky časového diagramu
Autor

Ing. Frenzel je zodpovědný za vývoj produktů pro dynamiku. Kromě toho poskytuje technickou podporu pro zákazníky Dlubal Software v Německu.
