Pergunta
Se eu criar uma imagem para um intervalo de tempo no DYNAM Pro e adicioná-la ao relatório de impressão utilizando a área de transferência, esta imagem fica muito desfocada. O que devo fazer?
Resposta:

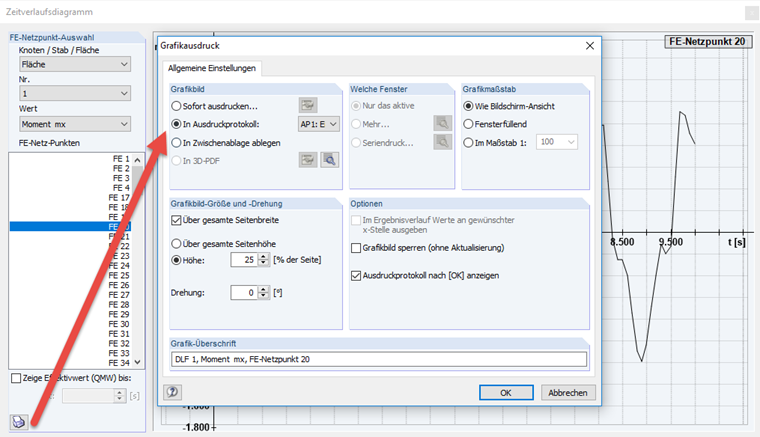

Neste caso, pode utilizar a opção para imprimir diretamente o gráfico do diagrama de intervalo de tempo no relatório de impressão. Proceda conforme descrito na imagem.
