Вопрос
Если я создам изображение для курса в программе DYNAM Pro и добавляю его в протокол результатов с помощью буфера обмена, то оно будет очень размытым. Что мне с этим делать?
Ответ:

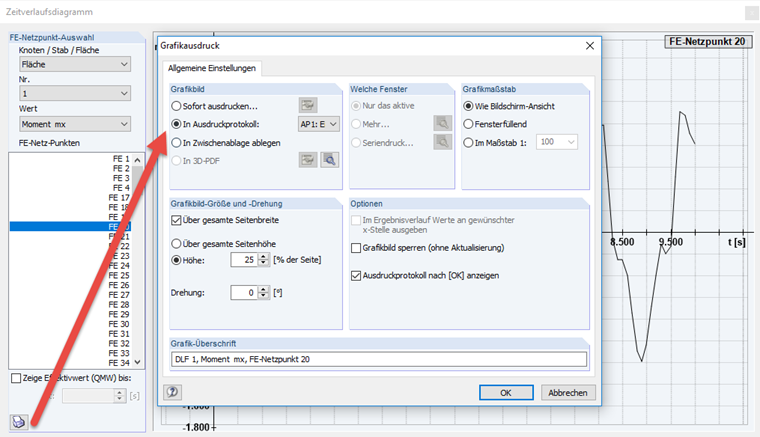

В этом случае, вы можете использовать опцию для прямой печати графика зависимости от времени в протоколе результатов. Действуйте так, как показано на рисунке.
