Оценка уплотнения сетки КЭ

Можно ли быстро оценить, достаточно ли плотна используемая сетка?


Ответ:

Да, на основе сравнения усредненных и неусредненных результатов можно очень быстро оценить, достаточно ли мелка сетка КЭ.

Совет

Mehr Informationen hierzu Sie im Online Handbuch unter "Ergebnisglättung".

Nachfolgend sehen Sie eine Fläche mit freier Rechtecklast und abhebenden Linienlagern. Das obere Fenster zeigt hierbei die ersten Hauptspannungen, durchlaufend innerhalb der Fläche geglättet, und das untere Fenster konstant in Netzelementen. Die Vernetzung nimmt bei den Modellen von links nach rechts zu.

Wie man bereits mit bloßem Auge sehen kann, nimmt die Übereinstimmung mit zunehmender Netzfeinheit zu. Verglichen an einem ausgewählten Punkt können Sie die Abweichungen der Ergebnisse in folgender Tabelle sehen.

Abweichung Hauptspannungen durch Ergebnisglättung
Сетка 0.500 m 0.250 m 0.100 m 0.050 m 0.010 m
Равномерное 17.657 MPa 16.614 MPa 17.015 MPa 17.031 MPa 17.045 MPa
Непрерывный 14.009 MPa 16.104 MPa 16.863 MPa 16.992 MPa 17.043 MPa
Отклонение 26,04% 3,17% 0,90% 0,23% 0,01%

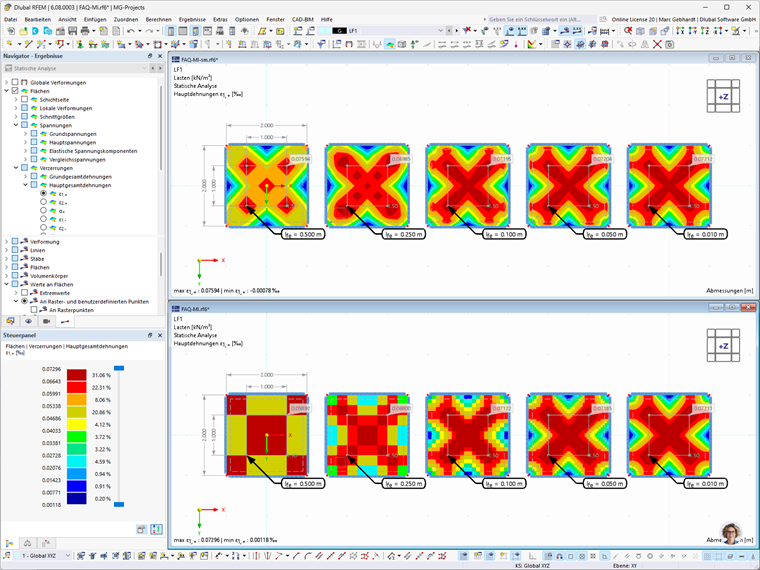

Ein ähnliches Verhalten kann man bei den Verzerrungen beobachten, wie in folgendem Bild zu sehen ist.

Diese überschlägige Betrachtung ersetzt natürlich keine ausführliche Konvergenzuntersuchung. Als erste Abschätzung ist dieses Vorgehen jedoch empfehlenswert.

Zu beachten ist außerdem, dass dies natürlich nicht bei sogenannten Singularitätsstellen funktioniert, da hier die Spannungen bei unendlicher Netzfeinheit ins Unendliche ansteigen.


Автор

Г-н Гебхардт оказывает техническую поддержку заказчикам Dlubal Software и отвечает на их запросы.



;
