Cavezzo je jedním z měst v italském regionu Emilia, který v roce 2012 zasáhlo silné zemětřesení. Následkem této události byla těžce poškozena řada veřejných i soukromých budov. Železobetonová konstrukce obecní tělocvičny byla zemětřesením poškozena natolik, že bylo nutné ji strhnout. Na stávajících základech vznikla nová tělocvična.
Statický výpočet
Studio Ergodomus - Ing. Franco Piva a Ing. Cristiano Benacchio
Pergine Valsugana (TN), Itálie
www.ergodomus.it

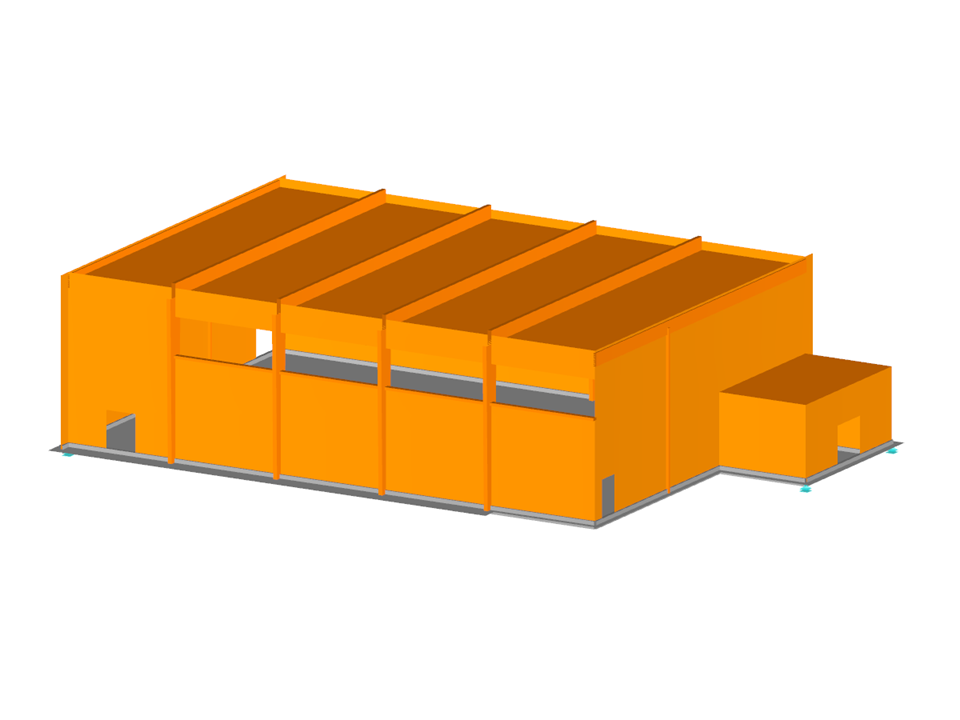

3D model (© Studio Ergodomus)
Tělocvična „Salvador Allende“ v Cavezzu, Itálie
Počet uzlů | 125 |
Počet linií | 181 |
Počet prutů | 69 |
Počet ploch | 12 |
Počet těles | 0 |
Počet zatěžovacích stavů | 8 |
Počet kombinací zatížení | 44 |
Počet kombinací výsledků | 3 |
Celková hmotnost | 732,510 t |
Rozměry (metrické) | 39,075 x 9,700 x 25,240 m |
Rozměry (imperiální) | 128.2 x 31.82 x 82.81 feet |
