Кавеццо был одним из городов региона Эмилия-Романья, пострадавших от землетрясения в 2012 году. В результате того, были многие государственные и частные здания и сооружения сильно повреждены и стали непригодными для проживания. Одним из таких объектов является и муниципальный спортзал, повреждения которого были настолько серьезными, что пришлось снести всю существующую железобетонную конструкцию. Единственное, что хоть частично сохранилось был фундамент.
Расчет конструкций
Studio Ergodomus - Ing. Franco Piva and Ing. Cristiano Benacchio
Перджине-Вальсугана (ТН), Италия
www.ergodomus.it

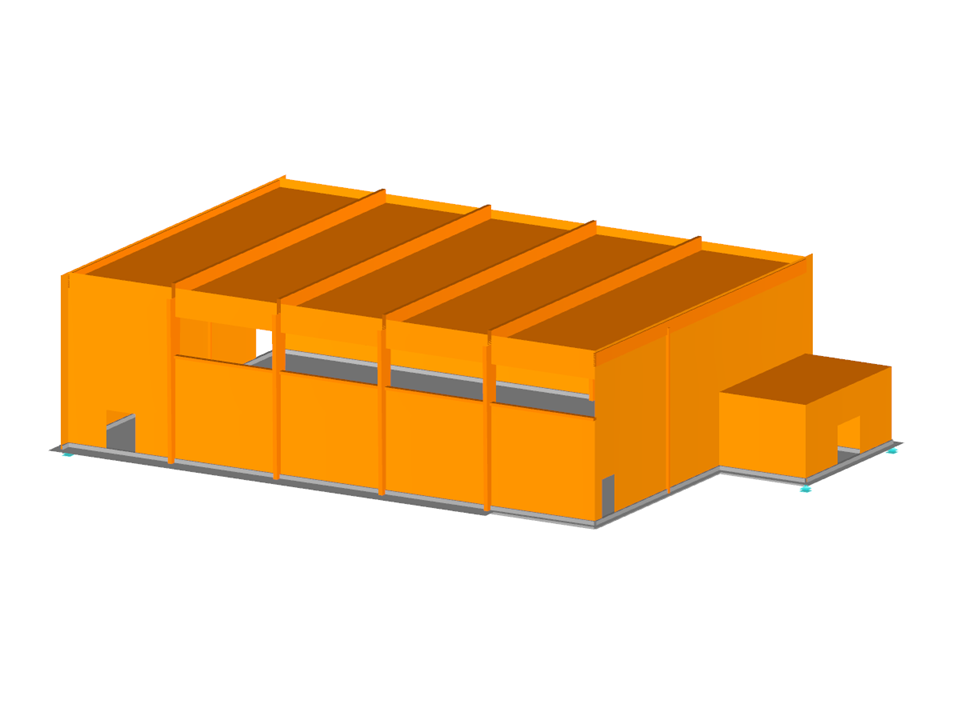

3D модель (© Studio Ergodomus)
Спортивный зал «Сальвадор Альенде» в Кавеццо, Италия
Количество узлов | 125 |
Количество линий | 181 |
Количество стержней | 69 |
Количество поверхностей | 12 |
Количество тел | 0 |
Количество загружений | 8 |
Количество сочетаний нагрузок | 44 |
Количество расчетных сочетаний | 3 |
Общий вес | 732,510 t |
Размеры (метрические) | 39,075 x 9,700 x 25,240 m |
Размеры (имперские) | 128.2 x 31.82 x 82.81 feet |
![Модель КЭ стального соединения](/ru/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Жесткости стен из деревянных панелей](/ru/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![КБ 001848 | Расчёт деревянных колонн по норме NDS 2018 в программе RFEM 6](/ru/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![Характерная для 002825 | Диафрагмы жёсткости и балки-стенки, состоящие из стержней](/ru/webimage/050709/3907418/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
При создании диафрагм жёсткости и балок-стенок можно придавать не только поверхности и ячейки, но и стержни.
![Характеристики 002824 | Материал OSB для США и Канады](/ru/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».
![Характеристики 002792 | Деревянный панельный элемент](/ru/webimage/048109/3767848/2024-03-14_13-56-20.png?mw=512&hash=c2c60498cb42f6ae62fb1ccfea4928bacda0d865)
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений. Тип толщины плиты балки задаётся с помощью аддона Многослойные поверхности.
«Балка панель» дает вам следующие преимущества:
- Возможна односторонняя и двухсторонняя обшивка
- Автоматический расчет полужесткого соединения
- Дощатая обшивка
- Стеклянная обшивка
- Пользовательская обшивка
- Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
- Учет отверстий через ячейки поверхности
- Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
- Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистыми плитами в качестве обшивки)
![Функция 002632 | Расчет плит\n как отдельных 2D конструкций](/ru/webimage/041070/3545124/2023-06-22_15-36-36.png?mw=512&hash=1e094ee30f4d2d0a9c93f2cd5f456c9ba5c2afe0)
Модель здания рассчитывается в два этапа:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
